SRSC1009-6E container reach stacker crane main body DV




















第3章

液压系统

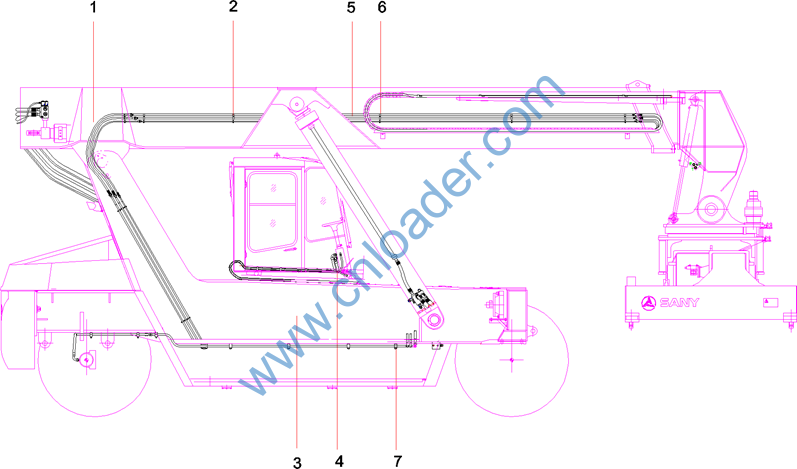

序号

代码

名称

数量

1

12046323

臂架布置图

1

2

12046325

臂架管夹布置图

1

3

13653870

工作系统

1

4

13474993

转向散热制动系统

1

5

12612142

液压原理图

1

6

12591425

臂架管夹体布置图

1

7

13475038

车架管夹体布置图

1

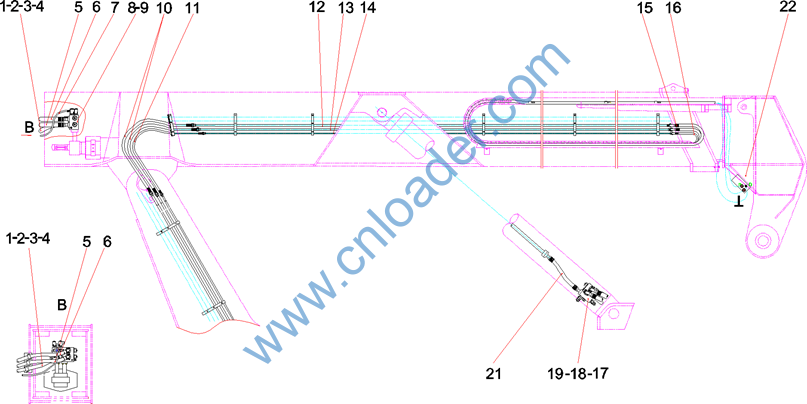

序号

代码

名称

数量

1

B230103004966

胶管Q/SY1102

1

2

A210204000354

螺钉 M10×30GB70.1 10.9级

28

3

B210780000244

对开法兰

14

4

B230101000215

O形圈

7

5

B230103004967

胶管Q/SY1102

1

6

B230103004968

胶管Q/SY1102

1

7

B230103007338

胶管

1

8

13288352

伸缩阀组

1

9

A210204000337

螺钉M12×30GB70.1 10.9级

8

10

B230103005881

胶管Q/SY1102

2

11

B230103000342

胶管

1

12

A810312990137

钢管总成

1

13

A810312019055

钢管总成

1

14

A810312019056

钢管总成

1

15

B230103004767

胶管0Q/SY1102

2

16

60112028

胶管2SN12-DKOL-DKOL90-10700Q/SY1102

1

17

13290418

右俯仰阀组

1

18

A210204000025

螺钉M12×50GB70.1

8

19

60247914

O形圈37.5×3.55GB3452.1 氟橡胶

2

21

60016784

胶管4SH25-SFL-950Q/SY1102

2

22

A810201060300

防摆液压系统

1






























序号

代码

名称

数量

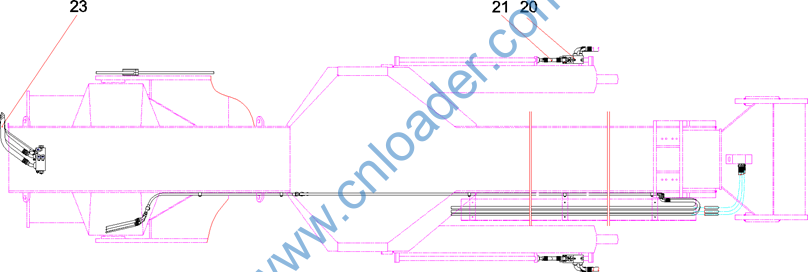

20

13290413

左俯仰阀组

1

21

60016784

胶管4SH25-SFL-950Q/SY1102

2

23

12344078

胶管保护套

1

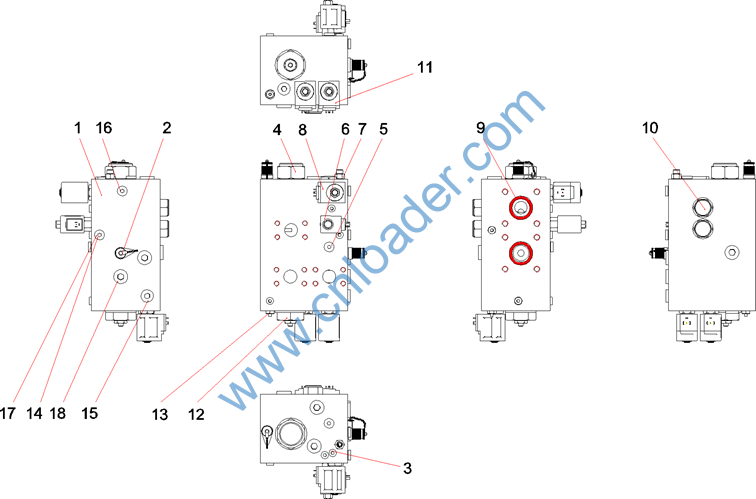

序号

代码

名称

数量

1

13288264

伸缩阀块

1

2

B210770000003

测压接头

2

3

B210399000003

螺塞

7

4

B220401000544

逻辑阀

1

5

B210780001384

螺塞

5

6

60338455

电磁阀SBV11-8-C-O-24DNP

1

7

B210780000036

端直通接头

1

8

60335018

电磁换向阀SV11-10-3-0-24DNH-ZN

1

9

A210609000121

O形圈37.5×3.55GB3452.1

2

10

B220401000540

单向阀

2

11

60338458

电磁阀SBV11-12-C-O-24DNH

2

12

B220401000533

平衡阀

1

13

B220401000546

单向节流阀

1

14

12217657

2.0阻尼螺塞

1

15

B210399000005

螺塞

1

16

12217584

1.0阻尼螺塞

1

17

B210780000201

螺塞

4

18

B210780000799

螺塞

1

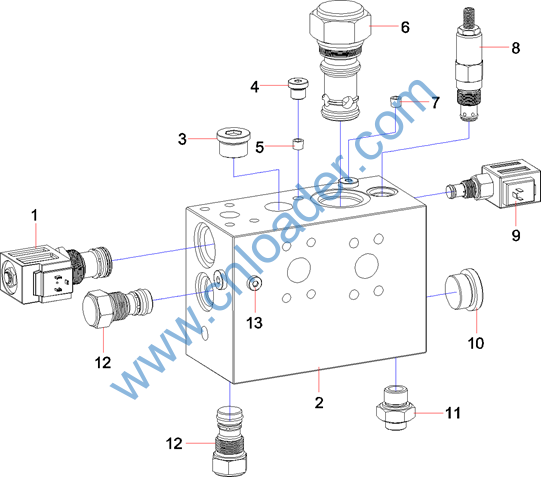

序号

代码

名称

数量

1

B220401000542

电磁换向阀

1

2

12853387

右举升阀块

1

3

B210780000799

螺塞

1

4

B210780000201

螺塞

2

5

12217584

1.0阻尼螺塞

2

6

B220401000544

逻辑阀

1

7

12066238

φ1.2阻尼螺塞

1

8

60155029

溢流阀A04B2PZN

1

9

60338455

电磁阀SBV11-8-C-O-24DNP

1

10

B210780000896

螺塞

1

11

B210780000899

端直通接头

1

12

B220401000540

单向阀

2

13

B210399000003

螺塞

6

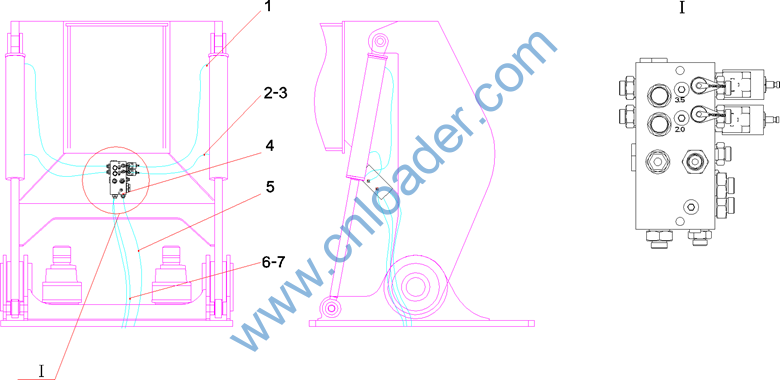

序号

代码

名称

数量

1

B230103000335

胶管Q/SY1102

2

2

B230103000355

胶管

2

3

B210780000042

管接头

5

4

13862310

防摆阀组

1

5

B230103000098

胶管

1

6

B230103004306

胶管Q/SY1102

2

7

B210780000421

管接头

2

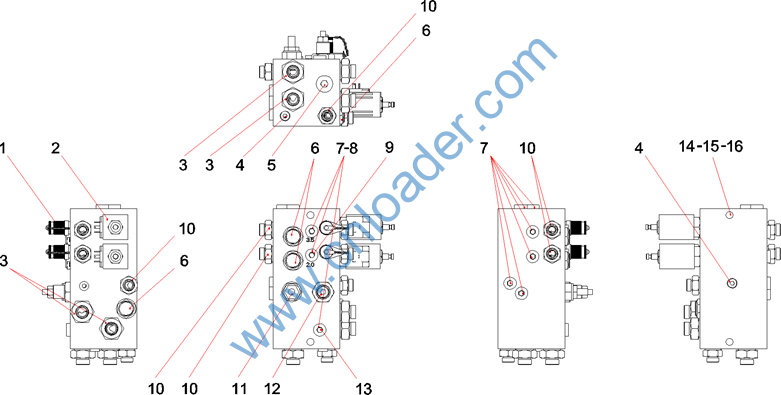

序号

代码

名称

数量

1

B210770000084

测压接头

2

2

B220402000373

电磁换向阀

2

3

B210780000421

管接头

4

4

B210399000003

螺塞

3

5

B210399000005

螺塞

1

6

B220401000049

单向阀

3

7

B210780000201

螺塞

9

8

12187261

φ3.5阻尼螺塞

1

9

12217657

2.0阻尼螺塞

1

10

B210780000042

管接头

6

11

B220401000105

溢流阀

1

12

B220401000913

减压阀

1

13

A210361000001

螺塞

1

14

13862311

防摆阀块

1

15

A210204000443

螺钉 M10×120(GB70.1) 10.9

2

16

A210401000001

垫圈

2
