SDCY90K6C2 container stacker main body DWG





序号

代码

名称

数量

23

B229900002528

堵塞

2

24

A241000000053

6线插头护套总成

2

25

A242300000026

插件电阻202-φ3.5×9.6-5%-100ppm-1/2W

1

26

A242300000233

插件发光二极管φ5Q/SY1149 红

1
















序号

代码

名称

数量

1

A810201206090

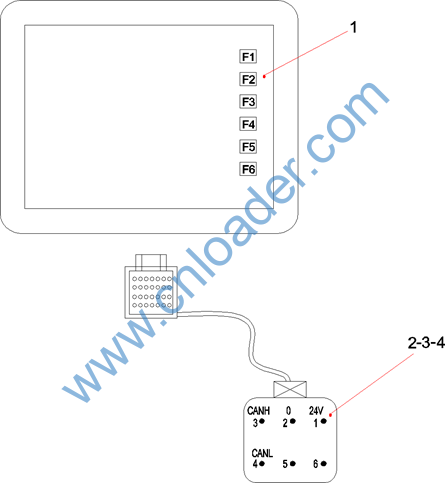

三一通讯显示屏总成

1

2

B241200000606

6芯矩形插座

1

3

B249900000288

插针

4

4

A249900001140

次极锁6线(插针)

1


































序号

代码

名称

数量

1

B241200001083

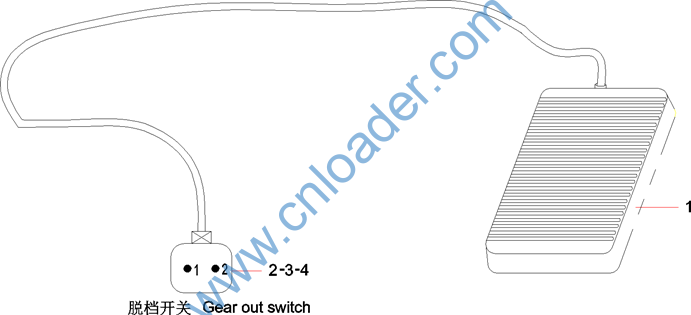

脚踏开关

1

2

B241200000582

2芯矩形插座

1

3

A249900001139

次极锁2线(插针)

1

4

B249900000288

插针

2






















序号

代码

名称

数量

1

12901989

LED前大灯组合

2

2

12912580

多音喇叭

1

3

12901982

LED尾灯组合

2

4

12901990

LED侧标识灯

4

5

12934766

电源开关

1

6

12934743

蓄电池

2

7

12912662

液位传感器

1




















序号

代码

名称

数量

8

12931055

电源线束

1

9

12932085

右车架头部线束

1

10

12930287

车架头部线束

1

11

12932101

动力系统线束

1

12

12935179

发动机总线通讯线束

1

13

12932103

吊具控制线束

1

14

12932549

车架体左侧线束

1

15

12936339

后尾部线束

1

16

12912737

压力传感器

1

17

12912711

温度传感器

1

18

12916541

接近开关

1

19

12912717

温度传感器

2

20

12912575

单音喇叭

1

21

13000731

康明斯发动机配置清单

1

22

11447501

可视倒车雷达接线图

1





















第14章

液压系统 液压系统布置
