SDCY90K6C2 container stacker main body BDV



序号

代码

名称

数量

1

A210111000040

螺栓

1

2

A210401000002

垫圈12GB93

1

3

A210405000001

垫圈12GB97.1

1

4

10978328

连接轴

1

5

A210401000006

垫圈

12

6

A210204000233

螺钉M20×45GB70.1 10.9级

12

7

12504997

连接杆

1

8

10979522

摇摆油缸

1

9

10978340

圆螺母

1

10

12500078

单连接头

1

11

A210612000020

关节轴承GEG60ESGB9163

1

12

A210416000036

挡圈105GB893.1

2

13

10995851

DG17工艺密封件包

1

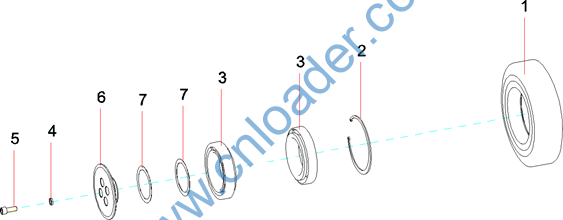

序号

代码

名称

数量

1

10973104

滚轮

1

2

A210416000008

挡圈150GB893.1

1

3

A210604000054

滚动轴承32020GB297

2

4

A210401000002

垫圈12GB93

4

5

A210204000021

螺钉

4

6

11874049

滚轮端盖

1

7

10973106

调整垫

2

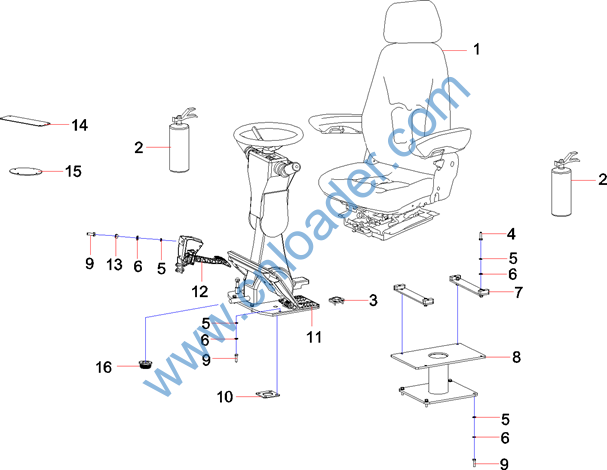

第5章

操纵台总成
















序号

代码

名称

数量

1

60149848

驾驶座椅M-GC-G MSG85/722

1

2

59001329

ABC干粉灭火器

2

3

13315500

波纹管抱箍

1

4

A210204000147

螺钉 M8×20GB70.1

12

5

A210405000007

垫圈

19

6

A210401000017

垫圈

19

7

12153581

座椅安装板

2

8

11143445

座椅下支撑

1

9

A210111000091

螺栓

7

10

13529215

定位导向套

1

11

12142583

双联踏板

1

12

60099291

电子油门踏板UNIT- -G

1

13

A210307000015

螺母

2

14

12493451

收音机孔挡板

1

15

12530718

收音机喇叭孔封板

2

16

10480997

安装套

2

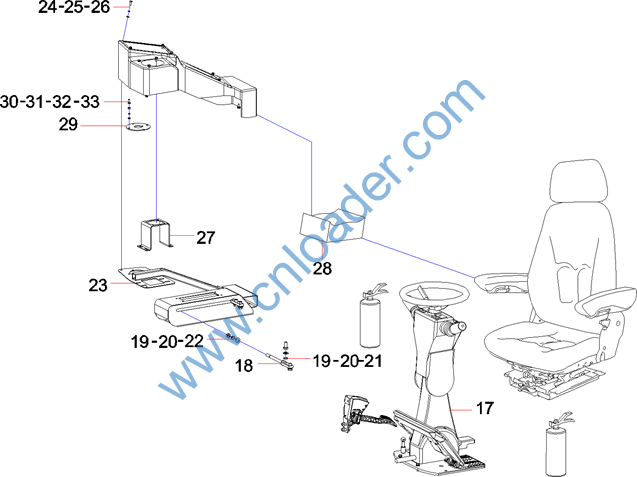

序号

代码

名称

数量

17

60025888

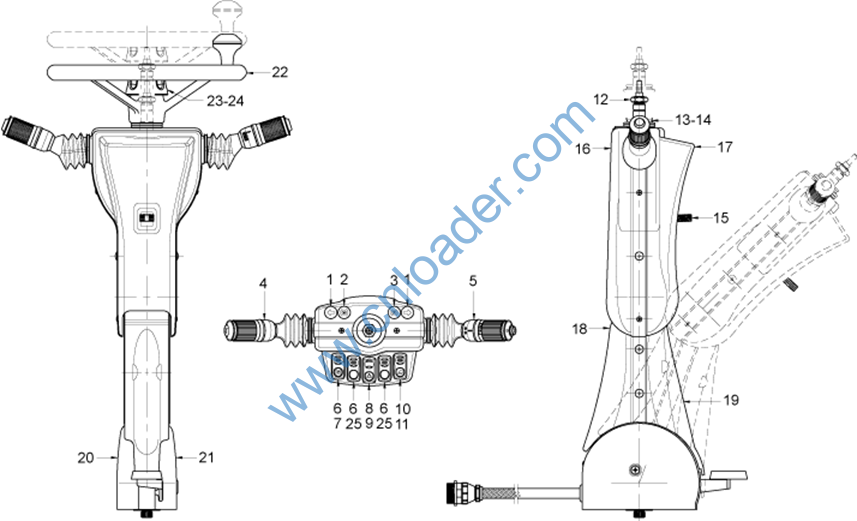

可调式转向柱总成URANUS-Black

1

18

12148869

连接螺柱

2

19

A210405000001

垫圈12GB97.1

6

20

A210401000002

垫圈12GB93

6

21

A210111000037

螺栓

4

22

A210307000001

螺母

6

23

12148799

手柄座支撑

1

24

A210111000070

螺栓M5×16GB5783

10

25

A210405000005

垫圈

6

26

A210401000015

垫圈

6

27

13099978

手柄安装板

1

28

60154116

座椅宽扶手FF12宽120

1

29

11775191

手柄过线板

1

30

A210307000016

螺母

6

31

A210405000006

垫圈

6

32

A210401000016

垫圈

6

33

A210111000080

螺栓

6

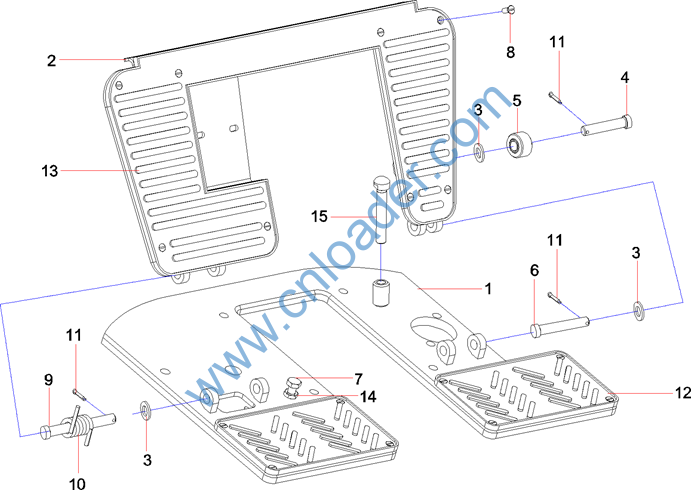

序号

代码

名称

数量

1

12142587

底座

1

2

12142593

踏板

1

3

A210405000011

垫圈

3

4

13058570

滚轮销轴

1

5

10253342

滚轮

1

6

12142582

右销轴

1

7

A210111000088

螺栓

1

8

A210211000002

螺钉M5×10GB819.1

17

9

12142581

左销轴

1

10

13400089

扭簧

3

11

A210501000001

2

12

12260600

垫脚橡胶套SRSC45F.5.3B-7

1

13

12260594

橡胶套SRSC45F.5.3B-6

1

14

A210309000012

螺母M8GB6172.1

1

15

12906437

调节螺杆

1
