SRSC45C30 container reach stacker crane main body 13RS45300112




















序 号

代码

名称

数 量

1

A229900003468

气门嘴

2

2

A229900003467

气门嘴

2

3

A229900003469

气门嘴

2

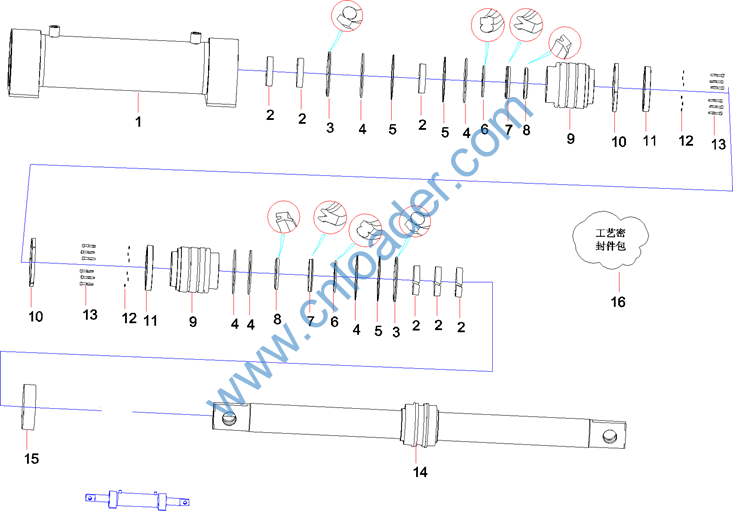

序 号

代码

名称

数 量

1

10421964

缸筒组件

1

2

A880803040012

UP导向环125×130×25 KT200

6

3

60124157

K08-D密封圈200×179×8.1

2

4

60011161

O形圈

4

5

10250757

挡圈

4

6

A880806030017

GS密封圈125×140.1×6.3

2

7

B230101002134

ZBR密封圈125×145×15

2

8

60000474

PWD防尘圈125×140×8.5×9.5

2

9

10421956

导向套

2

10

10421958

卡键

2

11

10421959

挡圈

2

12

A210401000017

垫圈

12

13

24002398

螺钉

12

14

10421967

活塞杆组件

1

15

A880806030154

MD密封圈

1

16

10426731

ZM3B工艺密封件包

1

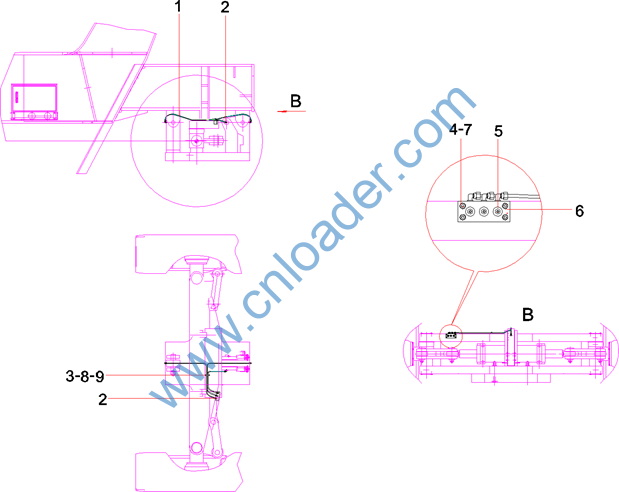

第10章

润滑系统












序 号

代码

名称

数 量

1

10632560

油管(3)

3

2

A210734400001

管接头

6

3

A229900010157

管夹 t2

1

4

A210204000153

螺钉M8×45GB70.1-00

4

5

A229900010158

油杯JB7940.1 不锈钢

3

6

10697673

多通块(2)

1

7

A210401000017

垫圈

4

8

A210210000006

螺钉

2

9

A210405000005

垫圈

2

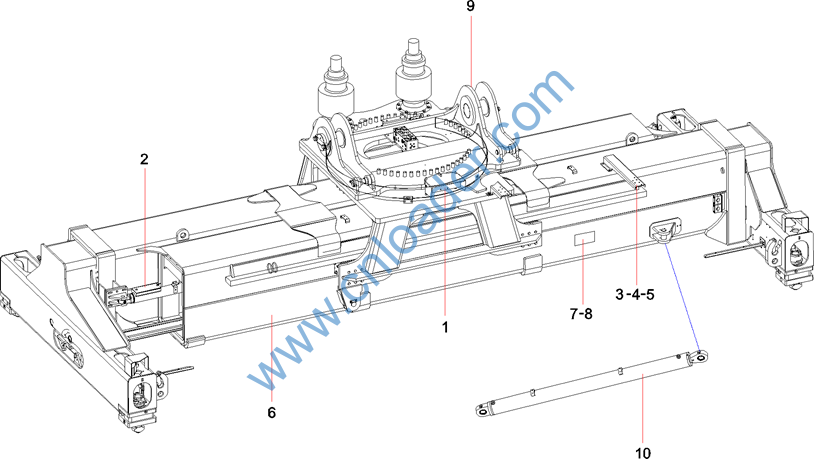

第11章

SDJ450吊具总成
















序 号

代码

名称

数 量

1

A810201050344

吊具电气系统

1

2

A810201060288

液压系统

1

3

A210111000011

螺栓M10×20GB5783

4

4

A210405000011

垫圈10GB97.1-02

4

5

A820101331392

液压管支架

1

6

A810421000786

横梁总成

1

7

A810508000146

铭牌

1

8

A210506000016

铆钉3×4GB867

4

9

A810421000785

转台总成

1

10

10201421

侧移油缸

2

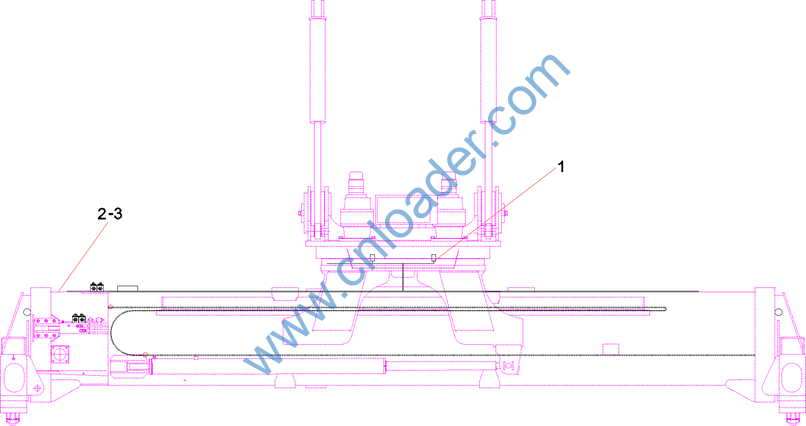

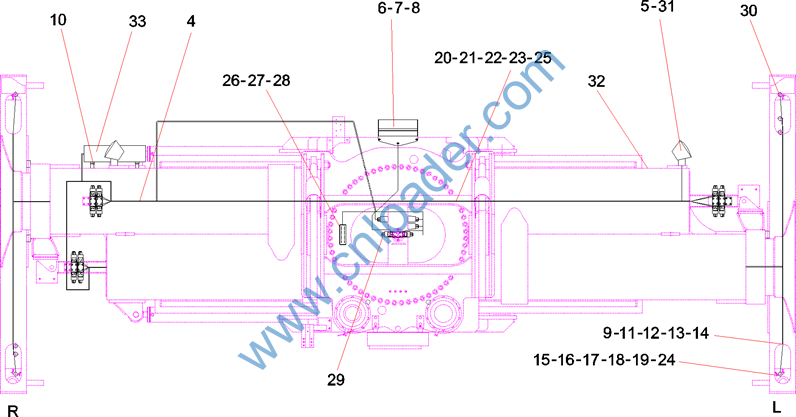

序 号

代码

名称

数 量

1

60165339

管夹体SP430-PP DP-AS

18

2

60207958

固定支板67.5×23.2×15 不锈钢

10

3

60200720

紧固夹SKM AD13.0/M8

4
