SRSC45C30 container reach stacker crane main body 13RS45300112 HYK



















第7章

电气系统

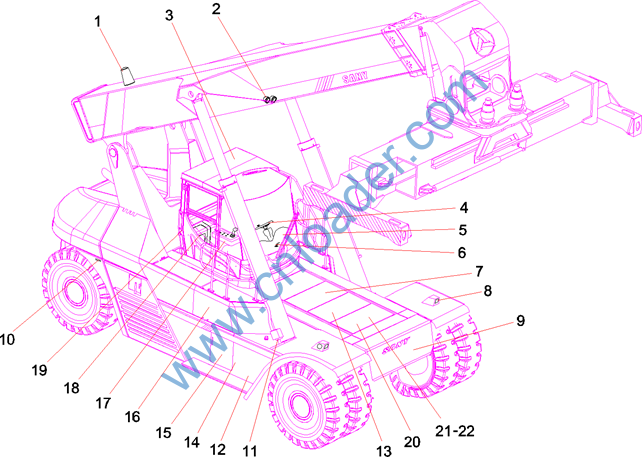

序 号

代码

名称

数 量

1

60116987

LED警示灯Ls130

1

2

60198785

工作灯1GA 996 506-097

6

3

60006476

喇叭

1

4

11723199

方向机显示操作面板总成

1

5

A810201055623

前操作显示面板总成

1

6

B241200001083

脚踏开关

1

7

B240600000249

压力传感器

1

8

60143661

工作灯CGA-01-810-008 LED

2

9

60202270

喇叭3BA922.300-26

1

10

A241100000555

LED侧标识灯

2

11

B240600000248

压力传感器

4

12

60040547

液位传感器

1

13

B240600000172

温度传感器

1

14

60143816

电源开关

1

15

A242200000110

蓄电池

2

16

12816676

车架体电控柜

1

17

A810201055624

右操作面板总成

1

18

12819286

驾驶室电控柜

1

19

12816590

驾驶室内部连接线束

1

20

B241200000884

接近开关

1

21

B229900002528

堵塞

35

22

B229900001096

密封堵塞

29

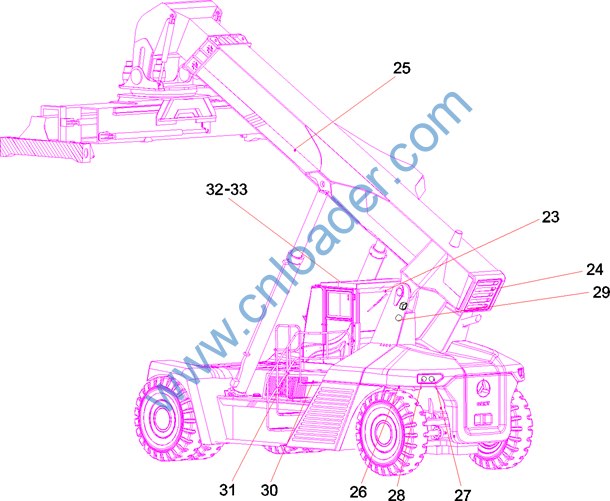

序 号

代码

名称

数 量

23

60192100

天线TXL1X

1

24

B240600000272

长度角度传感器

1

25

A810201055737

车身电缆支架装配图

1

26

A820101010676

单管管夹(φ6)

3

27

B241100000446

LED尾灯

2

28

B241100000447

LED转向灯

4

29

60208396

倒车报警喇叭D06DCB21Y-CD 中文/间断

1

30

12816661

驾驶室外部线束安装布置图

1

31

B240600000031

温度传感器

2

32

60150523

氙气工作灯1GA996196-011

4

33

12952605

氙气灯安装板

2

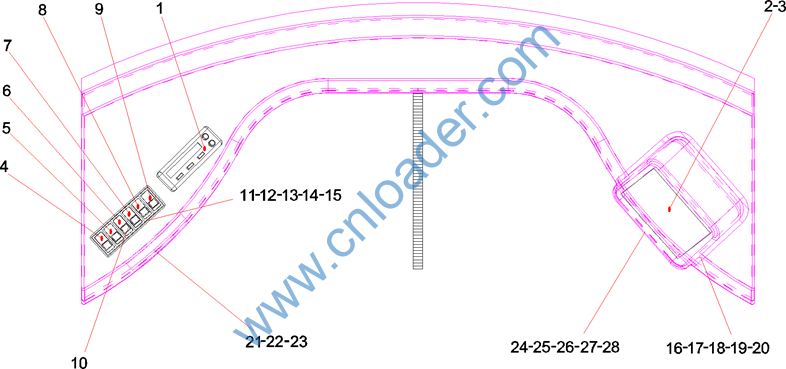

序 号

代码

名称

数 量

1

60006477

收音机Q/SY015024

1

2

60033244

人机对话显示器 IFM 彩色

1

3

B241900000109

显示屏连接电缆

1

4

B241800000016

符号卡9XT-713-630-37

1

5

B241800000021

符号卡9XT-713-630-42

1

6

B241800000008

符号卡9XT-713-630-70

1

7

B241800000003

符号卡9XT-713-630-10

1

8

B241800000020

符号卡9XT-713-630-12

1

9

B241800000005

符号卡9XT-713-630-14

1

10

B241200000028

翘板开关6FH-110-000

6

11

B249900000091

边框

2

12

B249900000092

框架

4

13

60067206

小灯

6

14

B241200000078

二线插座护套

6

15

B241200000185

八线插座护套总成

6

16

A241000000040

片式插座

72

17

B241200000594

12芯插座护套

1

18

B241200000588

次极锁12线(插座)

1

19

B229900001093

插座

36

20

A242300000233

插件发光二极管φ5Q/SY1149 红

1

21

A242300000406

插件电阻121-5%

2

22

B241200000590

二线插座护套

2






















序 号

代码

名称

数 量

23

B241200000584

次极锁2线(插座)

2

24

B241200000608

6芯矩形插头DT06-6S-CE05

4

25

B241200000607

次极锁6线(插座)W6S-P012

4

26

A241900000014

电缆

2

27

A241900000012

电缆

2

28

A239900000563

尼龙波纹管

2

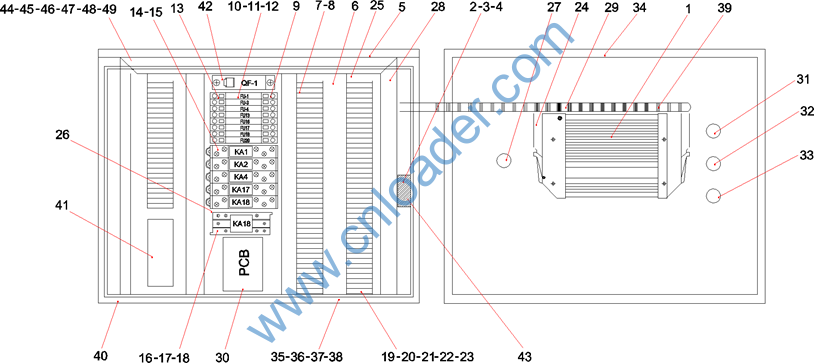

序 号

代码

名称

数 量

1

60033332

可编程控制器 IFM 80点

1

2

60210957

大电流继电器V23132-B2002-B200 24V 130A I

1

3

B241000000018

2芯矩形插座

1

4

B241000000001

片式插座

2

5

12617045

电控柜

1

6

60035696

行线槽

2

7

B242000000017

接线端子

130

8

A242000000055

接线端子

3

9

A242000000381

接线端子

8

10

B241300000022

熔断器

2

11

B241300000021

熔断器

3

12

B241300000024

熔断器15-20.25A 进口

3

13

23003013

相邻跨接器

4

14

B240700000399

中间继电器

5

15

B240700000395

继电器座

5

16

B240700000114

中间继电器

1

17

B240700000125

继电器座

1

18

B241600000002

自保持夹

2

19

A242000000390

端子

250

20

A242000000013

端子

30

21

A241500000015

端子

8

22

A241900000055

电线QVR-0.75 黑

300






















序 号

代码

名称

数 量

23

A241900000152

电线

50

24

B242000000073

连接端子

2

25

A241600000022

卡轨

1

26

A241600000002

卡轨

1

27

B240200000055

旋钮开关XB2-BD53

1

28

A210210000015

螺钉M4×10GB818

60

29

A239900000051

尼龙扎带3×100SG79

80

30

A810299000548

港机正面吊转换板总成SYTB-1G

1

31

60047630

指示灯

1

32

60047631

指示灯

1

33

60047632

指示灯

1

34

60016006

工作灯

1

35

A241200001143

32芯插座

6

36

60028683

31芯圆形插座

1

37

A241000000290

插针 ITT

36

38

A241000000291

插针

197

39

A229900004092

紧固夹

4

40

11619369

室内柜橡胶垫

1

41

12561952

堆高机接地铜母排

1

42

A241200000220

塑壳断路器

1

43

A242000000385

端子

2

44

B241200000582

二线插头护套

1
