SRSC45C30 container reach stacker crane main body 13RS45300112 GFB





序 号

代码

名称

数 量

51

A222100000366

吸油过滤器

1

52

10835468

吸油盖板组件

1

53

A210609000174

O形圈140×3.55GB3452.1

1

54

A810102000050

回油盖板总成

1

55

10835466

盖板

1

56

11804806

橡胶护套

2

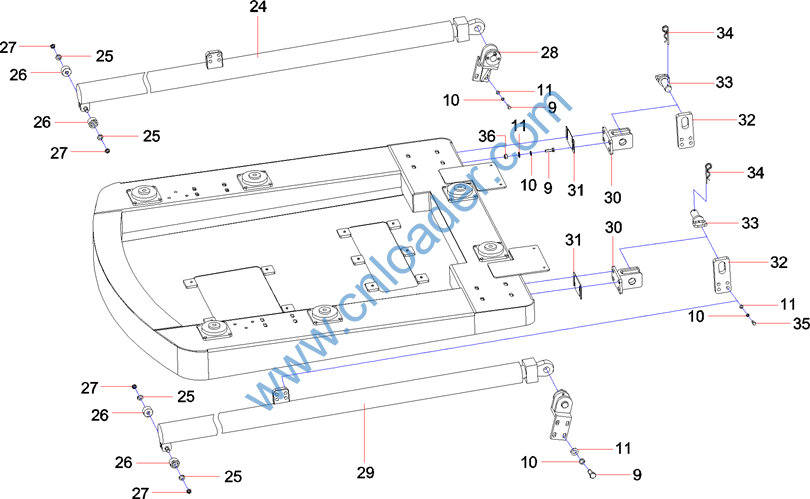

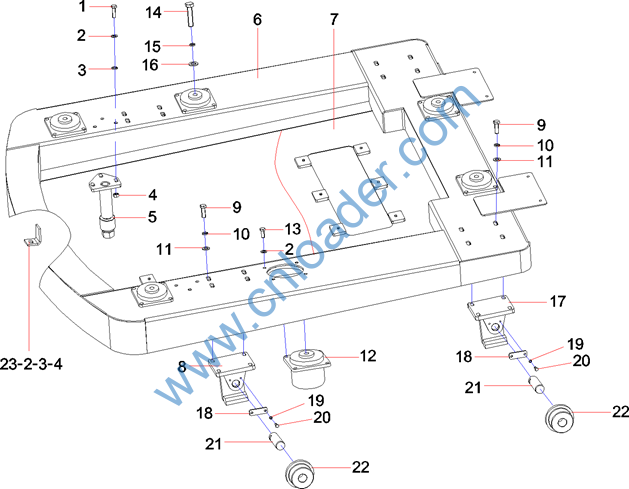

第16章

驾驶室移动机构














序 号

代码

名称

数 量

1

A210111000026

螺栓

6

2

A210405000011

垫圈10GB97.1-02

36

3

A210401000001

垫圈10GB93-87

36

4

A210307000017

螺母M10GB6170-00

12

5

10976003

导轮组件

2

6

10679843

托盘

1

7

10940028

隔音板总成

1

8

12752939

前轮安装座

2

9

A210111000203

螺栓M12×35GB5783-00 10.9

32

10

A210401000002

垫圈12GB93

40

11

A210405000001

垫圈12GB97.1-02

40

12

60100351

减震器 刚度800

6

13

A210111000018

螺栓M10×25GB5783

24

14

A210110000045

螺栓M16×65GB5782

6

15

A210405000003

垫圈

8

16

A210401000004

垫圈16GB93

8

17

12752940

后轮安装座

2

18

A820101314487

轴端挡板

4

19

A210401000016

垫圈6GB93-87

8

20

A210111000079

螺栓

8

21

A820301014294

轴(3)

4

22

10649834

滚轮

4














序 号

代码

名称

数 量

23

21012611

螺钉

6














序 号

代码

名称

数 量

9

A210111000203

螺栓M12×35GB5783-00 10.9

32

10

A210401000002

垫圈12GB93

40

11

A210405000001

垫圈12GB97.1-02

40

24

11250059

右移动油缸

1

25

12805036

挡圈

4

26

10856971

滚轮二

4

27

A210310000019

螺母GB6173

4

28

10120851

前耳环座总成

2

29

11403773

左移动油缸

1

30

12760048

连接组件

2

31

12835398

调整垫片

2

32

12760046

连接板

2

33

12863195

销轴

2

34

A820301020089

插销

2

35

A210111000119

螺栓

8

36

A210307000031

螺母

8

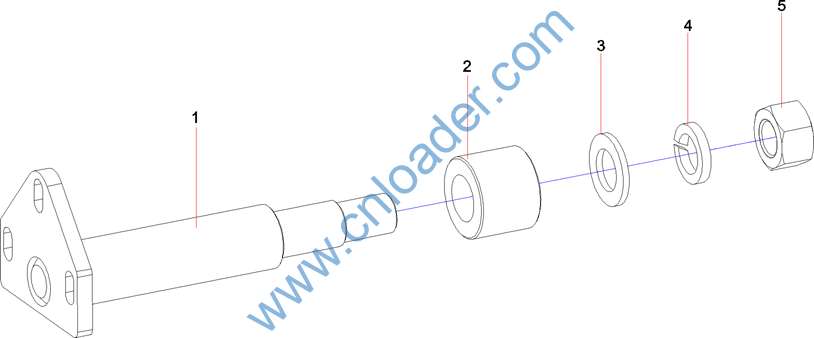

序 号

代码

名称

数 量

1

10975821

导轮轴组件

1

2

10975471

导向轮

1

3

A210405000009

垫圈24GB97.1

1

4

A210401000008

垫圈24GB93

1

5

A210307000030

螺母M24GB6170

1

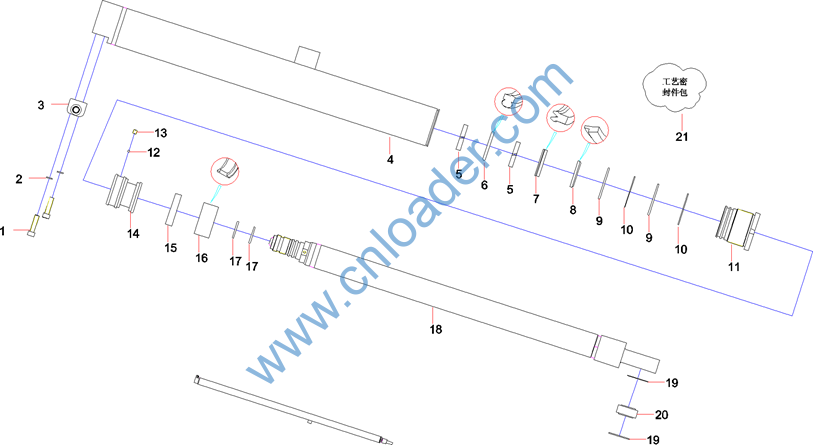

序 号

代码

名称

数 量

1

A210204000008

螺钉M10×40GB70.1-00

2

2

A210401000001

垫圈10GB93-87

2

3

10710101

支座组件ZXRSC45C.15.4.3

1

4

11250060

缸筒总成ZXRSC45C.15.3A.1

1

5

B230101001494

导向环

2

6

B230101001497

GS密封圈

1

7

B230101002121

MPS型密封圈

1

8

B230101001682

PW防尘圈

1

9

A210609000134

O形圈69×3.55

2

10

10250780

挡圈

2

11

10096737

导向套

1

12

A210661000016

钢球φ5GB308

1

13

A210206000003

螺钉M8×12GB77

1

14

10096745

活塞

1

15

B230101001492

UP导向环70×75×15 KT200

1

16

B230101001573

MD密封圈75×55×22.4

1

17

A210609000272

O形圈33.5×3.55GB3452.1

2

18

10710088

活塞杆总成ZXRSC45C.15.4.1

1

19

A210416000039

挡圈47GB893.1

2

20

A221500000035

关节轴承GE30ES-2RSGB9163

1

21

11259569

ZM6A.2A工艺密封件包

1




















序 号

代码

名称

数 量

1

A210204000008

螺钉M10×40GB70.1-00

2

2

A210401000001

垫圈10GB93-87

2

3

10710101

支座组件ZXRSC45C.15.4.3

1

4

11403774

缸筒总成ZXRSC45C.15.4A.1

1

5

B230101001494

导向环

2

6

B230101001497

GS密封圈

1

7

B230101002121

MPS型密封圈

1

8

B230101001682

PW防尘圈

1

9

A210609000134

O形圈69×3.55

2

10

10250780

挡圈

2

11

10096737

导向套

1

12

A210661000016

钢球φ5GB308

1

13

A210206000003

螺钉M8×12GB77

1

14

10096745

活塞

1

15

B230101001492

UP导向环70×75×15 KT200

1

16

B230101001573

MD密封圈75×55×22.4

1

17

A210609000272

O形圈33.5×3.55GB3452.1

2

18

10710088

活塞杆总成ZXRSC45C.15.4.1

1

19

A210416000039

挡圈47GB893.1

2

20

A221500000035

关节轴承GE30ES-2RSGB9163

1

21

11259569

ZM6A.2A工艺密封件包

1
