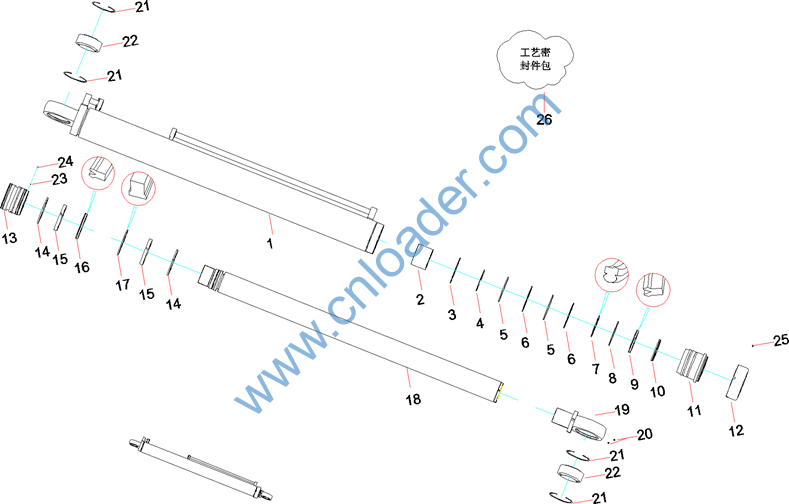

SRSC45C30 container reach stacker crane main body 13RS45300112 LOP





序 号

代码

名称

数 量

备注

1

10201638

缸筒组件

1



2

12220805

边介润滑轴承

1



3

A230101000324

O形圈

1



4

12265862

挡圈一

1



5

A210609000028

O形圈

2



6

10204974

挡圈

2



7

A880806030018

GS密封圈

1



8

A210609000112

O形圈212×5.3GB3452.1

1



9

B230101001441

B3密封圈180×205×18.2

1



10

60048050

A12-A防尘圈180×193×8×2.5

1



11

12223600

导向套

1



12

10204971

螺母

1



13

10204973

活塞

1



14

B230101001559

防污圈 Skf

2



15

B230101000903

导向环GP7502300C380-225×230×25

2



16

B230101002113

UNP密封圈230×205×20

1



17

B230101000021

OK型密封圈209×230×8

1



18

10204978

活塞杆组件

1



19

10201646

耳环

1



20

A210804000002

油杯M10×1JB7940.1

2



21

A210416000050

挡圈

4



22

A221500000265

关节轴承

2
















序 号

代码

名称

数 量

备注

23

24001153

钢球

1



24

A880801010041

螺钉M8×10GB77

2



25

A210208000008

螺钉M10×16GB79

1



26

10238836

ZM1-1B工艺密封件包

1

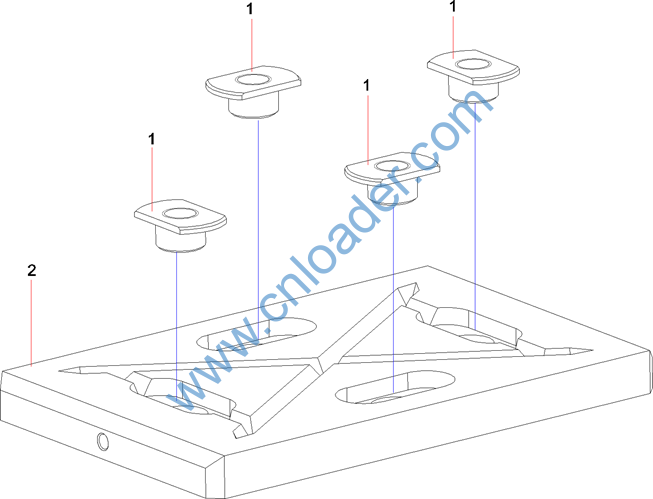

序 号

代码

名称

数 量

备注

1

A820202005521

衬套

4



2

12055815

下滑块RSC45.10.15B-1

1

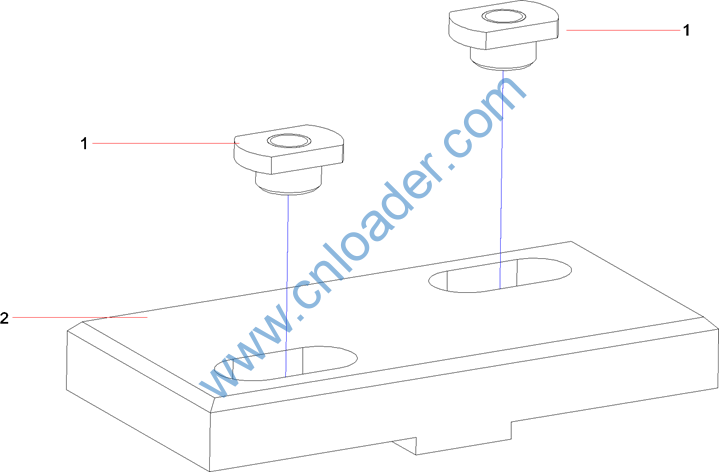

序 号

代码

名称

数 量

备注

1

A820202005521

衬套

4



2

A820601040420

上滑块

1

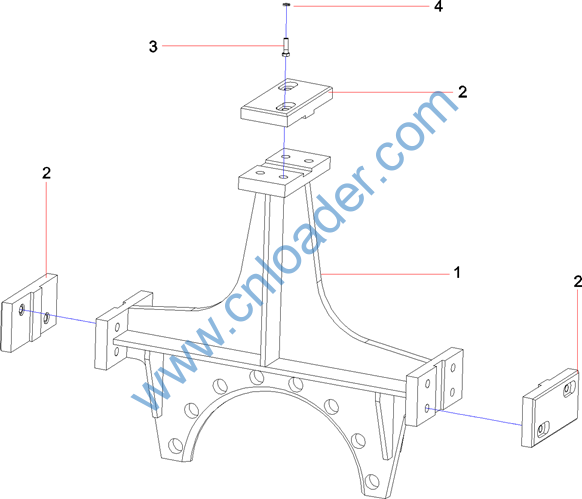

序 号

代码

名称

数 量

备注

1

10419396

滑动支架体

1



2

10419423

油缸滑块组件

3



3

A210111000039

螺栓

6



4

A210401000002

垫圈12GB93

6




















序 号

代码

名称

数 量

备注

1

10419398

衬套

2



2

10419397

油缸滑块

1

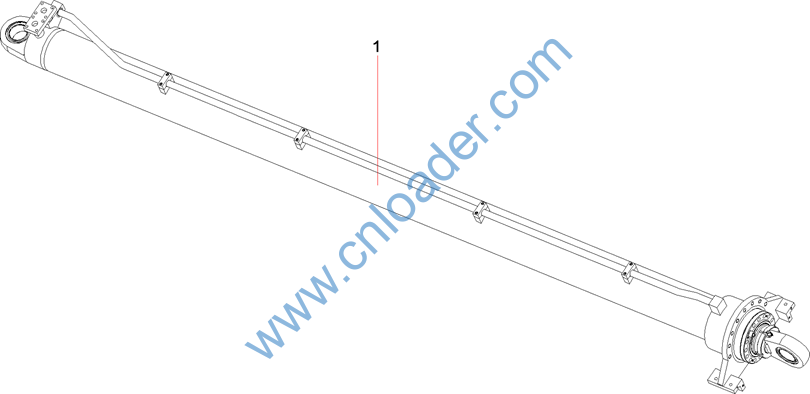

序 号

代码

名称

数 量

备注

1

10424848

伸缩油缸总成

1

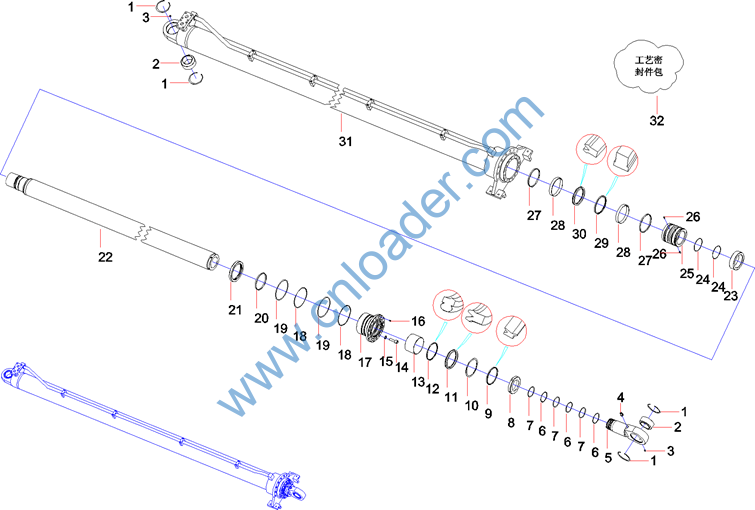

序 号

代码

名称

数 量

1

A210416000035

挡圈130GB893.1

4

2

A221500000141

关节轴承GB9163

2

3

A210804000002

油杯M10×1JB7940.1

2

4

B210770000084

测压接头

1

5

10424843

耳环

1

6

10424845

挡圈

3

7

A880802010064

O形圈

3

8

10424844

锁紧螺母

1

9

B230101000428

防尘圈160×173×8×9.5

1

10

10444175

挡圈

1

11

A880806030001

SIL密封圈160×185×20

1

12

A880806030016

GS密封圈160×175.1×6.3

1

13

11567379

无油轴承

1

14

A210204000061

螺钉M20×65GB70.1

16

15

A210401000006

垫圈20GB93-87

16

16

A210204000021

螺钉M12×30GB70.1

4

17

10424842

导向套

1

18

10250757

挡圈

2

19

A210609000260

O形圈190×5.3GB3452.1

2

20

B230101001561

防污圈

1

21

11567377

挡环

1

22

10424868

活塞杆总成

1
