序号 |
代码 |
名称 |
数量 |
备注 |
1 |
12857089 |
右侧操纵手柄 |
6 |
|
2 |
12857091 |
左侧操纵手柄SYM5421JA.3.12A.14 |
6 |
|
3 |
12877930 |
下车阀二力杆焊合 |
6 |
|
4 |
A210501000023 |
销3.2×25GB91 |
6 |
|
5 |
A210405000011 |
垫圈 |
6 |
|
6 |
A210405000003 |
垫圈 |
1 |
|
7 |
A210491000009 |
销2×16GB91 |
12 |
|
8 |
A210501000003 |
销 |
1 |
|
9 |
A210508000100 |
销轴B10×30GB882 |
6 |
|
10 |
A210307000012 |
螺母 |
6 |
|
11 |
A210508000026 |
销轴B5×20GB882 A |
12 |
|
12 |
10014988 |
轴套 |
2 |
|
13 |
10138987 |
右辅助操纵杆销轴 |
1 |
|
14 |
10138988 |
连接叉 |
6 |
|
15 |
12752077 |
垫圈 |
6 |
|
16 |
60142616 |
水平器AK60-50 |
2 |
序号 |
代码 |
名称 |
数量 |
备注 |

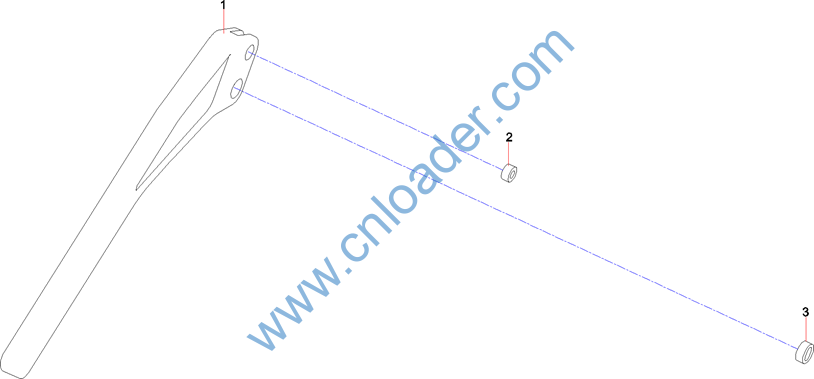

1 |
12857088 |
右侧手柄 |
1 |
|
2 |
|
铜套 |
2 |
|
3 |
12691225 |
铜套Ⅳ |
2 |

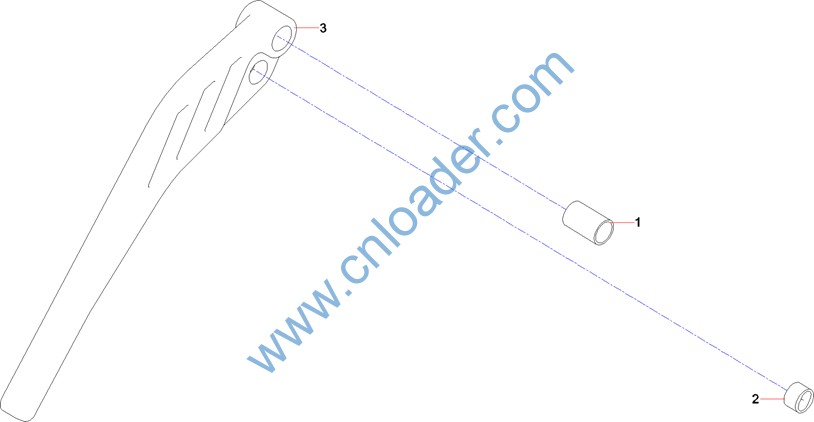

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
12691220 |
铜套Ⅰ |
1 |
|
2 |
12691221 |
铜套Ⅱ |
1 |
|
3 |
12857090 |
左侧手柄 |
1 |

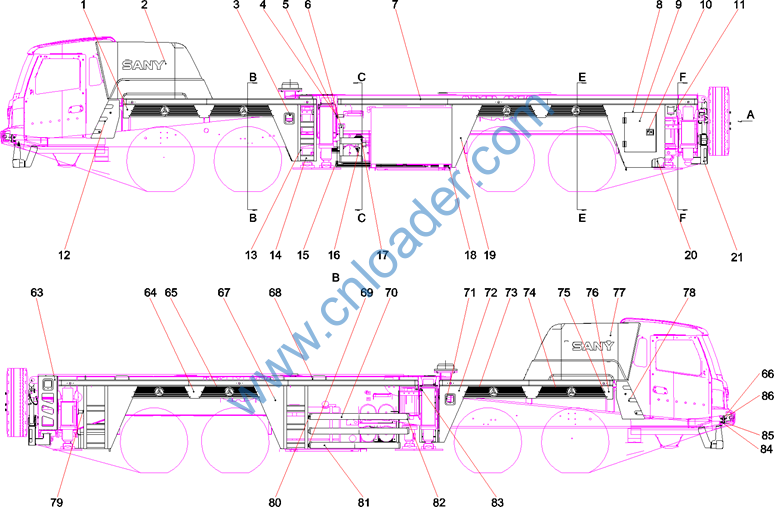

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
12487451 |
左连接板 |
1 |
|
2 |
12730667 |
左围板组件 |
1 |
|
3 |
12784854 |
左前挡泥板总成 |
1 |
|
4 |
13114414 |
插销 |
4 |
|
5 |
13114411 |
支腿锁销 |
4 |
|
6 |
12788586 |
护栏支撑Ⅰ |
1 |
|
7 |
12788570 |
左三走台板 |
1 |
|
8 |
10173923 |
工具箱体总成 |
1 |
|
9 |
12785974 |
工具箱门框总成 |
1 |
|
10 |
A222200000042 |
机罩锁 |
1 |
|
11 |
13394175 |
支腿照明灯安装罩 |
1 |
|
12 |
13019668 |
左轮罩 |
1 |
|
13 |
A210111000095 |
螺栓 |
3 |
|
14 |
12784079 |
左前脚梯总成 |
1 |
|
15 |
A210111000090 |
螺栓 |
1 |
|
16 |
12788876 |
护栏支撑Ⅱ |
1 |
|
17 |
12689172 |
防护栏 |
2 |
|
18 |
12689174 |
右前脚梯 |
2 |
|
19 |
12784303 |
左中挡泥板 |
2 |
|
20 |
12786225 |
连接弯板 |
1 |
|
21 |
12923277 |
后保险杆总成 |
1 |
|
63 |
12784558 |
右后护板总成 |
1 |
序号 |
代码 |
名称 |
数量 |
备注 |
64 |
10808441 |
橡胶连接板 |
4 |
|
65 |
11532047 |
左后橡胶板 |
4 |
|
66 |
A210401000004 |
垫圈 |
20 |
|
67 |
12487447 |
右中挡泥板 |
1 |
|
68 |
A290000002357 |
铝制拉手 |
5 |
|
69 |
12653397 |
连接板 |
6 |
|
70 |
11223149 |
铝合金横梁 |
2 |
|
71 |
10735745 |
灯罩 |
3 |
|
72 |
12689195 |
右前挡泥板总成 |
1 |
|
73 |
11571773 |
左中橡胶板 |
4 |
|
74 |
13874646 |
挡泥胶板压条 |
16 |
|
75 |
A210210000017 |
螺钉M6×20GB818 |
33 |
|
76 |
12487450 |
右连接板 |
1 |
|
77 |
12730669 |
右围板组件 |
1 |
|
78 |
13019669 |
右轮罩 |
1 |
|
79 |
12941662 |
|
1 |
|
80 |
12912298 |
端盖(1) |
3 |
|
81 |
11772348 |
铝合金横梁 |
1 |
|
82 |
12913397 |
端盖(2) |
3 |
|
83 |
13829194 |
固定架 |
2 |
|
84 |
A210307000040 |
螺母 |
20 |
|
85 |
A210405000003 |
垫圈 |
40 |
序号 |
代码 |
名称 |
数量 |
备注 |
86 |
A210111000055 |
螺栓 |
20 |

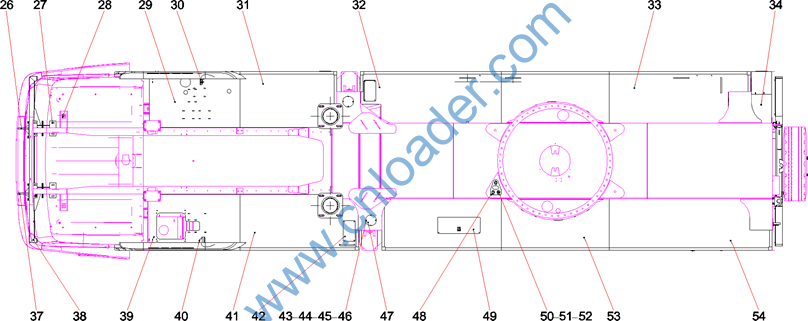

序号 |
代码 |
名称 |
数量 |
备注 |
26 |
11532426 |
右前拖钩 |
1 |
|
27 |
13490754 |
斜连接体 |
2 |
|
28 |
12927679 |
垫圈 |
4 |
|
29 |
13125498 |
右一走台板 |
1 |
|
30 |
12574038 |
固定架 |
4 |
|
31 |
12787921 |
右二走台板 |
1 |
|
32 |
12788567 |
右三走台板 |
1 |
|
33 |
12689215 |
右五走台板 |
1 |
|
34 |
12487563 |
右后罩板 |
1 |
|
37 |
11532427 |
左前拖钩 |
1 |
|
38 |
13484685 |
前防护总成 |
1 |
|
39 |
13125494 |
左一走台板 |
1 |
|
40 |
12762831 |
连接角钢 |
4 |
|
41 |
12788206 |
左二走台板 |
1 |
|
42 |
12791470 |
盖板 |
2 |
|
43 |
A210307000016 |
螺母 |
33 |
|
44 |
A210405000006 |
垫圈 |
43 |
|
45 |
A210401000016 |
垫圈 |
43 |
|
46 |
A210111000080 |
螺栓 |
10 |
|
47 |
12278303 |
盖板 |
2 |
|
48 |
13394176 |
转台锁销板 |
1 |
|
49 |
12487568 |
加油口盖板安装总成 |
1 |
序号 |
代码 |
名称 |
数量 |
备注 |
50 |
A210111000107 |
螺栓M20×40GB5783 |
3 |
|
51 |
A210401000006 |
垫圈 |
3 |
|
52 |
A210405000008 |
垫圈 |
3 |
|
53 |
12787895 |
左四走台板 |
2 |
|
54 |
12792346 |
左五走台板 |
1 |

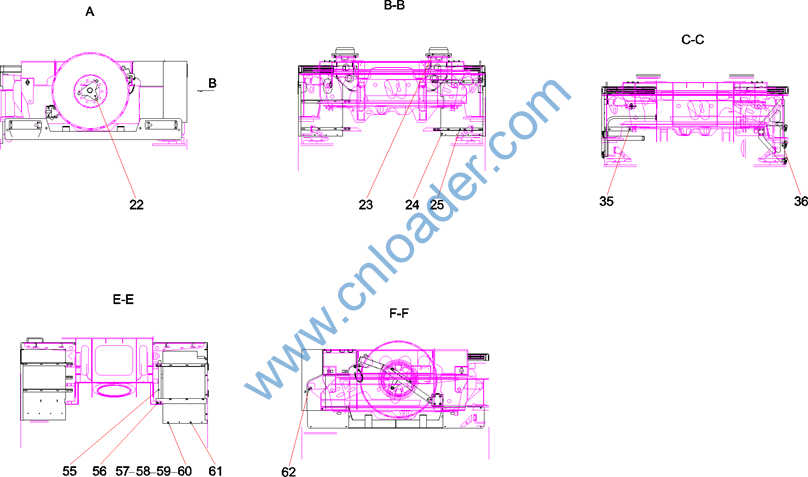

序号 |
代码 |
名称 |
数量 |
备注 |
22 |
12489920 |
备胎架总成 |
1 |
|
23 |
12483880 |
活动配重支座总成 |
2 |
|
24 |
12487459 |
挡泥板 |
1 |
|
25 |
12278318 |
挡泥板连接角钢3 |
11 |
|
35 |
12792114 |
挡泥板连接角钢Ⅰ |
1 |
|
36 |
12788946 |
右支撑杆 |
1 |
|
55 |
12487548 |
工具箱支架 |
1 |
|
56 |
12487461 |
连接板 |
1 |
|
57 |
A210111000089 |
螺栓 |
361 |
|
58 |
A210405000007 |
垫圈 |
365 |
|
59 |
A210401000017 |
垫圈 |
365 |
|
60 |
A210307000012 |
螺母 |
354 |
|
61 |
12786372 |
左后挡泥板 |
1 |
|
62 |
12792124 |
连接板Ⅰ |
1 |
序号 |
代码 |
名称 |
数量 |
备注 |

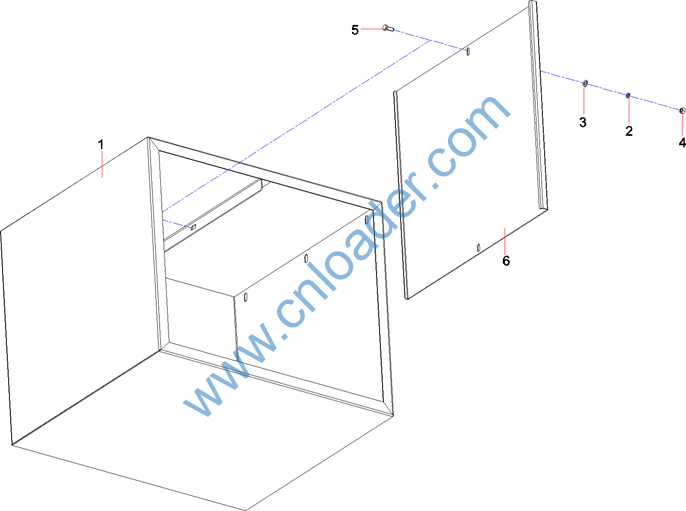

1 |
11455123 |
工具箱体 |
1 |
|
2 |
A210401000017 |
垫圈 |
8 |
|
3 |
A210405000007 |
垫圈 |
4 |
|
4 |
A210307000012 |
螺母 |
4 |
|
5 |
A210111000089 |
螺栓 |
2 |
|
6 |
11455121 |
隔板 |
1 |

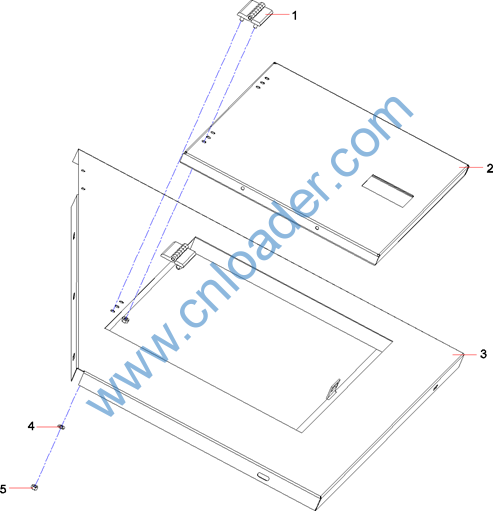

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
60013637 |
铰链CL226-5A |
2 |
|
2 |
12487543 |
工具箱门 |
1 |
|
3 |
12785973 |
工具箱门框焊接体 |
1 |
|
4 |
A210405000007 |
垫圈 |
12 |
|
5 |
A210307000012 |
螺母 |
12 |
序号 |
代码 |
名称 |
数量 |
备注 |
1 |

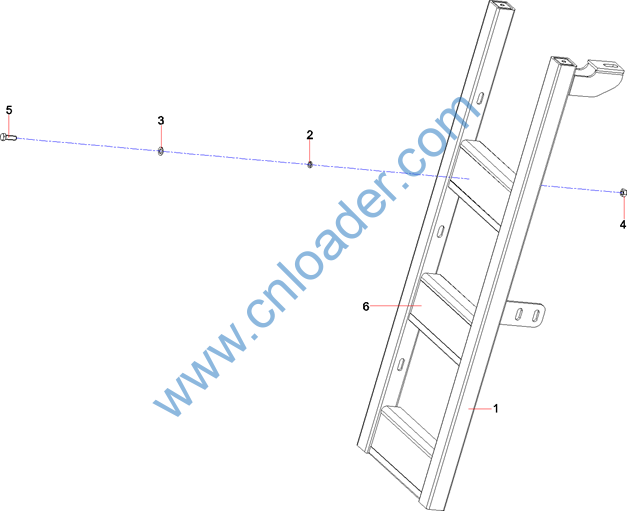

12784068 |
梯架 |
1 |
|
2 |
A210401000017 |
垫圈 |
12 |
|
3 |
A210405000007 |
垫圈 |
12 |
|
4 |
A210307000012 |
螺母 |
1 |
|
5 |
A210111000090 |
螺栓 |
12 |
|
6 |
11202898 |
边压条铝合金 |
3 |

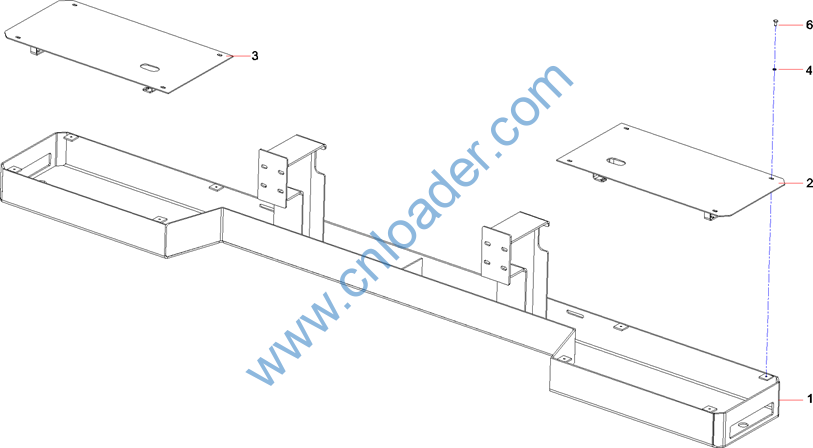

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
13416009 |
后保险杆 |
1 |
|
2 |
13415121 |
灯罩连接板(右) |
1 |
|
3 |
13415122 |
灯罩连接板(左) |
1 |
|
4 |
A210401000016 |
垫圈 |
8 |
|
6 |
A210111000078 |
螺栓 |
8 |

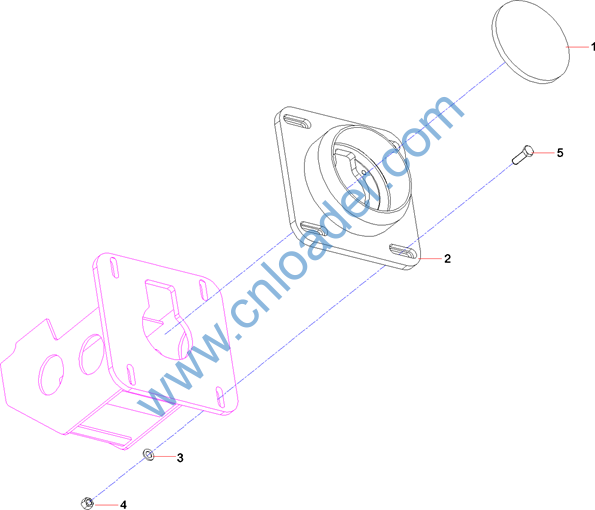

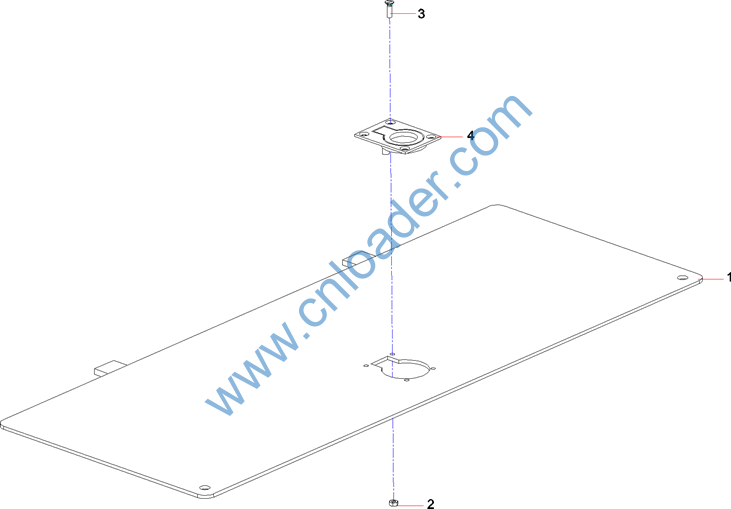

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
12487570 |
加油口盖板总成 |
1 |
|
2 |
A210307000014 |
螺母M4GB6170 |
4 |
|
3 |
A210211000012 |
螺钉M4×12GB819.1 |
4 |
|
4 |
A229900003988 |
不锈钢检修盖提扣 |
1 |

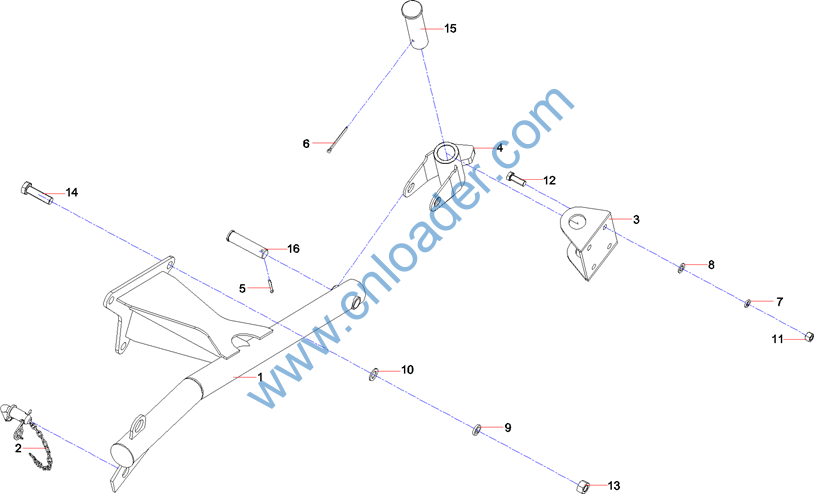

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
12489924 |
备胎支架 |
1 |
|
2 |
00000182 |
上插销总成 |
1 |
|
3 |
11023118 |
左支架 |
1 |
|
4 |
11023131 |
连接支架 |
1 |
|
5 |
A210501000013 |
销 |
1 |
|
6 |
A210501000015 |
销6.3×80GB91 |
1 |
|
7 |
A210401000004 |
垫圈 |
4 |
|
8 |
A210405000003 |
垫圈 |
4 |
|
9 |
A210401000007 |
垫圈22GB93 |
3 |
|
10 |
A210405000010 |
垫圈22GB97.1 |
3 |
|
11 |
A210307000040 |
螺母 |
4 |
|
12 |
A210111000229 |
螺栓 |
4 |
|
13 |
A210307000006 |
螺母M22GB6170 |
3 |
|
14 |
A210110000333 |
螺栓M22×80GB5783 10.9级 |
3 |
|
15 |
11022038 |
管销 |
1 |
|
16 |
11022087 |
销轴 |
1 |

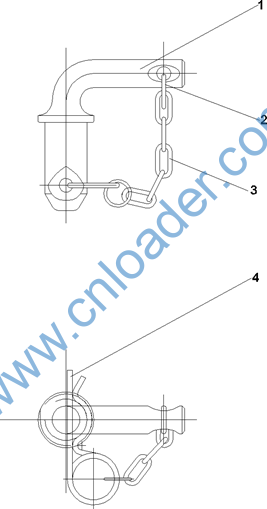

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
00000181 |
上插销 |
1 |
|
2 |
A229900000176 |
钥匙圈 |
2 |
|
3 |
11033634 |
链条 |
1 |
|
4 |
A829900002661 |
弹性销 |
1 |
序号 |
代码 |
名称 |
数量 |
备注 |
1 |
11287672 |
油缸支撑板 |
1 |
|
2 |
11287675 |
油缸安装导向装置 |
1 |
|
3 |
A210405000003 |
垫圈 |
4 |
|
4 |
A210307000040 |
螺母 |
4 |
|
5 |
A210111000230 |
螺栓 |
4 |

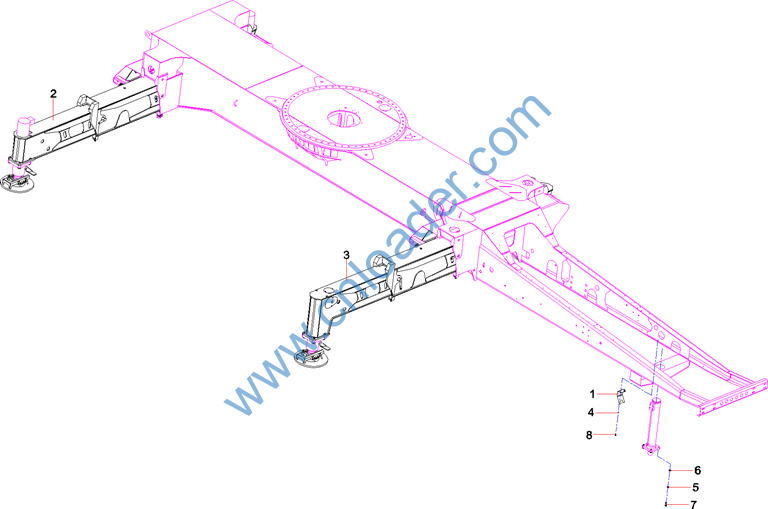

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
11328437 |
支脚盘限位支架 |
1 |
|
2 |
12776603 |
后活动支腿总成 |
1 |
|
3 |
12778703 |
前活动支腿总成 |
1 |
|
4 |
A210401000017 |
垫圈 |
2 |
|
5 |
A210401000004 |
垫圈 |
4 |
|
6 |
A210405000003 |
垫圈 |
4 |
|
7 |
A210111000106 |
螺栓 |
4 |
|
8 |
A210111000090 |
螺栓 |
2 |

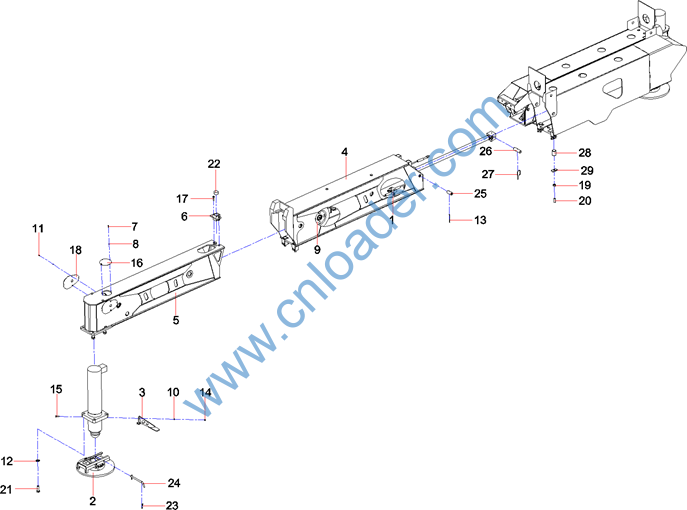

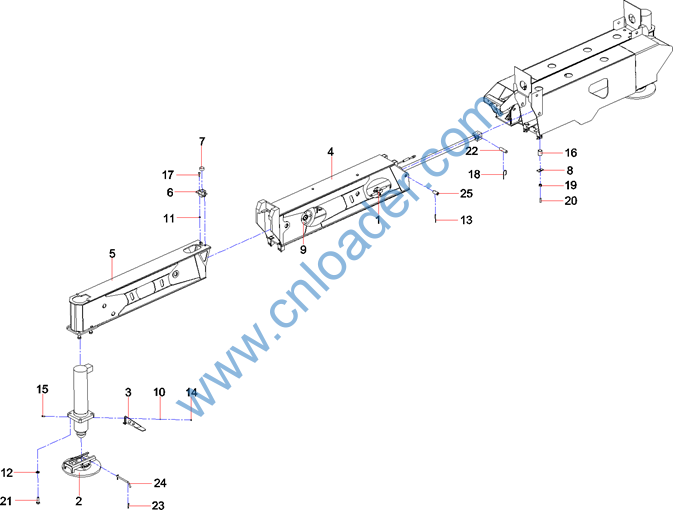

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
12468073 |
支腿伸缩机构 |
2 |
|
2 |
12468026 |
支脚盘 |
2 |
|
3 |
12473883 |
支脚盘支撑焊接件 |
2 |
|
4 |
12775341 |
一级活动支腿总成 |
2 |
|
5 |
12775612 |
后二级活动支腿总成 |
2 |
|
6 |
13287879 |
调节块支座 |
2 |
|
7 |
11273353 |
尼龙调整块 |
2 |
|
8 |
10856557 |
调节板 |
12 |
|
9 |
12313914 |
油管支架 |
2 |
|
10 |
A210401000001 |
垫圈 |
4 |
|
11 |
A210401000002 |
垫圈 |
4 |
|
12 |
A210405000009 |
垫圈 |
8 |
|
13 |
A210501000067 |
销5×100GB91 |
4 |
|
14 |
A210307000017 |
螺母 |
4 |
|
15 |
A210111000025 |
螺栓 |
4 |
|
16 |
10024396 |
调节块 |
12 |
|
17 |
A210204000020 |
螺钉M12×25GB70.1 |
4 |
|
18 |
10024393 |
插销 |
2 |
|
19 |
A210307000005 |
螺母 |
12 |
|
20 |
60150334 |
04钉M20×60GB77 |
12 |
|
21 |
A210111000200 |
螺栓M24×70GB5783 10.9级 |
8 |
|
22 |
11777775 |
轴销 |
2 |
序号 |
代码 |
名称 |
数量 |
备注 |
23 |
A820301020887 |
夹销QY52.2-9 |
8 |
|
24 |
10641625 |
定位销 |
4 |
|
25 |
11777774 |
轴销 |
4 |

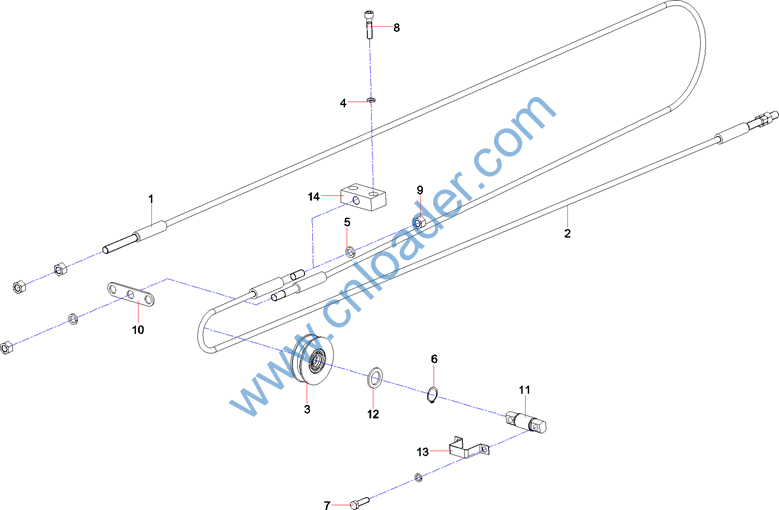

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
12466937 |
支腿伸臂绳 |
1 |
|
2 |
12467180 |
支腿缩臂绳 |
1 |
|
3 |
11498365 |
尼龙滑块总成 |
1 |
|
4 |
A210401000002 |
垫圈 |
4 |
|
5 |
A210401000004 |
垫圈 |
2 |
|
6 |
A210414000006 |
挡圈30GB894.1 |
2 |
|
7 |
A210111000040 |
螺栓 |
2 |
|
8 |
A210204000025 |
螺钉M12×50GB70.1 |
2 |
|
9 |
A210307000040 |
螺母 |
6 |
|
10 |
12256315 |
支架 |
1 |
|
11 |
10024070 |
固定轴 |
1 |
|
12 |
10024072 |
挡圈 |
2 |
|
13 |
10699405 |
绳档 |
1 |
|
14 |
10183038 |
连接块 |
1 |

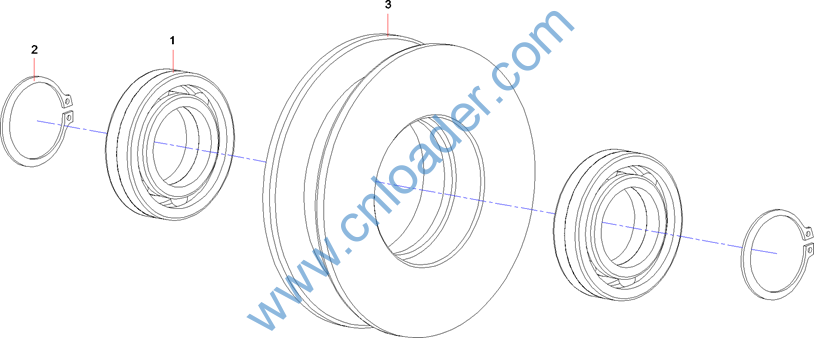

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
21021296 |
滚动轴承 |
2 |
|
2 |
A210414000006 |
挡圈30GB894.1 |
2 |
|
3 |
11498346 |
尼龙滑轮 |
1 |

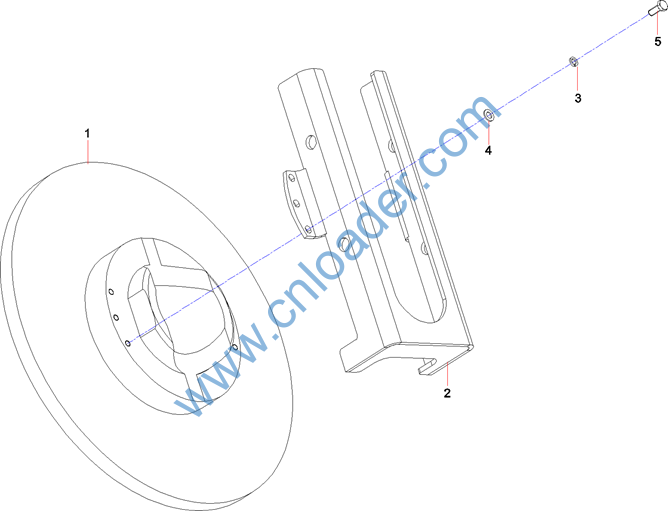

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
12467947 |
落地盘 |
1 |
|
2 |
12465665 |
连接架 |
1 |
|
3 |
A210401000017 |
垫圈 |
6 |
|
4 |
A210405000007 |
垫圈 |
6 |
|
5 |
A210111000089 |
螺栓 |
6 |

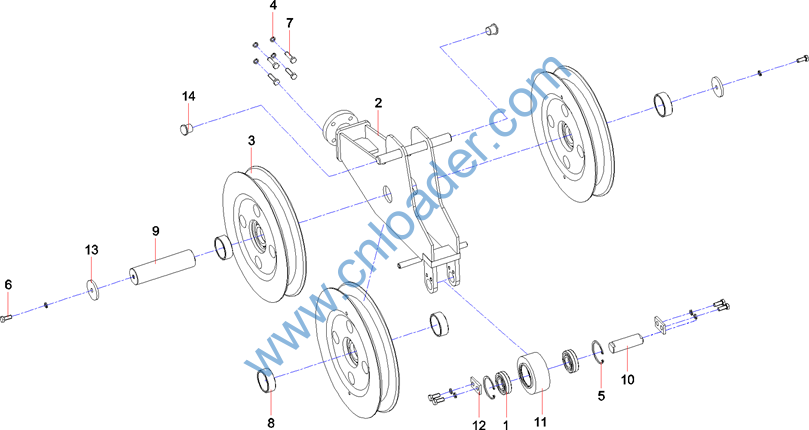

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
A210601000006 |
滚动轴承 |
2 |
|
2 |
12313516 |
支架 |
1 |
|
3 |
10167647 |
滑轮组 |
3 |
|
4 |
A210401000017 |
垫圈 |
8 |
|
5 |
A210416000020 |
挡圈52GB893.1 |
2 |
|
6 |
A210111000089 |
螺栓 |
4 |
|
7 |
A210111000293 |
螺栓 |
4 |
|
8 |
12142572 |
轴套 |
4 |
|
9 |
12142571 |
轴 |
1 |
|
10 |
13335455 |
F0类销轴 |
1 |
|
11 |
10323067 |
滚轮 |
1 |
|
12 |
10167632 |
定位板 |
1 |
|
13 |
10167627 |
定位板 |
2 |
|
14 |
13842567 |
限位块 |
2 |

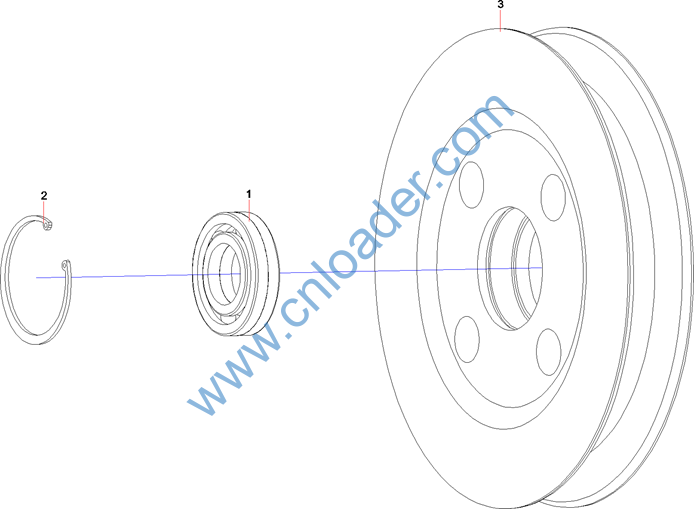

序号 |
代码 |
名称 |
数量 |
备注 |
1 |
A210651000009 |
滚动轴承 |
1 |
|
2 |
A210416000023 |
挡圈 |
1 |
|
3 |
10167642 |
滑轮 |
1 |
