识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-143-1

1

60310025

1

把手

Handle

6-143-2

2

60310026

1

筒体

Barrel body

6-143-3

3

60310027

2

固定座

Seat, fixed

6-143-4

4

60310028

1

水杯

Cup

6-143-5

5

60310029

1

放水装置

valve

6-143-6

6

60249072

2

柴油滤清器滤芯

Fuel filter

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-145-1

1

60311898

2

垫圈

Grommet

6-145-2

2

60311899

2

柱环

Collar

6-145-3

3

60311900

1

垫圈

Gasket

6-145-4

4

60311901

1

电子泵维修包

Repair kit

6-145-5

5

60333882

1

滤芯

Filter

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-147-1

1

60078243

1

塞

Plug

6-147-2

2

60078245

1

塞

PLUG

6-147-3

3

60078250

1

座

Fuel Filter Seat

6-147-4

4

60078242

1

浮标

Float

6-147-5

5

60078246

1

垫片

GASKET

6-147-6

6

60078248

1

壳体

CASE

6-147-7

7

60078244

1

塞

Plug

6-147-8

8

60078247

1

垫片

GASKET

6-147-9

9

60017773

1

柴油滤清器

Filter, diesel fuel

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-149-1

1

60250941

1

G1X燃油主滤滤芯    fule filter

6-149-2

2

60311839

1

阀    Valve

6-149-3

3

60115532

1

燃油滤清器堵头    Plug

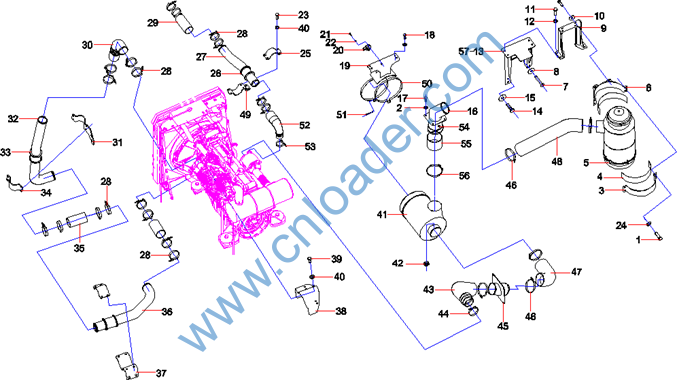

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-151-1

1

A210111000204

6

螺栓    Bolt

6-151-2

2

A210491000121

18

垫圈    Washer

6-151-3

3

13265695

1

弯板    Bend board SY485C1I3KH.1.3.4.6

6-151-4

4

13282197

2

胶垫    Rubber sleeve

6-151-5

5

60270815

1

空气滤清器OF28(35)-AS 无抱箍    Air Cleaner Assembly

6-151-6

6

13265697

1

预滤卡箍    Bracket SY485C1I3KH.1.3.4.6

6-151-7

7

21005240

3

螺栓    Bolt

6-151-8

8

60060550

3

垫圈14GB96.1 达克锈    Washer

6-151-9

9

13282178

1

油浴支架总成    Oil bath support

6-151-10

10

60060548

8

垫圈12GB96.1 达克锈    Washer

6-151-11

11

A210111000209

4

螺栓M14×45GB5783 10.9级    Bolt M14×45GB5783-00 Class

6-151-12

12

A210444000001

4

垫圈    Washer

6-151-13

13

13421240

1

油浴式空滤底座    Oil bath support

6-151-14

14

A210111000054

4

螺栓    Bolt

6-151-15

15

60060553

4

垫圈16GB96.1 达克锈    Washer

6-151-16

16

13282184

1

接管    Pipe SY485C1I3KH.1.3.4.5

6-151-17

17

A210111000101

10

螺栓M12×25GB5783 10.9级    Bolt

6-151-18

18

A210111000202

8

螺栓    Bolt

6-151-19

19

13282172

1

空滤固定支架    Fixed mount of air cleaner

6-151-20

20

60065525

1

传感器    SENSOR; MAP

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-153-21

21

A210204000115

3

螺钉

Screw

6-153-22

22

24000630

3

垫圈 达克锈

Washer

6-153-23

23

A210111000024

12

螺栓

Bolt

6-153-24

24

A210110000009

4

螺栓

Bolt

6-153-25

25

13282158

1

固定板

Board

6-153-26

26

13282170

1

橡胶套

Rubber sleeve

6-153-27

27

13282168

1

中冷进气钢管

Inter-Cooler intlet pipe

6-153-28

28

60205838

18

T型抱箍φ95.3-φ103.1 进口

T-type anchor ear

6-153-29

29

13282160

1

连接胶管

Connecting Rubber Hose I

6-153-30

30

13282163

1

连接胶管

hose

6-153-31

31

13282196

1

固定板组合

Rigid board combination

6-153-32

32

13282162

1

中冷器出气管

Inter-Cooler outlet pipe Ⅱ

6-153-33

33

11453375

2

软垫

cushion

6-153-34

34

12832053

2

固定板

Rigid board SY850C3I2K.1.3.4-10

6-153-35

35

13282161

2

连接胶管

Connecting Rubber Hose II

6-153-36

36

13282169

1

中冷器出气管

Inter-Cooler outlet pipeⅠ

6-153-37

37

12832004

1

固定板组合

Rigid board combination

6-153-38

38

13394552

1

盖板

Plate

6-153-39

39

A210111000012

5

螺栓 M10×20GB5783 10.9级

Bolt

6-153-40

40

A210491000120

19

垫圈

washer

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-155-41

41

60241870

1

空气滤清器

AIR CLEANER ASM

6-155-42

42

60148482

1

空滤传感器

Air cleaner sensor

6-155-43

43

13547902

1

进气胶管

Air intake rubber tube

6-155-44

44

60275328

1

T型抱箍φ127.0-φ136.5 进口

T-type anchor ear

6-155-45

45

13282175

1

进气钢管组合

Air intake steel tube combination

6-155-46

46

60247180

5

T型抱箍φ162.0-φ170.0 进口

T-type anchor ear

6-155-47

47

13282165

1

空滤出气管

Outlet tube of air cleaner

6-155-48

48

13408979

1

空滤进气胶管

Air intake rubber tube

6-155-49

49

13282186

1

固定板组合

Rigid bracket

6-155-50

50

10131920

2

空滤卡箍

Clamp assembly

6-155-51

51

A210111000111

2

螺栓M10×60GB5783 10.9级

bolt

6-155-52

52

13282167

1

连接胶管

hose

6-155-53

53

60227325

1

T型抱箍

T-type anchor ear

6-155-54

54

60250930

1

空气温度传感器

Inlet air temperature sensor

6-155-55

55

13282164

1

进气胶管

Air Intake Rubber Hose

6-155-56

56

A210855000071

2

T型抱箍

T-type anchor ear

6-155-57

57

13422096

1

调整垫片

adjusting spacer

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

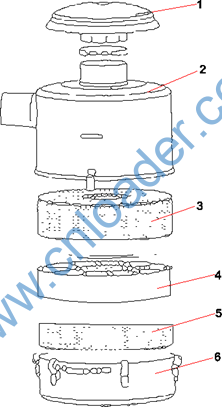

6-157-1

1

60305794

1

防雨帽组件

Rainhat

6-157-2

2

60305793

1

上桶组件

housing

6-157-3

3

60305792

1

上油饼组件

secondary element

6-157-4

4

60305791

1

下油饼组件

primary element

6-157-5

5

60305790

1

油盘组件

oil plate

6-157-6

6

60305789

1

下桶组件

Oil tank

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

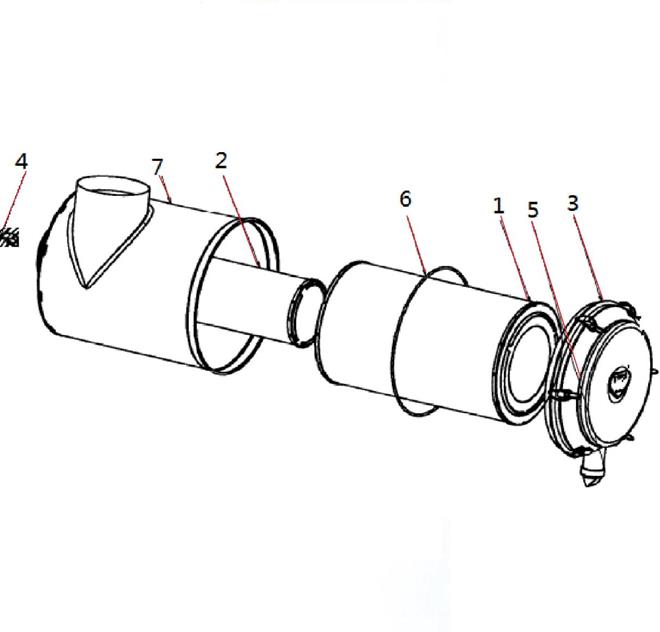

6-159-1

1

B222100000641

1

空气滤清器主滤芯

Main cartridge of air cleaner

6-159-2

2

B222100000640

1

空气滤清器安全滤芯

Auxiliary cartridge of air cleaner

6-159-3

3

60176264

1

盖

CAP

6-159-4

4

60176026

1

堵头

Sensor, Air Filter Restriction

6-159-5

5

60213978

1

集尘嘴

Collector, dust

6-159-6

6

60176285

1

密封圈

Seal ring

6-159-7

7

60304922

1

筒体

body

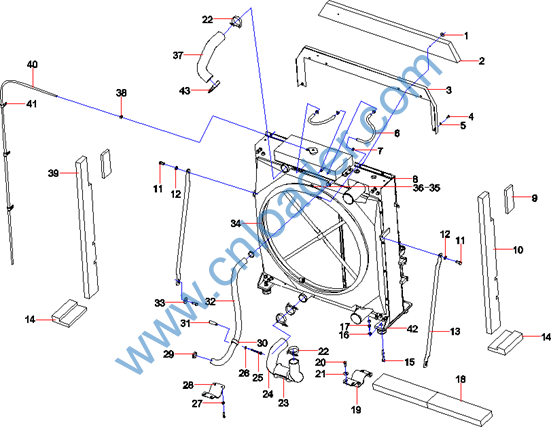

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-161-1

1

13282154

2

扣钉

Cramp

6-161-2

2

13282145

1

顶部密封海绵

sponge SY485C1I3KH.1.3.3-6

6-161-3

3

13282153

1

上隔板

Up clapboard

6-161-4

4

A210111000342

9

螺栓M8×16GB5783 10.9级

Bolt

6-161-5

5

24000633

9

垫圈8GB97.1 达克锈

Washer

6-161-6

6

13282140

2

膨胀水管

Expansion Water Pipe

6-161-7

7

60202896

4

软管环箍

Hose ring hoop

6-161-8

8

60250328

1

散热器

Radiator

6-161-9

9

13282141

2

上密封海绵

sponge

6-161-10

10

13282147

1

右密封海绵

sponge SY485C1I3KH.1.3.3-8

6-161-11

11

A210111000205

4

螺栓M14×30GB5783 10.9级

Bolt M14×30GB5783 Grade 10.9

6-161-12

12

A210444000001

2

垫圈

Washer

6-161-13

13

13282148

2

撑杆

Support rod SY485C1I3KH.1.3.3-9

6-161-14

14

13282142

2

下密封海绵

sponge

6-161-15

15

A210110000323

6

螺栓M12×90GB5782 10.9级

Bolt

6-161-16

16

A210491000121

6

垫圈

Washer

6-161-17

17

A210307000031

12

螺母M12GB6170 10级

Nut M12

6-161-18

18

13282144

2

底部海绵

Bottom sponge

6-161-19

19

13282150

1

固定架

Rigid bracket

6-161-20

20

A210111000442

4

螺栓

Bolt

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-163-21

21

60060548

4

垫圈12GB96.1 达克锈

Washer

6-163-22

22

60227325

4

T型抱箍

T-type anchor ear

6-163-23

23

12832059

1

橡胶套

Rubber sleeve

6-163-24

24

13282143

1

散热器出水管

Water outlet tube of radiator

6-163-25

25

A210111000295

1

螺栓

Bolt

6-163-26

26

A210491000120

5

垫圈

washer

6-163-27

27

A210111000024

4

螺栓

Bolt

6-163-28

28

12832060

1

板

Board

6-163-29

29

60210577

2

软管环箍

Hose ring hoop

6-163-30

30

60149606

1

线束固定夹

Clamp

6-163-31

31

11166822

1

钢管

steel tube

6-163-32

32

13394551

1

发动机补水管

Recharging Tube

6-163-33

33

60060550

2

垫圈14GB96.1 达克锈

Washer

6-163-34

34

A230199000044

1

橡胶罩

Rubber Cover

6-163-35

35

A229900004513

1

环箍

Hoop

6-163-36

36

A229900004514

1

锁扣

Lock

6-163-37

37

13282138

1

散热器进水管

Water inlet tube of radiator

6-163-38

38

60202895

1

软管环箍φ8-φ16 进口

CLAMP

6-163-39

39

13282146

1

左密封海绵

sponge SY485C1I3KH.1.3.3-7

6-163-40

40

A820606030493

1

软管

HOSE

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-165-41

41

60083322

3

线夹    Clamp

6-165-42

42

13297996

2

调整垫片    Adjusting spacer

6-165-43

43

60205836

1

T型抱箍φ66.8-φ74.7 进口    T-type anchor ear

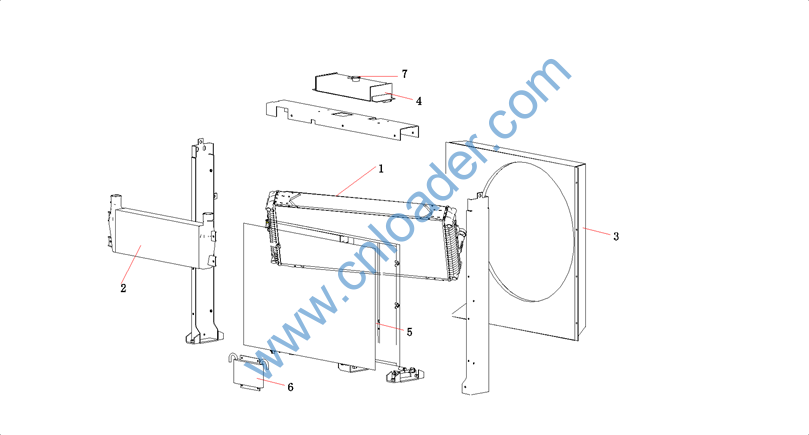

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

6-167-1

1

60305922

1

水散

Water radiator

6-167-2

2

60305927

1

中冷器

Intercooler

6-167-3

3

60305932

1

导风罩

Wind-lead cover

6-167-4

4

60305924

1

膨胀水箱

Expansion tank

6-167-5

5

60305933

1

防尘网

Dust-proof net

6-167-6

6

60305934

1

回油冷却器

Oil return cooler

6-167-7

7

60347798

1

水箱压力盖

Radiator cap

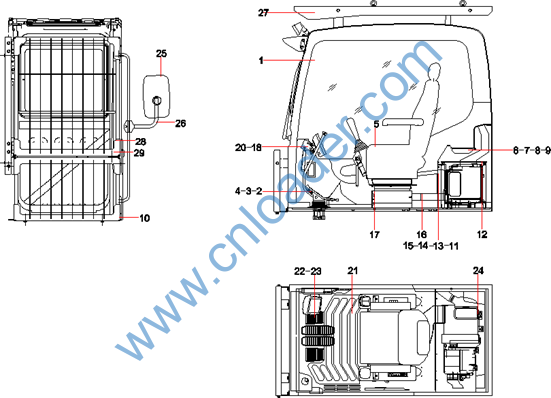

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

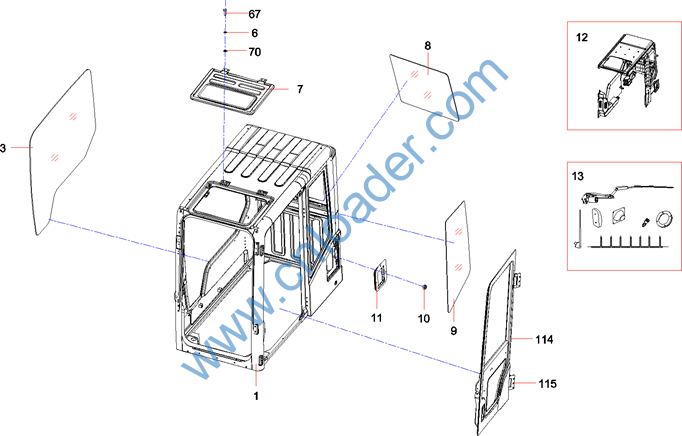

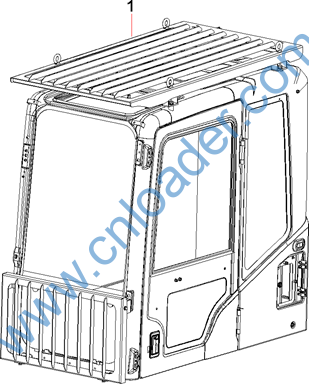

7-3-1

1

13269885

1

大挖驾驶室分总成

JWDW04 Large excavator cab

7-3-2

2

13284295

1

行走操纵机构

Running control mechanism

7-3-3

3

A210111000012

2

螺栓 M10×20GB5783 10.9级

Bolt

7-3-4

4

A210491000120

2

垫圈

washer

7-3-5

5

14210996

1

座椅及桃木色操纵箱

seat and control cabinet

7-3-6

6

60060564

3

垫圈6GB93 达克锈

Washer

7-3-7

7

24000632

6

垫圈6GB97.1 达克锈

washer

7-3-8

8

A210204000340

9

螺钉M8×16GB70.1 10.9级

Bolt, socket head

7-3-9

9

24000633

22

垫圈8GB97.1 达克锈

Washer

7-3-10

10

13791904

1

车身驾驶室前下护网

Front lower protective net of

7-3-11

11

13298857

1

前支架总成

Front bracket of electrical

7-3-12

12

13399928

2

支撑杆

Supporting Lever

7-3-13

13

10243510

1

左下立板

Left lower standing plate

7-3-14

14

13298840

1

右下立板

Right lower standing plate

7-3-15

15

10244287

1

内气盖板

Inner air duct TJ06.2221.10

7-3-16

16

A229900010630

1

吹脚风道

Duct, lower air

7-3-17

17

A210264000004

1

自攻螺钉

Self-tapping screw

7-3-18

18

24000511

5

垫圈8GB93 达克锈

Washer

7-3-20

20

60249819

3

螺钉M6×16GB70.1 10.9级

Screw

7-3-21

21

13299430

1

底板架

Bottom board rack of cab

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

7-5-22

22

A810299000007

2

脚踏板

Pedal

7-5-23

23

A820606030112

2

橡胶套

SY200.1A.5-2

7-5-24

24

10567493

1

吹脚风道密封海绵

Sealing sponge of Foot-Blowing

7-5-25

25

60151838

1

驾驶室后视镜

rearview mirror

7-5-26

26

12051215

1

后视镜支架组件

bracket assemble-rear view mirror

7-5-27

27

13791387

1

车身驾驶室顶护网

Top protective network of Cheshen

7-5-28

28

13903950

1

驾驶室前护网总成

Cab front guard mesh assembly

7-5-29

29

14203119

1

驾驶室前护网总成

Cab front guard mesh assembly

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

7-7-1

1

13269886

1

JWDW04大挖驾驶室分主体    JWDW04 Large excavator cab

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

7-9-1

1

13067007

1

驾驶室主体

Assembly, body, main part

7-9-3

3

11648012

1

右侧玻璃

Right Side Glass

7-9-6

6

A210401000017

19

垫圈

Washer

7-9-7

7

11162034

1

天窗总成

Skylight assembly

7-9-8

8

11094594

1

后围玻璃

Rear wall glass

7-9-9

9

10138049

1

左侧玻璃

Left-hand glass

7-9-10

10

A210307000017

7

螺母

Nut

7-9-11

11

10137654

1

风窗挡水板总成

Waterproof board assembly of

7-9-12

12

13069429

1

内饰总成

Inner-decoration, assembly

7-9-13

13

13471741

1

电气总成

electric system JWDW04.4

7-9-67

67

A210111000089

14

螺栓

Bolt

7-9-70

70

A210404000005

4

垫圈

Washer

7-9-114

114

13826859

1

门装配总成

Door assembly JWDW01.1.4WX

7-9-115

115

10125155

1

门铰链总成

Door hinge assembly

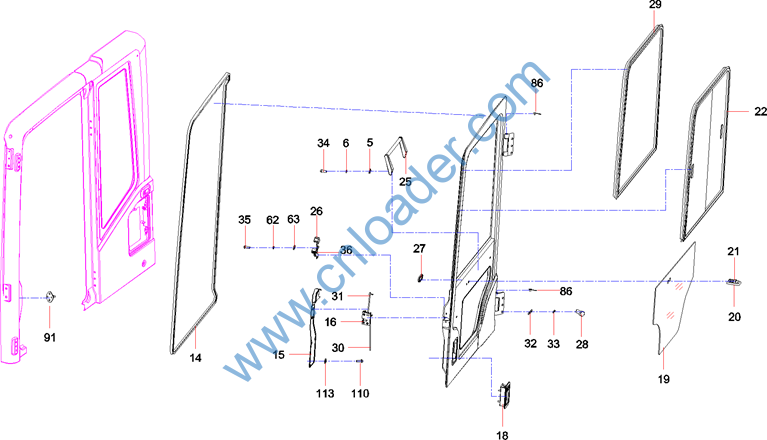

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

7-11-5

5

A210405000007

9

垫圈

Washer

7-11-6

6

A210401000017

19

垫圈

Washer

7-11-14

14

10128925

1

门内侧密封条

Sealing strip, inside

7-11-15

15

10128962

1

门内盖板

Door inner cover plate

7-11-16

16

A222200000147

1

车门锁

Door lock assembly EMC0711.01

7-11-18

18

A229900008575

1

车门锁外把手总成

Outer handle assembly of door lock

7-11-19

19

10138052

1

门下玻璃

Door lower glass

7-11-20

20

10138053

1

门外锁扣

Locker, outer, door

7-11-21

21

10133023

4

橡胶保护帽

Cap, protective, rubber

7-11-22

22

13174512

1

门推窗

Sliding window of door JWDW01-1

7-11-25

25

A229900002860

1

门拉手

Handle, grip, cab door

7-11-26

26

10166212

1

门锁内把手

Catch, inner, door

7-11-27

27

10128922

1

橡胶帽

Cap, rubber

7-11-28

28

A210111000037

6

螺栓

Bolt

7-11-29

29

10473839

1

门窗框橡胶条

Seal, Sliding Door

7-11-30

30

60107456

1

门锁推杆

Push rod, door lock

7-11-31

31

60107458

1

门锁推杆

Handspike of door lock

7-11-32

32

A210405000001

15

垫圈

Washer

7-11-33

33

A210401000002

11

垫圈

Washer

7-11-34

34

A210210000007

2

螺钉

Screw

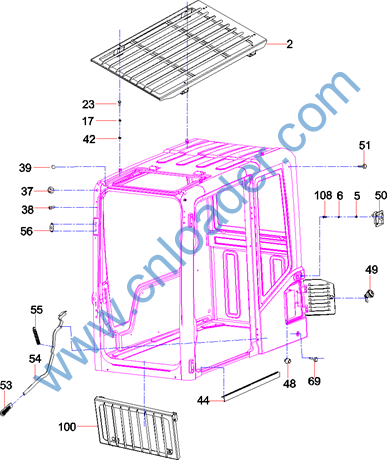

识别码 IC

序号 INDEX

零件代码 PART NUMBER

数量 QTY

名称 PART NAME

7-13-35

35

A210210000008

37

螺钉

Screw

7-13-36

36

A210491000009

4

销

Pin

7-13-62

62

A210401000016

20

垫圈

Washer

7-13-63

63

A210405000006

11

垫圈

Washer

7-13-86

86

A290000002660

2

黄油嘴通用保护帽

Cap, Grease Fitting

7-13-91

91

60061548

1

门搭扣

Door bolt

7-13-110

110

A210210000002

4

螺钉

Screw

7-13-113

113

A210405000005

4

垫圈

Washer
