SRSC45C30 container reach stacker main body NMY





序 号

代码

名称

数 量

备注

1

12153580

安装块

2



2

12153579

下安装板

1

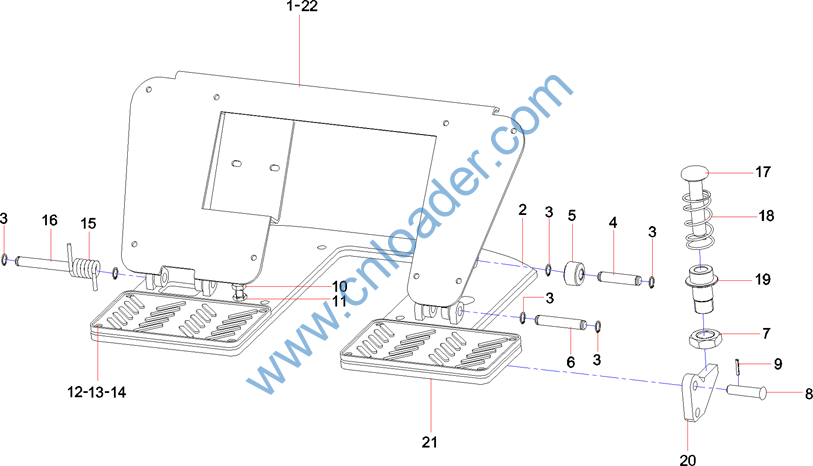

序 号

代码

名称

数 量

备注

1

12142593

踏板

1



2

12260331

底座SRSC45F.5.3C.1

1



3

A210414000011

挡圈10GB894.1

6



4

10253405

销轴

1



5

10253342

滚轮

1



6

12142582

右销轴

1



7

A210309000003

螺母M20GB6172.1

1



8

24003799

销轴A

1



9

A210507000014

销3×18GB879.1

1



10

A210111000088

螺栓M8×16GB5783

1



11

A210309000012

螺母M8GB6172.1

1



12

A210111000070

螺栓M5×16GB5783

16



13

A210405000005

垫圈5GB97.1

8



14

A210401000015

垫圈5GB93

8



15

12142580

扭簧

1



16

12142581

左销轴

1



17

10254328

顶杆

1



18

A820101315195

弹簧

1



19

10144220

铜套

1



20

10254329

旋转板

1



21

12260600

垫脚橡胶套SRSC45F.5.3B-7

2



22

12260594

橡胶套SRSC45F.5.3B-6

1

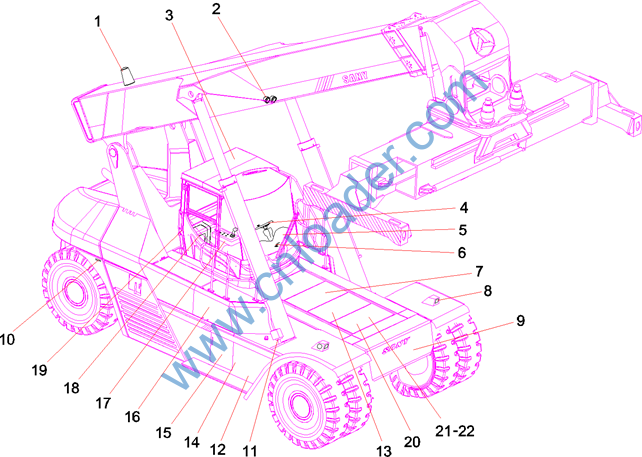

第7章

电气系统
















序 号

代码

名称

数 量

备注

1

60116987

LED警示灯Ls130

1



2

60198785

工作灯1GA 996 506-097

6



3

60006476

喇叭

1



4

11723199

方向机显示操作面板总成

1



5

A810201055623

前操作显示面板总成

1



6

B241200001083

脚踏开关

1



7

B240600000249

压力传感器

1



8

60143661

工作灯CGA-01-810-008 LED

2



9

60202270

喇叭3BA922.300-26

1



10

A241100000555

LED侧标识灯

2



11

B240600000248

压力传感器

4



12

60040547

液位传感器

1



13

B240600000172

温度传感器

1



14

60143816

电源开关

1



15

A242200000110

蓄电池

2



16

12816676

车架体电控柜

1



17

A810201055624

右操作面板总成

1



18

12819286

驾驶室电控柜

1



19

12816590

驾驶室内部连接线束

1



20

B241200000884

接近开关

2



21

B229900002528

堵塞

35



22

B229900001096

密封堵塞

29

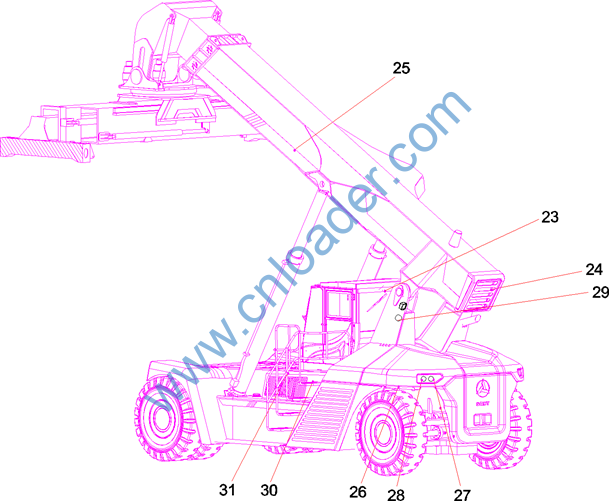

序 号

代码

名称

数 量

备注

23

60192100

天线TXL1X

1



24

B240600000272

长度角度传感器

1



25

A810201055737

车身电缆支架装配图

1



26

A820101010676

单管管夹(φ6)

3



27

B241100000446

LED尾灯

2



28

B241100000447

LED转向灯

4



30

12816661

驾驶室外部线束安装布置图

1



31

B240600000031

温度传感器

2

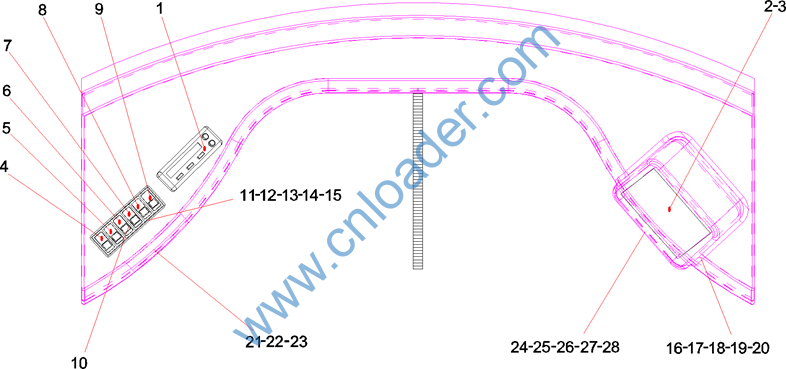

序 号

代码

名称

数 量

备注

1

60006477

收音机Q/SY015024

1



2

60033244

人机对话显示器 IFM 彩色

1



3

B241900000109

显示屏连接电缆

1



4

B241800000016

符号卡9XT-713-630-37

1



5

B241800000021

符号卡9XT-713-630-42

1



6

B241800000008

符号卡9XT-713-630-70

1



7

B241800000003

符号卡9XT-713-630-10

1



8

B241800000020

符号卡9XT-713-630-12

1



9

B241800000005

符号卡9XT-713-630-14

1



10

B241200000028

翘板开关6FH-110-000

6



11

B249900000091

边框

2



12

B249900000092

框架

4



13

60067206

小灯

6



14

B241200000078

二线插座护套(翘板开关指示灯)

6



15

B241200000185

八线插座护套总成

6



16

A241000000040

片式插座

72



17

B241200000594

12芯插座护套

1



18

B241200000588

次极锁12线(插座)

1



19

B229900001093

插座

36



20

A242300000233

插件发光二极管φ5Q/SY1149 红

1



21

A242300000406

插件电阻121-5%

2



22

B241200000590

二线插座护套

1
