SWE60E-3 HYDRAULIC EXCAVATOR SWE60E-3 履 带 式 液 压 挖 掘 机
（873300000000） 1
A．WORKING DEVICE
A．工作装置部分
ARM ASSEMBLY 斗杆总成（852854000001） 2
BUCKER CYLINKER 铲斗油缸（876996830000） 3
BUCKET 铲斗总成（873355000000） 4
BOOM ASSEMBLY 动臂总成（873351000000） 5
ARM CYLINDER 斗杆油缸（813996820002） 6
BOOM CYLINDER 动臂油缸（873396810000） 7
B．UPPER CARRIAGE
B．上车部分
UPPER STRUCTURE ASSEMBLY 上车总成（873310000000） 8
UPPER STRUCTURE ASSEMBLY 上车总成（873310000000） 9
UPPER STRUCTURE ASSEMBLY 上车总成（873310000000） 10
TANK ASSEMBLY 油箱总成（873313000000） 11
TANK ASSEMBLY 油箱总成（873313000000） 12
POWER SYSTEM ASSEMBLY 动力总成（813912000004） 13
DIESEL ENGINE ASSEMBLY 发动机安装（813912010004） 14
MUFFLER ASSEMBLY 消声器安装（852812200000） 15
COMPRESSOR ASSEMBLY 压缩机安装（852812300000） 16
AIR FILTER ASSEMBLY 空滤器安装（813912500001） 17
COOLING SYSTEM ASSEMBLY 冷却系统总成（852812400001） 18
FUEL TUBES ASSEMBLY 燃油管路安装（852812600000） 19
HYDRAULIC PUMP PARTS ASSEMBLY 主泵安装（813912700001） 20
HYDRAULIC PUMP PARTS ASSEMBLY 主泵安装（813912700001） 21
COUNTERBALANCE ASSEMBLE 配重安装（813910400000） 22
底封板安装（873310200000） 23
空调系统总成（852817000002） 24
多路阀安装（873322000000） 25
护套安装（852810050000） 26
燃油吸油泵安装（815410110000） 27
平台注油管（852710040000） 28
C．驾驶室部分
SW-Ⅲ型驾驶室（844800000000） 29
SW-Ⅲ型驾驶室（844800000000） 30
右拐角总成 SW-Ⅲ（844805000000） 31
门总成（844802000000） 32
门铰链总成（844811000000） 33
顶护栏总成（844808000000） 34
翻转窗总成 SW-Ⅲ（844804000000） 35
前护栏总成（844807000000） 36
内饰总成 SW-Ⅲ（844806000000） 37
D．司机工作台部分
司机工作台安装（869216000000） 38
司机工作台安装（869216000000） 39
工作台底座总成（852916020000） 40
密封海绵粘贴（852916060000） 41
E．覆盖件部分
60E-3 覆盖件总成（873321000000） 42
60U 右盖锁总成（876921220000） 43
尾罩总成（873321040000） 44
| 60U 右盖锁总成（876921220000）……………….. 45 |
| 尾罩铸钢铰链（873321040700）………………….. 46 |
| 铰链（810821030100）…………………………………… 47 |
| F．下车部分 |
| 下车总成（852840000001）…………………………….. 48 |
| 下车总成（852840000001）…………………………….. 49 |
| 张紧装置（750106000078）……………………………….. 50 |
| 推土装置（873361000000）………………………… 51 |
| 推土油缸（873396840000）…………………………. 52 |
| G．液压系统 |
| SWE60E-3 履 带 式 挖 掘 机 液 压 系 统 （873396000000）……………………………………. 53 |
| 下车液压管路安装（852896200000）……….. 54 |
| 下车行走液压管路安装（852896202001）……. 55 |
| 下车推土液压管路安装（852896202002）……. 56 |
| 上车液压管路安装（ 70E KYB 新原理主阀） （852896100003）……………………………………. 57 |
| 主泵液压管路安装（852896102001）……….. 58 |
| 主 阀 至 中 央 |
| 主 阀 至 动 臂 背 部 钢 管 液 压 管 路 安 装 （852896102005）……………………………………. 62 |
| 主阀至动臂油缸压管路安（852896102006）.63 |
| 控制液压管路安装（ 70E KYB 新原理主阀） （852896400003）……………………………………. 64 |
先导操纵阀接头安装（852896401002） 65
推土阀接头安装（852896401003） 66
先导分流块接头安装（852896401004） 67
先导过滤器接头安装（852896401005） 68
低压阀组接头安装（852896401006） 69
液压油箱接头安装（852896401007） 70
脚踏阀接头安装（852896401008） 71
先导供油液压管路安装（852896402001） 72
集油块至先导阀 P 、 T 口液压管路安装
（852896402002） 73
上 车 泄 油 口 至 油 箱 先 导 液 压 管 路 安 装
（852896402003） 74
转先导液压管路安装（852896402004） 75
斗杆先导液压管路安装（852896402005） 76
动臂先导液压管路安装（852896402006） 77
铲斗先导液压管路安装（852896402007） 78
行走先导液压管路安装（852896402008） 79
推土先导液压管路安装（852896402009） 80
破碎先导液压管路安装（852896402010） 81
工作装置液压管路安装（873396300000） 82
动 臂 背 部 钢 管 安 装 ( 不 带 破 碎 管 路 )
（873396301000） 83
辅助液压管路安装（873396500000） 84
H．电气系统
SWE60D 履 带 式 挖 掘 机 电 气 系 统
（852897000000） 85
SWE60D 履 带 式 挖 掘 机 平 台 电 气 系 统
（852897100000） 86
先导操纵阀接头安装（852896401002） 65
推土阀接头安装（852896401003） 66
先导分流块接头安装（852896401004） 67
先导过滤器接头安装（852896401005） 68
低压阀组接头安装（852896401006） 69
液压油箱接头安装（852896401007） 70
脚踏阀接头安装（852896401008） 71
先导供油液压管路安装（852896402001） 72
集油块至先导阀 P 、 T 口液压管路安装
（852896402002） 73
上 车 泄 油 口 至 油 箱 先 导 液 压 管 路 安 装
（852896402003） 74
转先导液压管路安装（852896402004） 75
斗杆先导液压管路安装（852896402005） 76
动臂先导液压管路安装（852896402006） 77
铲斗先导液压管路安装（852896402007） 78
行走先导液压管路安装（852896402008） 79
推土先导液压管路安装（852896402009） 80
破碎先导液压管路安装（852896402010） 81
工作装置液压管路安装（873396300000） 82
动 臂 背 部 钢 管 安 装 ( 不 带 破 碎 管 路 )
（873396301000） 83
辅助液压管路安装（873396500000） 84
H．电气系统
SWE60D 履 带 式 挖 掘 机 电 气 系 统
（852897000000） 85
SWE60D 履 带 式 挖 掘 机 平 台 电 气 系 统
（852897100000） 86

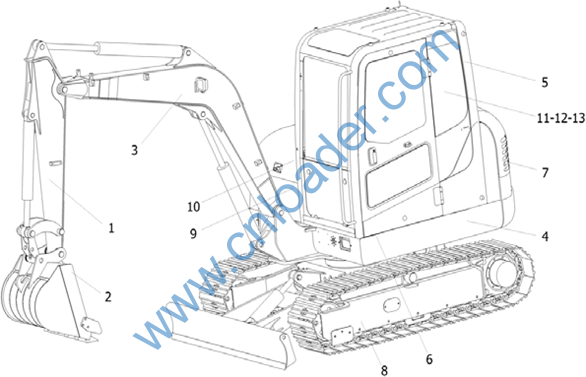

852854000001 A6 ARM ASSEMBLY 斗杆总成
873355000000 S1 BUCKET 铲斗总成
873351000000 S3 BOOM ASSEMBLY 动臂总成
873310000000 S4 UPPER STRUCTURE ASSEMBLY 上车总成
844800000000 A16 SW-Ⅲ CABIN SW-Ⅲ型驾驶室
869216000000 S8 WORK PLATFORM ASSEMBLE OF CAB 司机工作台安装
873321000000 S6 UPPER COVERING 60E-3覆盖件总成
852840000001 A4 CHASSIS ASSEMBLY 下车总成
873396000000 S1 HYDRAULIC SYSTEM SWE60E-3履带式挖掘机液压系统
852897000000 A2 ELECTRICAL SYSTEM SWE60D履带式挖掘机电气系统
873398000000 S2 ACCESSORY LIST 随机附件清单
829999000001 A1 TOOL LIST SWE25工具清单
852895000000 A1 IDENTIFICATION ASSEMBLY 标识总成SWE60E

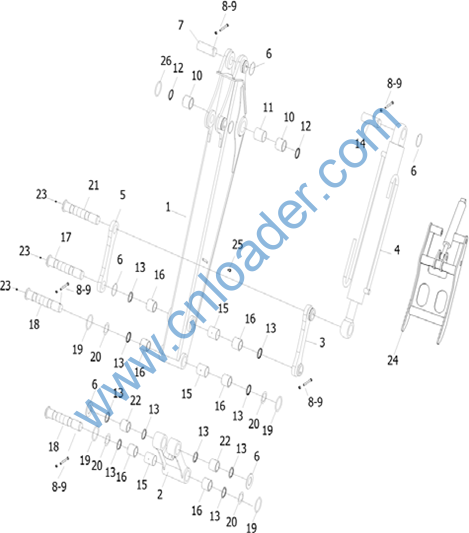

852854100001 A6 ARM 斗杆焊接 1 7105-99999
813954010000 A2 LINK LEVER 连杆 1 8947-99999
813954020000 A5 RIGHT SWING LINK 右摇臂 1 8947-99999
876996830000 S4 BUCKET CYLINDER 铲斗油缸 1 8473-99999
302040003164 A1 SWING LINK 摇臂 1 8947-99999
750602000286 S1 RESIN GASKET 树脂垫片 14 7105-99999
304020002330 A1 SHAFT 轴6 1 8947-99999
701103010064 S1 BOLT 螺栓 6 5001-99999
701406010006 S1 NUT 螺母 12 5001-99999
305040001409 A1 BUSH 轴套2 2 8947-99999
320980000036 A2 BUSH 衬套 1 8947-99999
730652000007 S1 DUSLPROOF SEAL 防尘圈 2 5001-99999
730652000025 S1 DUSTBAND 防尘圈 10 5001-99999
304020002331 A1 SHAFT 轴7 1 8947-99999
320980000035 A2 BUSH 衬套 3 8947-99999
305040001411 A1 BUSH 轴套4 6 8947-99999
304020002345 A4 SHAFT 轴9 1 8947-99999
304020002348 A1 SHAFT 轴10 2 8947-99999
302010000150 A2 WASHER 垫圈 4 8947-99999
703201075003 S1 O-RING O形密封圈 4 5001-99999
304020002334 A1 SHAFT 轴8 1 8947-99999
305040001410 A1 BUSH 轴套3 2 8947-99999
703101010001 S1 GREASE CUP 油杯 5 5001-99999
810357000000 S2 CLAW ASSEMBLY 夹爪总成 1 8947-99999 Y
750006010050 S1 RUBBER PLASTIC PLUG 橡塑堵头 2 8947-99999
750602000296 S1 RESIN GASKET 树脂垫片 2 7105-99999

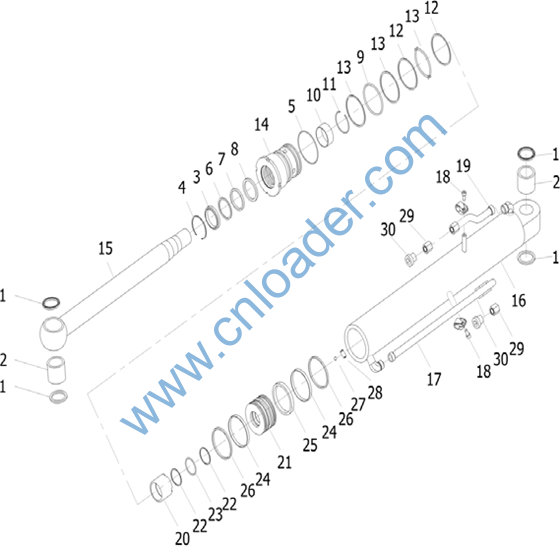

302010003669 A2 STOP COLLAR OF DUSTBAND 防尘圈
730652000240 S1 DUSTBAND 防尘圈
730604000012 S1 U-RING U形圈
730654000225 S1 STOP COLLAR 挡圈
730603000013 S1 O-RING O形圈
730699000100 S1 BUFFER RING 缓冲环
305090000068 A6 CYLINDER HEAD 缸头
750502000005 S1 SELF LUBRICATING SHAFT BEARING 自润轴承
730603000553 S1 O-RING O形圈
730654000386 S1 THIMBLE 支撑环
301020003011 A1 O-RING 弹簧挡圈
813996830100 A7 PISTON ROD ASSEMBLY 活塞杆组件
852896830201 A2 CYLINDER BARREL 缸筒组件
876996830300 S2 PIPELINE MODULE I 油管组件I
876996830400 S2 PIPELINE MODULE II 油管组件II
701104008032 S1 BOLT 螺栓
302030005690 A1 COVER 盖板
305090002859 A1 PISTON 活塞
730602000225 S1 ANTI-POLLUTION SEAL 防污染密封件
730603000668 S1 O-RING O形圈
730654000005 S1 BLOCKING RING 挡圈
730602000250 S1 PISTON SEAL 活塞密封
730651000224 S1 GUIDING RING 导向环
750551000003 S1 STEEL BALL 钢球
701307008001 S1 SCREW 螺钉
305040000074 A5 BUSH 衬套
730652000025 S1 DUSTBAND 防尘圈
739806000209 S1 TAPERED PLUG 带压紧螺母

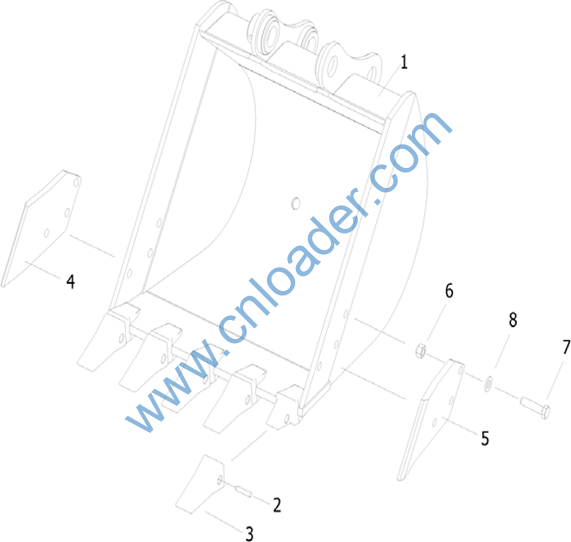

873355100000 S1 BUCKER 斗齿座焊接
750601000019 S1 PIN 销
750601000001 S1 TOOTH 横斗齿
750601000274 S1 SIDE TOOTH 侧齿
750601000273 S1 SIDE TOOTH 侧齿
701406016001 S1 NUT 螺母
701104016030 S1 BOLT 螺栓
701508016002 S1 WASHER 垫圈

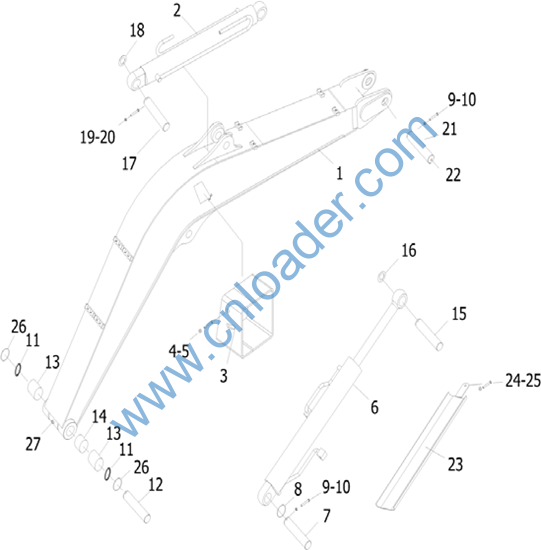

813951100002 S5 BOOM 动臂焊接
813996820002 S5 ARM CYLINDER 斗杆油缸
815451090000 A3 BOOM LEFT LAMPSHADE 动臂左灯罩
701104010030 S1 BOLT 螺栓
701508010001 S1 WASHER 垫圈
873396810000 S2 BOOM CYLINDER 动臂油缸
304020002321 A1 SHAFT 轴2
750602000290 S1 RESIN GASKET 树脂垫片
701103012051 S1 BOLT 螺栓
701406012002 S1 NUT 螺母
730652000007 S1 DUSLPROOF SEAL 防尘圈
304020004573 S1 SHAFT 轴1
305040001408 A1 BUSH 轴套1
320980000037 A2 BUSH 衬套
304020002324 A1 SHAFT 轴3
750602000296 S1 RESIN GASKET 树脂垫片
304020002325 A1 SHAFT 轴4
750602000286 S1 RESIN GASKET 树脂垫片
701103010064 S1 BOLT 螺栓
701406010006 S1 NUT 螺母
304020002329 A1 SHAFT 轴5
703101010001 S1 GREASE CUP 油杯
852851200000 A1 BOOM CYLINDER COVER BOARD 动臂油缸护板
701504010004 S1 WASHER 垫圈
701104010032 S1 BOLT 螺栓
750602000300 S1 RESIN GASKET 树脂垫片
703102010001 S1 OIL CUP 油杯

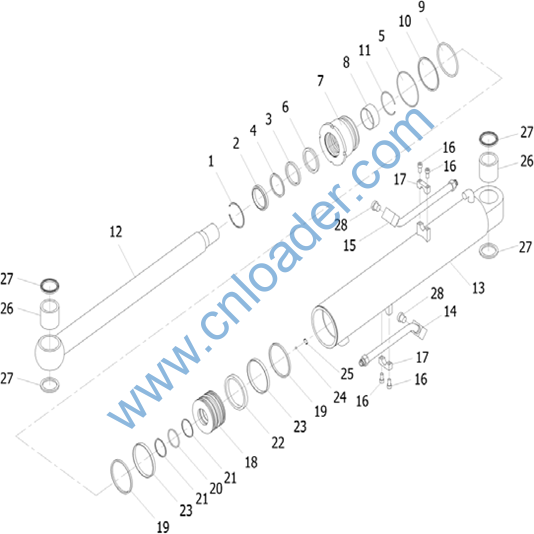

302010003668 A2 DUSTPROOF RING 防尘圈挡圈
730652000242 S1 DUSTPROOF RING 防尘圈
730601000459 S1 PISTON ROD SEAL PART 活塞杆密封
730654000205 S1 BLOCKING RING 挡圈
730603000007 S1 O-RING O形圈
730699000134 S1 CUSHION SEAL PART 缓冲环
305090002653 S1 CYLINDER HEAD 缸头
750502000022 S1 SELF LUBRICATING BEARING 自润轴承
730654000387 S1 THIMBLE 支撑环
301020003005 A2 CIRCLIP 弹簧挡圈
730603000034 S1 O-RING O形圈
730654000226 S1 BLOCKING RING 挡圈
813996820302 S3 PIPELINE MODULE 油管组件
813996820102 S3 PISTON ROD ASSEMBLY 活塞杆组件
813996820202 S3 CYLINDER BARREL 缸筒组件
305090000067 A7 CUSHION SEAL SHEATH I 缓冲套
730603001011 S1 O RING O形圈
730654000320 S1 BLOCKING RING 挡圈
730602000265 S1 PISTON SEAL 活塞密封
305090002654 S1 PISTON 活塞
730651000222 S1 GUIDE RING 导向环
750551000003 S1 STEEL BALL 钢球
305070400003 A3 BLOCKING RING 挡圈
305090000943 A4 CUSHION SEAL SHEATH II 后缓冲套
305070400001 A2 CARD KEY 卡键
701104008032 S1 BOLT 螺栓
302030005690 A1 COVER 盖板
305040000074 A5 BUSH 衬套
730652000025 S1 DUSTBAND 防尘圈
730602000221 S1 ANTI-POLLUTION SEAL 防污染密封件
739806000210 S1 BLOCK UP THE HEAD 带压紧螺母的24°锥孔堵头
701307008001 S1 SCREW 螺钉
730652000007 S1 DUSLPROOF SEAL 防尘圈

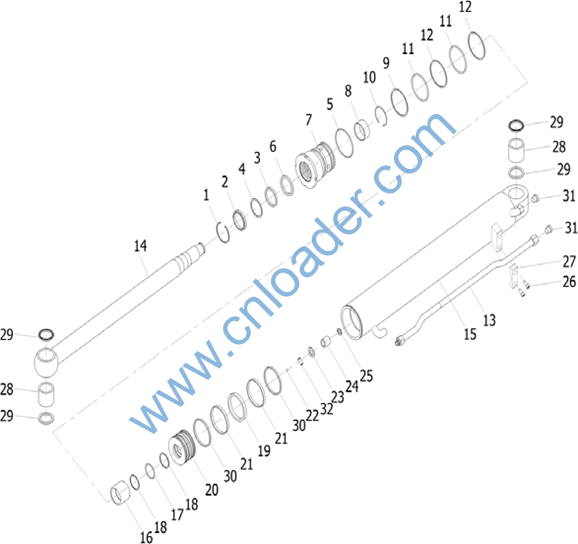

305040501026 A7 BUSH 衬套
730652000236 S1 SEAL；DUST 防尘圈
302010003667 A2 SEAL；DUST BLOCKING RING 防尘圈挡圈
730603000712 S1 O RING O形圈
730654000215 S1 BLOCKING RING 挡圈
730601000458 S1 PISTON ROD SEAL PART 活塞杆密封
730699000098 S1 CUSHION SEAL PART 缓冲环
730654000432 S1 BLOCKING RING 支撑环
750502000026 S1 SELF LUBRICATING BEARING 自润轴承
301020003006 S10 CHECK RING 弹簧挡圈
730654000042 S1 BLOCKING RING 挡圈
730603000873 S1 O RING O型圈
305090002093 A4 CYLINDER HEAD 缸头
873396810100 S1 PISTON ROD ASSEMBLY 活塞杆组件
873396810200 S2 CYLINDER BARREL 缸筒组件
873396810300 S2 PIPELINE MODULE I 油管组件I
701302010046 S1 SCREW 螺钉M10X20
873396810400 S1 PIPELINE MODULE II 油管组件II
305090002095 A1 CUSHION SEAL SHEATH 缓冲套
305090002130 A1 PISTON 活塞
730654000008 S1 BLOCKING RING 挡圈
730603000617 S1 O-RING O形圈
730651000027 S1 GUIDING RING 导向环
730602000236 S1 PISTON SEAL 活塞密封
730602000207 S1 DEFEND THE POLLUTION RING 防污染密封件
750551000003 S1 STEEL BALL 钢球
701307008012 S1 SCREW 螺钉
751103000008 S1 NUT EO-2功能螺母
739806000054 S1 PLUG 锥孔堵头

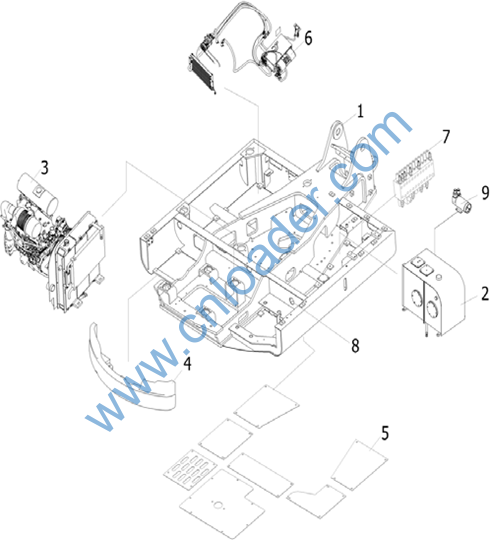

873310100000 S9 PLATFORM STRUCTURE 平台结构件
873313000000 S5 TANK ASSEMBLY 油箱总成
813912000004 S2 POWER SYSTEM ASSEMBLY 动力总成
813910400000 S2 COUNTERBALANCE ASSEMBLE 配重安装
873310200000 S2
COVERING OF BOTTOM PLATE OF UPPER STRUCTURE 底封板安装
852817000002 A2 AIR CONDITIONER SY ST EM ASSEMBLE 空调系统总成
873322000000 S1 MUTIPLE UNIT VALVE ASSEMBLY 多路阀安装
852810050000 A1 JACKET ASSEMBLE 护套安装
815410110000 A1 FUEL INLET PUMP INSTALLING 燃油吸油泵安装

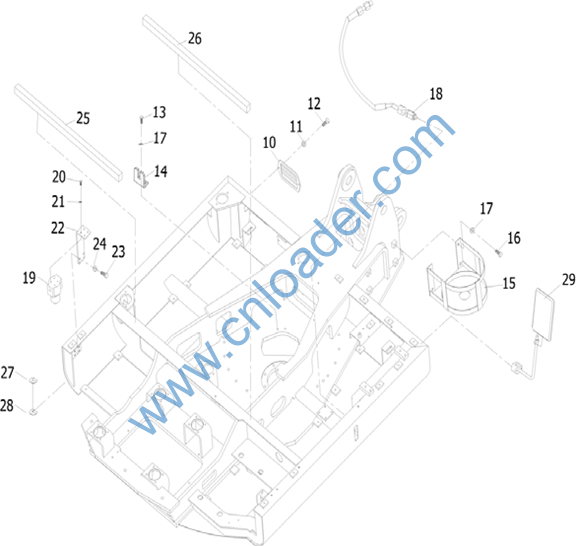

302490026153 A1 PLATFORM LAMP COVER 平台灯罩
701508008001 S1 WASHER 垫圈
701104008031 S1 BOLT 螺栓
701104012025 S1 BOLT 螺栓
302990002503 A2 FORK 拔叉
815410800000 A2 GREASE BUCKET BRACKET 黄油桶架子
701104012032 S1 BOLT 螺栓
701508012002 S1 WASHER 垫圈
852710040000 A2 INJECTING OIL PIPE 平台注油管
730401000048 S1 PILOT FILTER 先导过滤器
701302005020 S1 SCREW 螺钉
701510005002 S1 WASHER 垫圈
302520003039 A1 PILOT FILTER ASSEMBLE 先导过滤器安装板
701103010052 S1 BOLT 螺栓
701508010001 S1 WASHER 垫圈
302030000248 S1 BEAM CR RUBBER SHEET 1 横梁CR橡胶片1
302030025158 A1 COPPER UNDER TANK 油箱下软海绵30X30X900
302030013162 S1 THE HORSESHOE MAT 马蹄垫1
302030013163 S1 THE HORSESHOE MAT 马蹄垫2
750603000001 S1 REARVIEW MIRROR 反光镜
