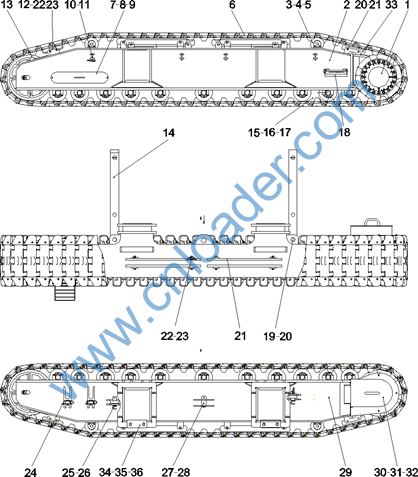

SCC750E crawler crane main body Q75E(E) SANY SVE





代码

名称

21005677

驱动装置

13467324

左履带架焊接件

12087421

上导轮

21001334

垫圈12GB97.1 300HV

A210111000204

螺栓

13110170

履带总成

13471602

盖板

A210111000011

螺栓

A210405000011

垫圈

10446800

21011761

别针销

13429966

13427743

张紧机构

13110068

联接板

21007095

支重轮

A210406000014

垫圈20GB97.1 300HV

A210110000233

螺栓 M20×110GB5782 10.9级

12886422

踏板总成

10088179

A210501000017

销10×71GB91

13069490

A210111000054

螺栓










代码

名称

21001338

垫圈16GB97.1 300HV

21012137

别针销

21012139

别针销

13106448

销轴

21015139

10138514

12708140

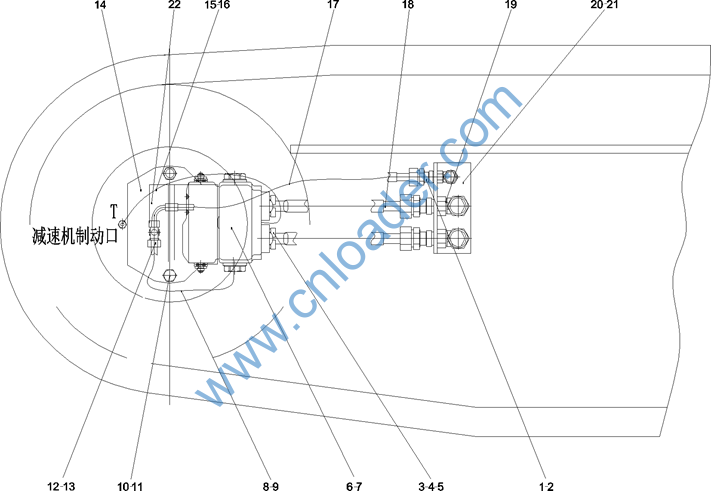

左履带架液压

A210401000002

垫圈

A210204000167

螺钉M12×25GB70.1 10.9级

13110154

封板组件

13346530

13471603

13471604

21011762

别针销

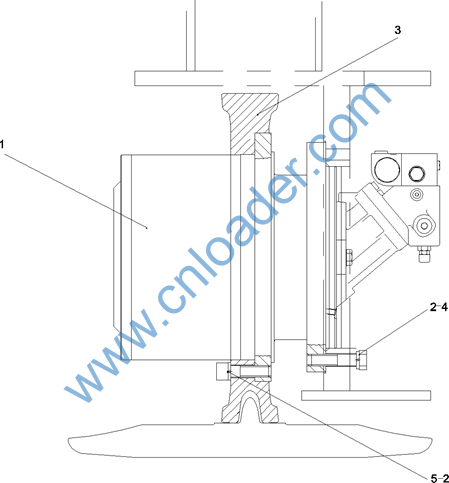

代码

名称

A990306070001

减速机总成

A210405000028

垫圈24GB97.1 300HV

21005673

驱动轮

A210110000239

螺栓M24×100GB5782 10.9级

A210204000097

螺钉M24×80GB70.1 10.9级

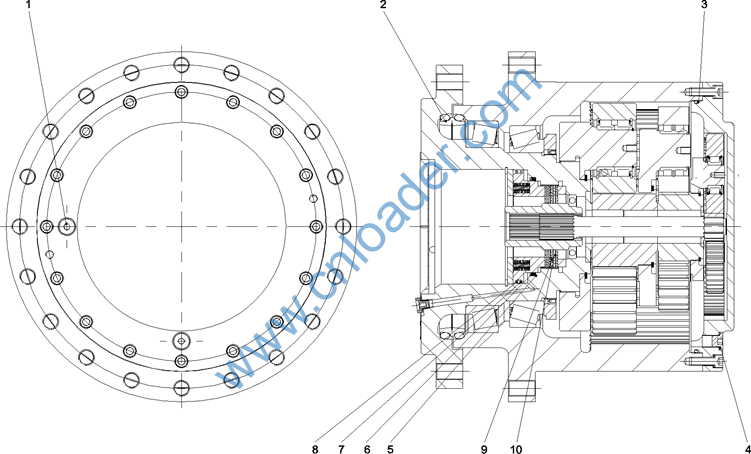

代码

名称

A210341000002

螺塞M18×1.5(JB/ZQ4444)

60118590

浮动油封300×325×38

A210609000325

O形圈365×5.3GB3452.1

A210434000009

垫圈18JB982

A229900008371

平挡圈

B230101001818

星形密封圈135.89×5.33

B230101001819

星形密封圈158.12×5.33

60129627

平挡圈168.5×4.9×1.7 BV4901685

A820101028146

摩擦片GT80T185-25

A820101028147

摩擦片GT80T185-26

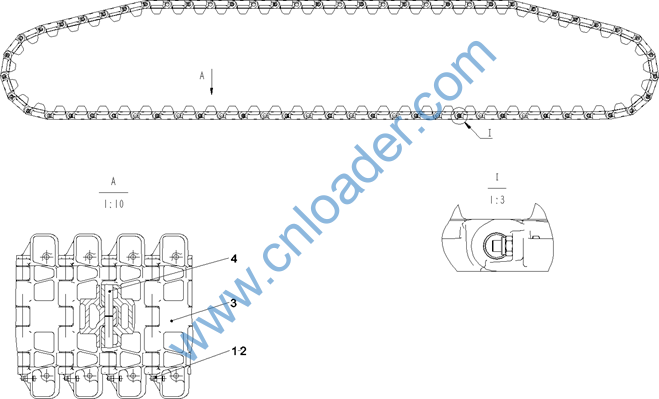

代码

名称

A210314000004

螺母M16GB6184

A210111000054

螺栓

13766443

履带板

13100947

联结销

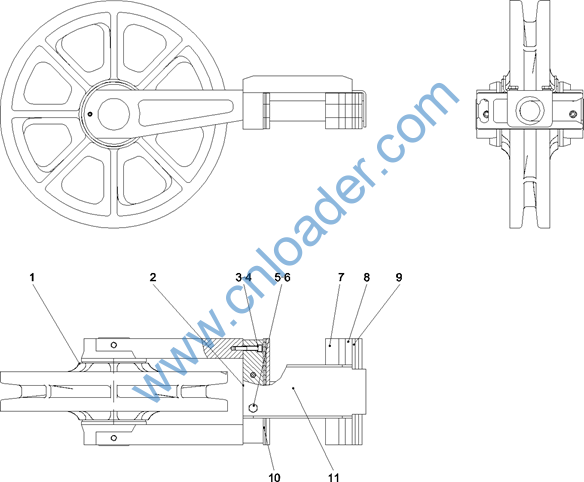

代码

名称

13294947

导向轮总成

13427745

调整架

A210204000362

螺钉M12×70GB70.1 10.9级

A210401000002

垫圈

A210111000263

螺栓

A210401000004

垫圈

13427739

垫块

13427740

垫块

13427738

垫块

13427741

垫块

13427742

固定板

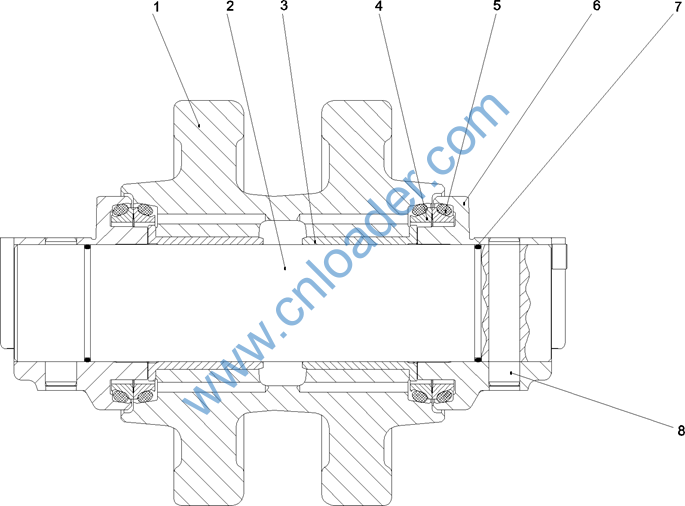

代码

名称

21003175

滚子

21007272

21005998

21006666

压铸型浮封环

21001810

浮封O型圈

21007310

轴承座

B230101000038

O形圈

21006418
