SWE35UF HYDRAULIC EXCAVATOR SWE35UF 履带式液压挖掘机（878500000000）.1
A．WORKING DEVICE A．工作装置部分
ARM ASSEMBLY 斗杆总成（878530000000）……………2
BUCKET CYLINDER 铲斗油缸（813696830002）……………3
BUCKET ASSEMBLY
STANDARD BUCKET ASSEMBLY
SWE40U-136 铲 斗 总 成 选 配 表
（813650000000） ………………4
40U 标 准 铲 斗 总 成 (520/ 0.11)
（813655000001） ………………5
QUICK EXCHANGE INSTALLATION（ITALY） 40U意大利快换（813652000000）…………6
STANDARD BUCKET ASSEMBLY 40U普通铲斗总成(300/0.06)
（813655000002） ………………7
STANDARD BUCKET ASSEMBLY
STANDARD BUCKET ASSEMBLY
QUICK EXCHANGE INSTALLATION（EUROPE）
QUICK EXCHANGE BUCKET ASSEMBLY
( EUROPE)
QUICK EXCHANGE BUCKET ASSEMBLY
( EUROPE)
QUICK EXCHANGE BUCKET ASSEMBLY
( EUROPE)
QUICK EXCHANGE BUCKET ASSEMBLY
( EUROPE)
BOOM ASSEMBLY
OFFSET ORGAN ASSEMBLY
40U普通铲斗总成(600/0.125)
（813655000004） ………………8
40U普通铲斗总成(1200/0.25)
（813655000005） ………………9
25/30U/40U欧洲快换（813652000001）….10
40U欧洲快换铲斗总成(350/0.06)
（813655000010） ……………… 11
40U欧洲快换铲斗总成(520/ 0.11)
（813655000006） ……………… 12
40U欧洲快换铲斗总成(600/0.125)
（813650200000） ……………… 13
40U欧洲快换铲斗总成(1200/0.25)
（813650300000） ……………… 14
动臂总成（878520000000）………….. 15
偏转头安装（878550000000）………….16
B．HYDRAULIC SYSTEM
ARM CYLINDER
BOOM CYLINDER
BOOM CYLINDER
ARM CYLINDER
SWING OIL CYLINDER
B．液压系统-元件
斗杆油缸（878596820000）…………….17
动臂油缸（878596810002）…………….18
动臂油缸（带防爆阀）（878596810003）….19
斗杆油缸（带防爆阀）（878596820001）….20
偏转油缸 (878596850000) …………..21
C．UPPER CARRIAGE C．上车部分
UP OF EXCAVATOR ASSEMBLY 上车总成（878510000000）……………22
OIL FILLER PIPE ASSEMBLY 偏转油缸黄油注油管总成（878510300000）..24
ROTARY SUPPORT OIL FOLLING PIPE
ASSEMBLY
回转支承黄油注油管总成（878510400000）..25
ROTARY MOTOR SUPPORT OIL FOLLING PIPE
ASSEMBLY
回转马达黄油注油管总成（878510500000）..26
HYDRAULIC OIL TANK ASSEMBLY 液压油箱安装（878515000000）……. ….27
FUEL TANK ASSEMBLY 燃油箱总成 (878510600000)………….29
AIR-CONDITIONING ASSEMBLY
INTERMEDIATE SEAL ASSEMBLY
STORAGE BATTERT ASSEMBLY
ENGINE ASSEMBLY
MAIN PUMP ASSEMBLY
FUEL PIPE LINE ASSEMBLY
ENGINE ASSEMBLY
SILENCER ASSEMBLY
AIR FILTER ASSEMBLY
COMPRESSOR INSTALLATION
COOLING SYSTEM ASSEMBLY
BALANCE WEIGHT ASSEMBLY
INSTALLATION OF BOTTOM SEAL PLATE
空调安装总成 (878510130000) ……….30
中间密封件总成 (878510700000) ……..32
电瓶安装（878510800000）……………33
发动机动力总成（878512000000）………34
液压泵安装（878512010000）…………..35
柴油管路安装（878512030000）………..36
发动机安装（878512020000） ………..37
消音器安装（878512020300）………….38
空滤器安装（878512020400）………….39
压缩机安装（878512020900）………….40
冷却系统（878512040000）…………..41
配重安装（878510120000）. ………….42
底封板安装（878510900000）………….43
平台海绵（878510110000）. ……. ……44
司机室密封海绵总成（878510140000）……45
SWE35UF 履 带 式 液 压 挖 掘 机 覆 盖 件 装 配
(878521000000) …………………..46
SWE35UF 履带式液压挖掘机右覆盖件附件组件
(878521070000) …………………..47
SWE35UF 履带式液压挖掘机右覆盖件总成
(878521010000) …………………..48
SWE35UF 履带式液压挖掘机覆盖件后盖总成
(878521020000) …………………..49
SWE35UF 履带式液压挖掘机覆盖件左盖总成
(878521030000) …………………..50
SWE35UF 履带式液压挖掘机覆盖件左围边总成
(878521040000) …………………..51
SWE35UF 履带式液压挖掘机覆盖件右围边总成
(878521050000) …………………..52
SWE35UF 履带式液压挖掘机覆盖件骨架总成
(878521060000) …………………..53
SWE35UF 后盖铰链总成(878521060300) ….54
SWE35UF 右覆盖件铰链总成(878521060500) 55
D．司机室部分
操作台安装（878510200000）…………..56
SWE35UF 右操纵箱总成（750708010040）….58
左操纵箱总成-2（750708010007）………59
行走操纵总成(878510204000)…………60
双联脚踏阀总成（862110210002）………61
小 型 无 尾 挖 掘 机 通 用 驾 驶 室 总 成
EXCAVATOR CAB ASSEMBLY
FLIP WINDOW ASSEMBLY
TOP RAIL ASSEMBLY
DOOR HINGE ASSEMBLY
DOOR ASSEMBLY
INTERIOR ASSEMBLY
（878800000000）………………….62
小 型 无 尾 挖 掘 机 通 用 驾 驶 室 总 成
（878800000000）………………….63
翻转窗总成（878804000000）………….64
顶护栏安装（878805000000）………….65
门铰链总成（867803000000）………….66
门总成（878802000000）………………67
内饰总成（小型无尾挖机）（878803000000）.68
E．CHASSIS ASSEMBLY E．下车总成
CHASSIS ASSEMBLY 下车总成（878540000000）……………69
DOZER ASSEMBLY 推土铲总成（878540200000）………….71
DOZER CYLINDER 推土油缸（813696840000）…………..72
DOZER CYLINDER 推土油缸（带液压锁）（878596840001）……73
F．ELECTRICAL SYSTEM F．电气系统
PLATFORM ELECTRICAL DEVICE ASSEMBLY SWE35UF 履带式液压挖掘机平台电气安装
（878597100000）…………………..74
CABLE FOR ACCUMULATOR NEGATIVE POLE
CABLE FOR ACCUMULATOR POSITIVE POLE
蓄电池负极电缆（720103000323）……….79
蓄电池正极电缆（878597100111）……….80
LOUDSPEAKER 电喇叭安装 (720407000068)………….81
LEVEL SENSOR ASSEMBLY 液位传感器安装 (720223000068) ……..82
CABIN ELECTRICAL DEVICE ASSEMBLY SWE35UF 司机室电气安装（878597200000）..83
PLATFORM ELECTRICAL DEVICE ASSEMBLY SWE35UF 履带式液压挖掘机平台电气系统
（878597100000）…………………..84
G．HYDRAULIC SYSTEM G．液压系统-接头和管路
MAIN PUMP HYDRAULIC PIPELINE ASSEMBLY 主泵液压管路安装………………….85
OIL RETURN HYDRAULIC PIPELINE 回油液压管路安装………………….86
878530000000 S1 ARM ASSEMBLY 斗杆总成 1 101-

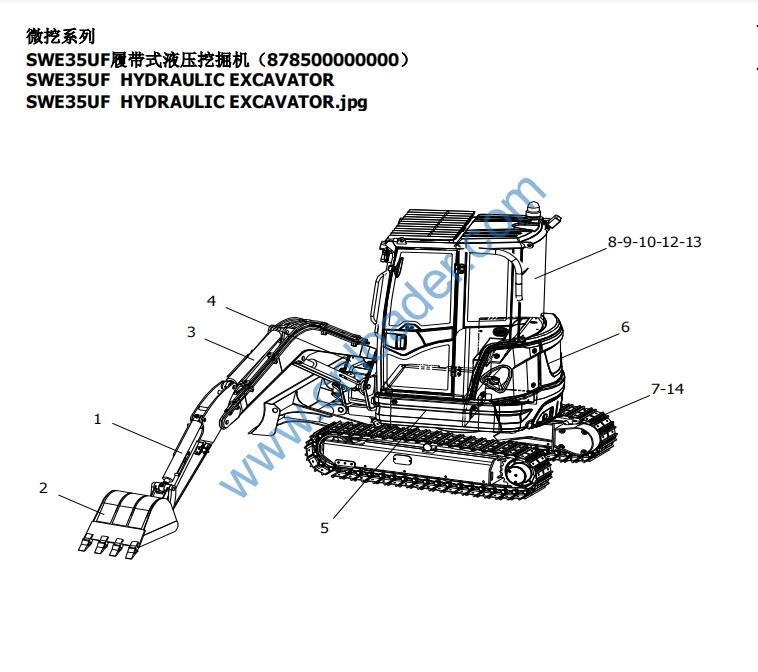

SWE35UF HYDRAULIC EXCAVATOR.jpg 2 813650000000 A1 BUCKET ASSEMBLE SELECTION TABLE SWE40U-136铲斗总成选配表 1 101-
3 878520000000 S2 BOOM ASSEMBLY 动臂总成 1 101-
4 878550000000 S3 OFFSET ORGAN ASSEMBLY 偏转头安装 1 101-
5 878510000000 S3 UP OF EXCAVATOR ASSEMBLY 上车总成 1 101-
878510000000 S4 UP OF EXCAVATOR ASSEMBLY 上车总成 1 104-
6 878521000000 S2 HOOD ASSEMBLY SWE35UF履带式液压挖掘机覆盖件装配 1 101-
7 878540000000 S2 CHASSIS ASSEMBLY 下车总成 1 101-
8 878800000000 S3 EXCAVATOR CAB 小型无尾挖掘机通用驾驶室总成 1 101-
9 878597000000 S1 ELECTRICAL SYSTEM SWE35UF履带式液压挖掘机电气系统 1 101-
10 878596000000 S1 HYDRAULIC SYSTEM SWE35UF液压挖掘机液压系统总图 1 101-
11 878595000000 S1 SIGNS ASSEMBLY SWE35UF标识设计 1 101-
12 878598000001 S2 ACCESSORIES LIST 随机附件清单 1 101-
13 829999000001 A1 TOOL LIST SWE25工具清单 1 101-
14 878540000001 S2 CHASSIS ASSEMBLY 下车总成（配NACHI行走马达） 1 101
701702105501 1 CYLINDRICAL PIN 圆柱销10X55 GB/T 119.2 2 101-

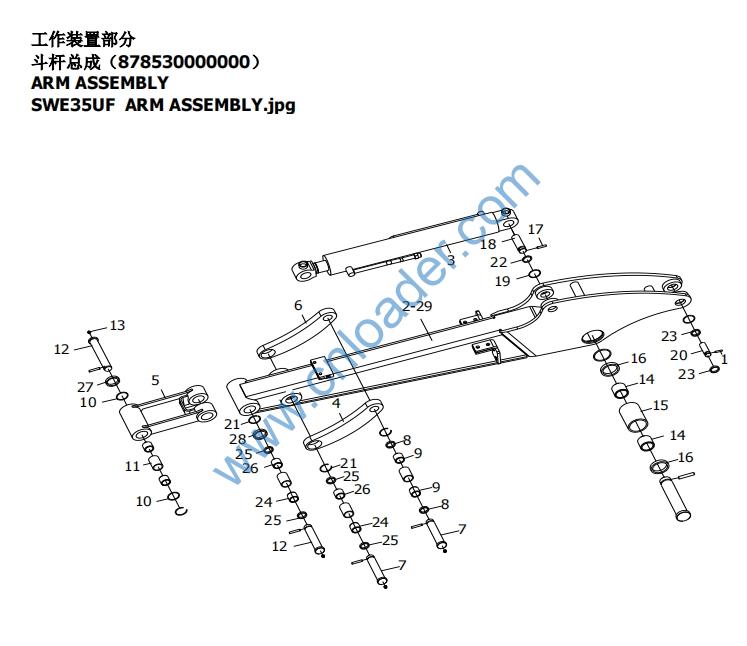

SWE35UF ARM ASSEMBLY.jpg 2 878530100000 S2 BUCKET ROD 斗杆焊接 1 101-
3 813696830002 S2 BUCKET CYLINDER 铲斗油缸 1 101-
4 813654000100 A4 LEFT ROCKER ARM 左摇臂 1 101-
5 813654300000 A4 CONNECTING ROD 连杆 1 101-
6 302490000407 A3 ROCKER ARM 摇臂 1 101-
7 304020002397 A1 SHAFT 轴 2 101-
8 730652000027 1 DUSTBAND 防尘圈DLW03501 45X35X4 10 101-
9 305040001400 A1 SHAFT SLEEVE 轴套 8 101-
10 703201069003 1 O-RING SEAL O形密封圈69X5.30GGB3452.1-92 4 101-
11 305040000059 A1 BUSH 1 衬套1 3 101-
12 304020002398 A1 SHAFT 1 轴1 2 101-
13 703101010001 1 OIL CUP 油杯M10X1(钢制) JB/T 7940.1进口 5 101-
14 305040001399 A1 SHAFT SLEEVE 1 轴套1 2 101-
15 305040000061 A1 BUSH 衬套 1 101-
16 730652000026 1 DUSTBAND 防尘圈DLW04002 50X40X5 2 101-
17 701702010005 1 PIN 销B10X50 GB119 5 101-
18 304020002399 A1 SHAFT 2 轴2 1 101-
19 305070500012 A1 STEEL CABLE BAFFLE RING 钢丝挡圈 2 101-
20 304020002400 A1 SHAFT 3 轴3 1 101-
21 301020103001 A1 STEEL CABLE BAFFLE RING 钢丝挡圈 5 101-
22 810254020000 A2 GASKET UNIT III 垫片组 III(63X36) 1 101-
23 813651020000 A2 GASKET UNIT II 垫片组II(64X41) 2 101-
24 304020002401 A1 QUICK CHANGE SHAFT 快换轴A 2 101-
25 305070000235 A1 WASHER 垫片 4 101-
26 304020002402 A1 QUICK CHANGE SHAFT 快换轴A 2 101-
27 813654010000 A2 GASKET UNIT V 垫片组V(58X36) 1 101-
28 813654020000 A2 GASKET UNIT VI 垫片组VI(70X36) 1 101-
29 878530200000 S2 BUCKET ROD 斗杆（加长200mm) 1 101-
1 305040002222 S1 BUSH 衬套 2 101-

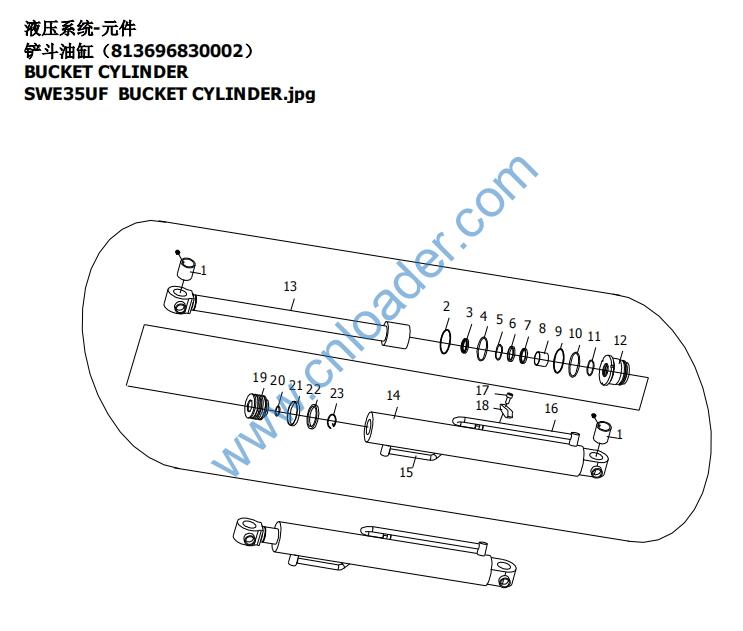

SWE35UF BUCKET CYLINDER.jpg 2 302010006152 S1 STOP COLLAR OF DUSTBAND 防尘圈挡圈D59 1 101-
3 730652000241 1 DUSTBAND 防尘圈DKBI FD2633GO 1 101-
4 730603000026 1 O-RING O形圈G70 (A70) 9-5510 N674-70 1 101-
5 730654000095 1 DUST SEAL 挡圈45X55X3 1 101-
6 730601000303 1 PISTON ROD SEAL PART 活塞杆密封件ISI FU0567KO 1 101-
7 730601000315 1 BUFFER RING 缓冲环HBY 45X60.5X6 1 101-
8 750502000002 1 SELF LUBRICATING SHAFT BEARING 自润轴承MB4525 1 101-
9 730654000043 1 DUST SEAL 挡圈65X70X1.25 1 101-
10 730603000090 1 O-RING O形圈G65 (A90) 9-5509 N552-90 1 101-
11 301020003010 S10 STOP COLLAR 弹簧挡圈φ50X3 1 101-
12 305090002697 S1 CYLINDER HEAD 缸头 1 101-
13 813696830102 S1 PISTON ROD SEAL PART 活塞杆组件 1 101-
14 813696830203 S3 CYLINDER BARREL UNIT 缸筒组件 1 101-
15 813696830302 S2 Pipeline module I 油管组件Ⅰ 1 101-
16 813696830402 S2 Pipeline module II 油管组件Ⅱ 1 101-
17 302030037937 S4 SINGLE PIPE CLAMP 单孔管夹（Φ14） 2 101-
18 701104012025 1 BOLT 螺栓M12X30-10.9-DKL GB/T 5783 2 101-
19 305090002228 S1 PISTON 活塞 1 101-
20 730603001132 1 O-RING O型圈CO 0203U2 39.4X3.1 1 101-
21 730651000029 1 GUIDE RING 导向环KFR 6503 Q5029 2 101-
22 730602000270 1 PISTON SEAL 活塞密封OMK-MR 70X54.5X5.9 1 101-
23 301020000031 S10 LOCK RING 锁圈 1 101-
813655000001 A2 STANDARD BUCKET ASM 40U标准铲斗总成(520/ 0.11) 1 101-

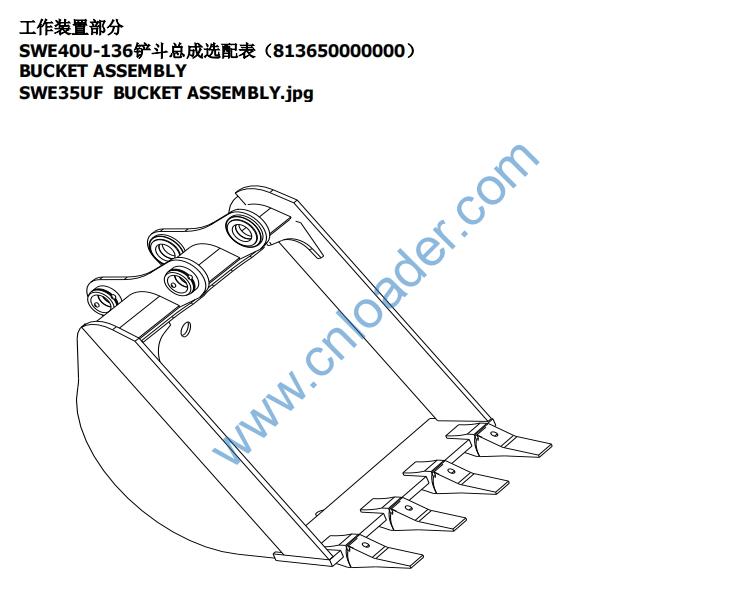

SWE35UF BUCKET ASSEMBLY.jpg 2 813652000000 A4 QUICK EXCHANGE INSTALLATION（ITALY） 40U意大利快换 1 101-
3 813655000002 A2 GENERAL PURPOSE BUCKET ASM 40U普通铲斗总成(300/0.06) 1 101-
4 813655000004 A2 GENERAL PURPOSE BUCKET ASM 40U普通铲斗总成(600/0.125) 1 101-
5 813655000005 A2 GENERAL PURPOSE BUCKET ASM 40U普通铲斗总成(1200/0.25) 1 101-
6 813652000001 A3 QUICK EXCHANGE INSTALLATION（EUROPE） 25/30U/40U欧洲快换 1 101-
7 813655000010 A2 QUICK EXCHANGE BUCKET ASSEMBLY(EUROPE) 40U欧洲快换铲斗总成(350/0.06) 1 101-
8 813655000006 A2 QUICK EXCHANGE BUCKET ASSEMBLY(EUROPE) 40U欧洲快换铲斗总成(520/ 0.11) 1 101-
9 813650200000 A1 QUICK EXCHANGE BUCKET ASSEMBLY(EUROPE) 40U欧洲快换铲斗总成(600/0.125) 1 101-
10 813650300000 A1 QUICK EXCHANGE BUCKET ASSEMBLY(EUROPE) 40U欧洲快换铲斗总成(1200/0.25) 1 101-
1 813655100001 A1 ARC BUCKET 弧形铲斗(526mm 0.11) 1 101-

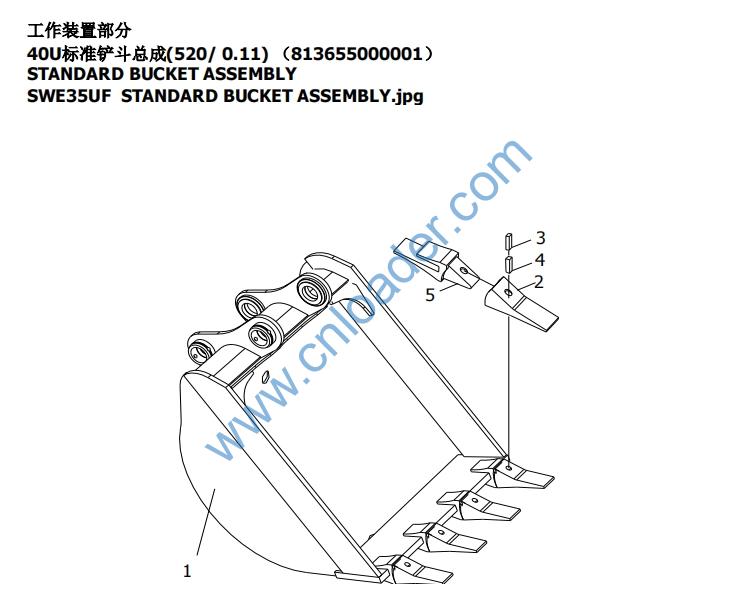

SWE35UF STANDARD BUCKET ASSEMBLY.jpg 2 750601000027 1 BUCKET TOOTH 斗齿PC35 4 101-
3 750601000032 1 PIN 销子18pin 4 101-
4 750601000033 1 RUBBER OF BUCKET TOOTCH 斗齿橡胶18LK 4 101-
5 750601000026 1 BUCKET TOOTH HOLDER 斗齿座PC35 4 101-
1 813652010000 A3 QUICK EXCHANGE HEAD 快换头 1 101-

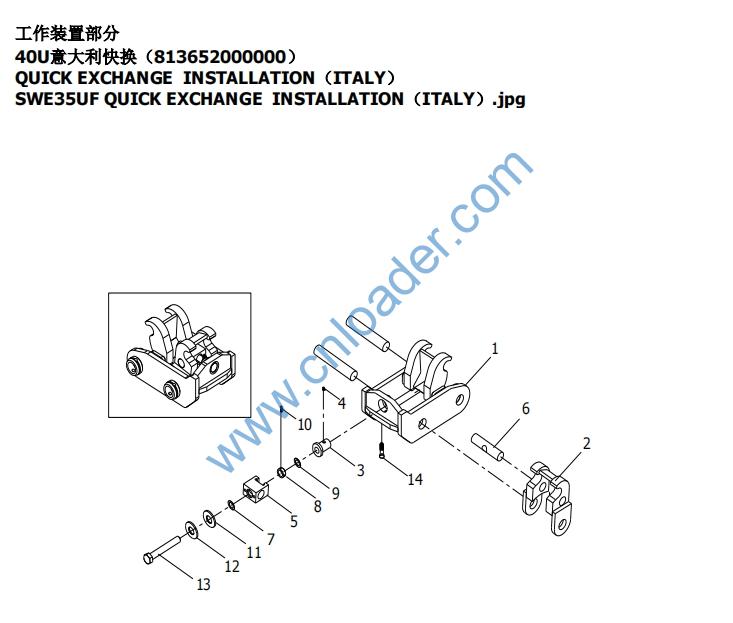

SWE35UF QUICK EXCHANGE INSTALLATION（ITALY）.jpg 2 813652020000 A2 HOOK BOARD OF GROUPWAREE 勾板组件 1 101-
3 305060002564 A1 COVER 套 1 101-
4 703101010001 1 OIL CUP 油杯M10X1(钢制) JB/T 7940.1进口 1 101-
5 307990000086 A1 SEAT 座 1 101-
6 304020000327 A1 SHAFT 轴 1 101-
7 730652000063 1 DUSTBAND 防尘圈DLW02501 35X25X4 1 101-
8 305070000168 A1 SNAP RING 卡环 1 101-
9 305070000172 A1 COPPER WASHER 铜垫圈 1 101-
10 701318008001 1 SCREW 螺钉M8X12 GB/T 79 4 101-
11 701504024002 1 WASHER 垫圈24-DKL GB/T 97.1 1 101-
12 701510024002 1 WASHER 垫圈24-DKL GB/T 93 1 101-
13 304050000153 A1 BOLT 螺杆 1 101-
14 701104008042 1 BOLT 螺栓M8X50-8.8-DKL GB5783 1 101-
1 813655100002 A1 BUCKET 铲斗体(300mm 0.06m3) 1 101-

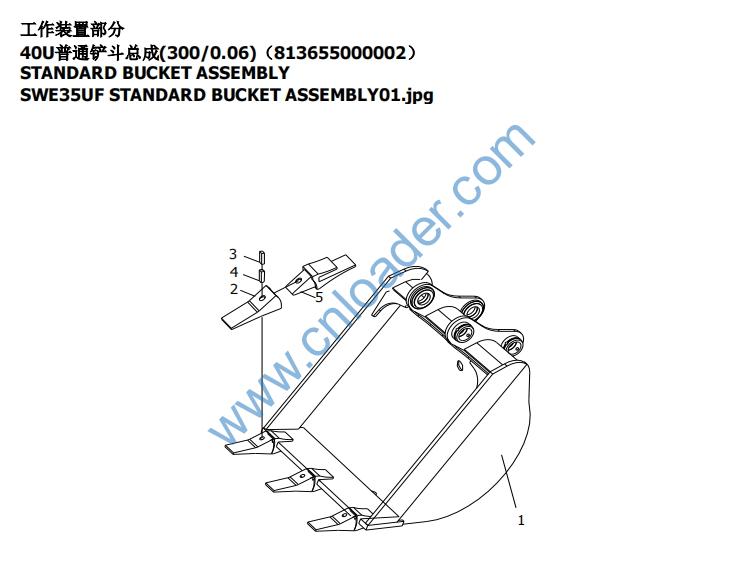

SWE35UF STANDARD BUCKET ASSEMBLY01.jpg 2 750601000027 1 BUCKET TOOTH 斗齿PC35 3 101-
3 750601000032 1 PIN 销子18pin 3 101-
4 750601000033 1 RUBBER OF BUCKET TOOTCH 斗齿橡胶18LK 3 101-
5 750601000026 1 BUCKET TOOTH HOLDER 斗齿座PC35 3 101-
