工作平台总成 00771400120000000 1-1
第二章 臂架 2-1
飞臂 00771100210000000 2-1
臂架总成 00771100310000000 2-5
拖链机构 00771100710000000 2-17
连杆机构 00771100610000000 2 -19
第三章 转台 3-1
转台总成 00771100850000000 3-1
回转机构 00771100900000000 3-9
配重 00771101010000000 3-13
机罩 00771101110000000 3-15
第四章 底盘 4-1
底盘总成 00771102820000000 4-1
第五章 动力系统 5-1
排气系统 00771107151000000（久保田发动机） 5-1
进气系统 00771107150800000（久保田发动机） 5-3
散热系统 00771107150600000（久保田发动机） 5-5
燃油系统 00771107150400000（久保田发动机） 5-7
发动机安装 00771107150200000（久保田发动机） 5-9
发动机安装 00771107170200000（道依茨美四发动机） 5-11
燃油系统 00771107170400000（道依茨美四发动机） 5-13
散热系统 00771107170600000（道依茨美四发动机） 5-15
进气系统 00771107170800000（道依茨美四发动机） 5-19
排气系统 00771107171000000（道依茨美四发动机） 5-21
第六章 液压系统 6-1
车架液压件安装（前马达）00771105200600000 6-1
车架液压件安装（后马达）00771105200600000 6-3
车架液压件安装（回油块）00771105200600000 6-5
车架液压件安装（行走分流阀）00771105200600000 6-7
车架液压件安装（转向油缸）00771105200600000 6-9
转台液压件安装（泵）00771105220800000 6-11
转台液压件安装（补油过滤器）00771105220800000 6-13
转台液压件安装（高压过滤器）00771105220800000 6-15
转台液压件安装（应急电机泵）00771105220800000 6-17
转台液压件安装（主阀）00771105220800000 6-19
转台液压件安装（行走控制阀）00771105220800000 6-21
平台液压件安装（飞臂阀）00771105201000000 6-23
平台液压件安装（摆动缸）00771105201000000 6-25
中心回转接头安装 00771105201200000 6-27
平衡阀组安装（变幅平衡阀） 00771105221400000 6-29
平衡阀组安装（伸缩平衡阀） 00771105221400000 6-31
平衡阀组安装（回转平衡阀） 00771105221400000 6-33
平衡阀组安装（飞臂平衡阀） 00771105221400000 6-35
平衡阀组安装（调平平衡阀） 00771105221400000 6-37
平衡阀组安装（浮动平衡阀） 00771105221400000 6-39
液压油箱 00771105211600000 6-41
第七章 电气系统 7-1
00771106220410000 TD2.9 7-1
00771106200410000 D447 7-5
00771106230410000 7-9
ECU 电缆束 00771106220420000 TD2.9 7-13
ECU 电缆束 00771106200420000 D447 7-15
ECU 电缆束 00771106230420000 7-17
00771106200440000 拖链电缆改制 00771106210640010 7-19
00771106201030050 TD2. 9 7-21
00771106200450000 D447 7-23
00771106230450000 7-25
第八章 标贴 8-1
00771107000000000 8-1

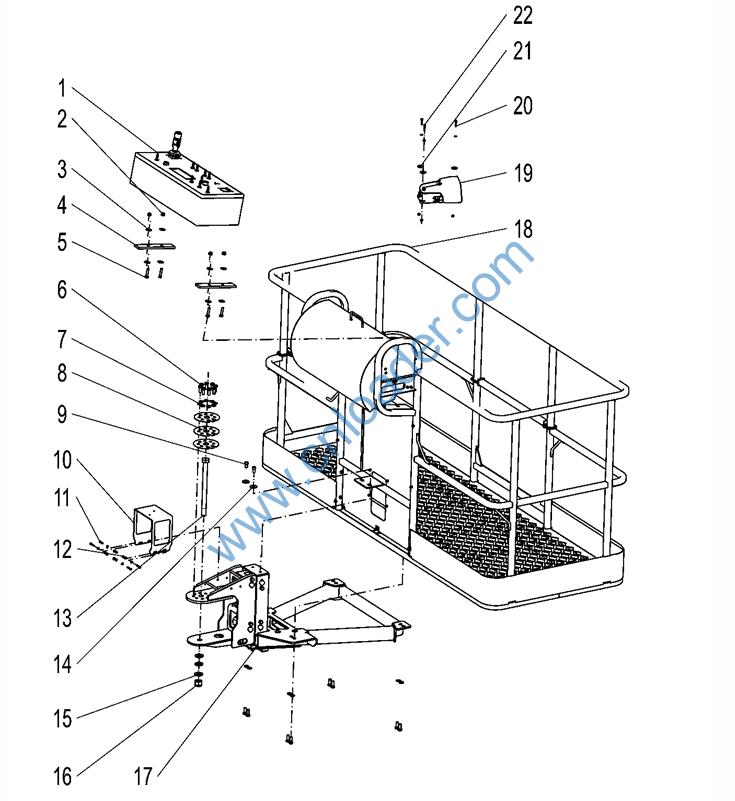

00773406200210000 平台电控箱总成
1040200504 螺母M10-8
1040302512 垫圈 10-200HV
00773406300201030 橡胶垫
1040004508 螺栓M10×45-8.8
1040004653 螺栓M12×30-10.9
1040302490 垫圈 12-200HV
00772700100001010 摆动缸调整垫片
1040102042 螺钉M12×20-10.9-DKL
00771100100001010 液压阀支架
1040006017 螺钉M6×25-A2-70
1040201896 螺母M6-8
00771400100401080 自制螺栓
1040302821 垫圈 12-200HV
1040301511 垫圈 24-200HV
1040201111 螺母M24-10
00771400120400000 托架组件
00771400120200000 平台组件
1020521022 脚踏开关
1040300771 垫圈 6-200HV
00773406300201010 垫片
1040101643 螺钉M6×30-A2-70
1040201902 螺母M6-6
1040300771 垫圈 6-200HV
1040102773 螺钉M6×40-8.8

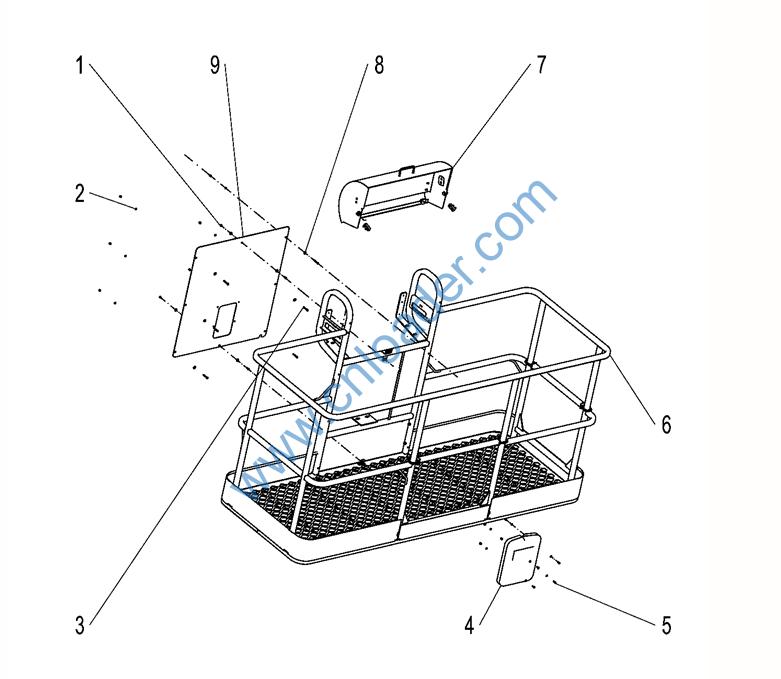

1999904986 文件盒
1040102774 螺钉M6×15-8.8
00771400120210000 平台焊件

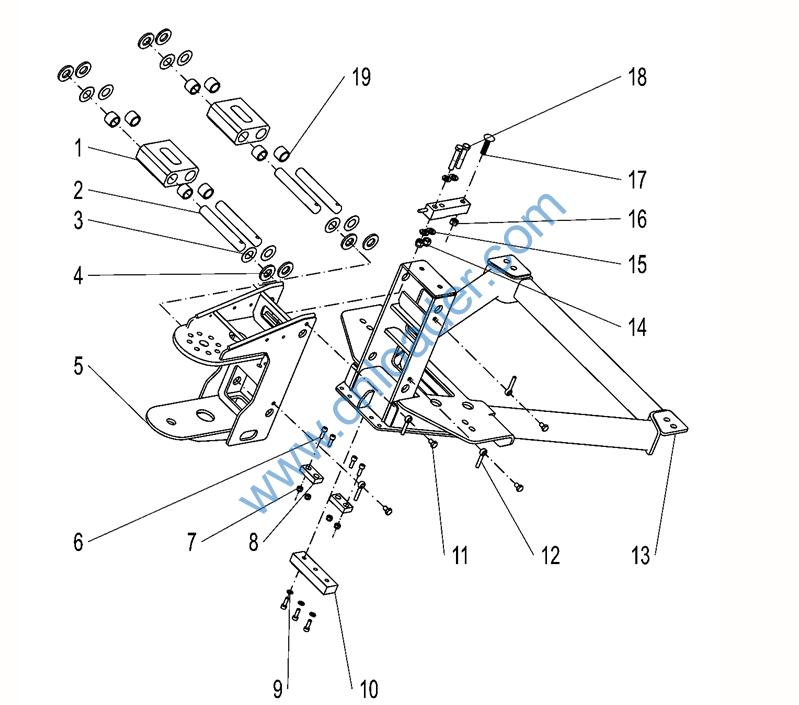

00773400100260000 护罩安装
1040300735 垫圈 6-200HV
00773400100201010 挡板Ⅰ
00773400130401010 连杆
00773400130401020 轴I
00773400130401050 垫块 II
00773400130401040 垫块I
00772700100410000 过渡座
1040103112 螺钉M8×25-8.8
1040200503 螺母M8-8
00773400130401060 垫块 III
1040301515 垫圈 8-200HV
00773400100401040 垫块
1040004646 螺栓M10×15-8.8
00773702800001380 止动销
00771400120420000 托架焊件
1040201163 螺母M12-10
1040302490 垫圈 12-200HV
1040201381 螺母M12-8
1040006458 加强半圆头方径螺栓M12×
50-8.8（全螺纹）
1040001703 螺栓M12×65-10.9

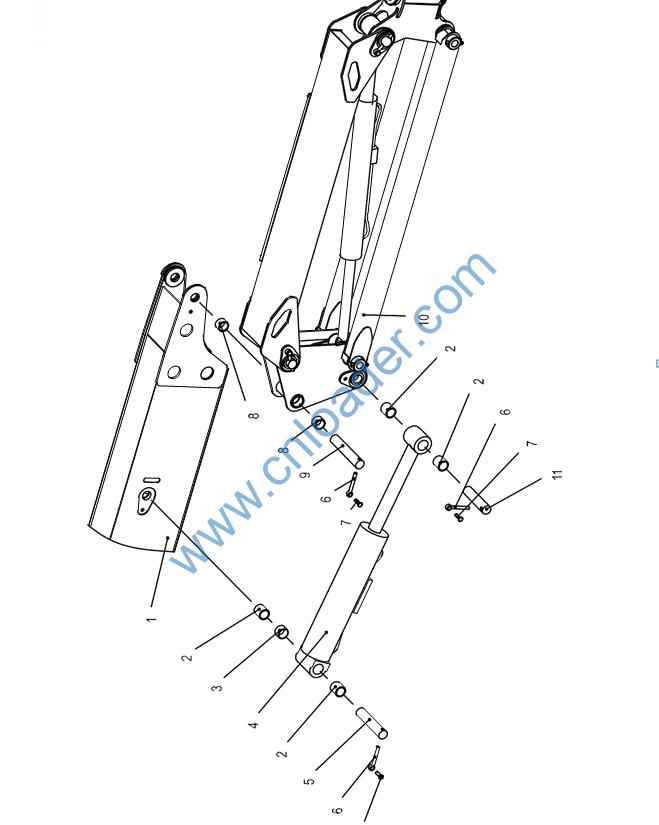

00771900311001240 滚轮轴承
00771100311600000 三节臂焊件
00771400301601020 免润滑轴承
00771100300001050 缸筒隔套
00771100301000000 上调平油缸
00771100300001040 上调平油缸销
00773400200001070 止动销
1040002437 六角头螺栓 全螺纹
M12×35-8.8

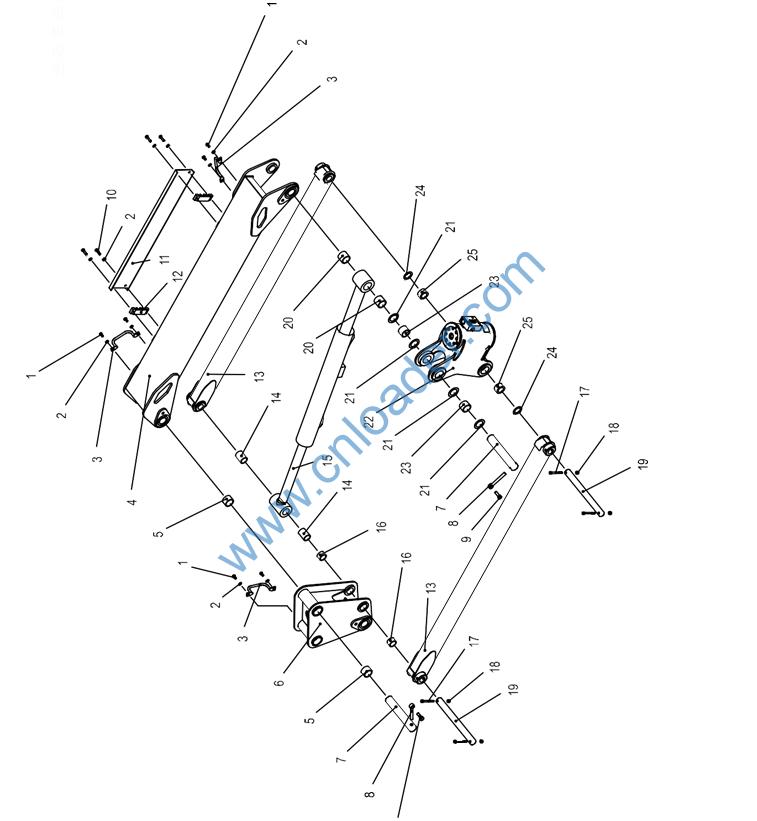

00771400200001130 免润滑轴承
00771100210001010 上连杆销轴
00771100210000000 飞臂
00771100210001030 主臂连接销轴
1040004590 六角头螺栓 全螺纹
M8×14-8.8
1040301515 平垫圈 A 级 8-200HV
00771400211200000 活动管夹
00771100210200000 上连杆
00771400200001020 免润滑轴承
00771100200600000 支座
00771100210001010 上连杆销轴
00773400200001070 止动销φ12×100*
1040002437 六角头螺栓 全螺纹
M12×35-8.8
1040002458 六角头螺栓 全螺纹
M8×40-8.8
00771100200001020 管线护板
00771100210001090 过管套
00771100210400000 下连杆
00771100200001080 免润滑轴承
00771100200600000 飞臂变幅油缸
00771100210001040 免润滑轴承
1040103116 内六角圆柱头螺钉
M8×75-10.9
1040200503 1 型非金属嵌件六角锁紧螺母
M8-8
00771100210001020 下连杆销轴
00771100200001070 免润滑轴承
00771100210001070 垫片I
1010201535 摆动缸
00771100210001050 免润滑轴承
00771100210001080 垫片 II
00771100210001060 免润滑轴承

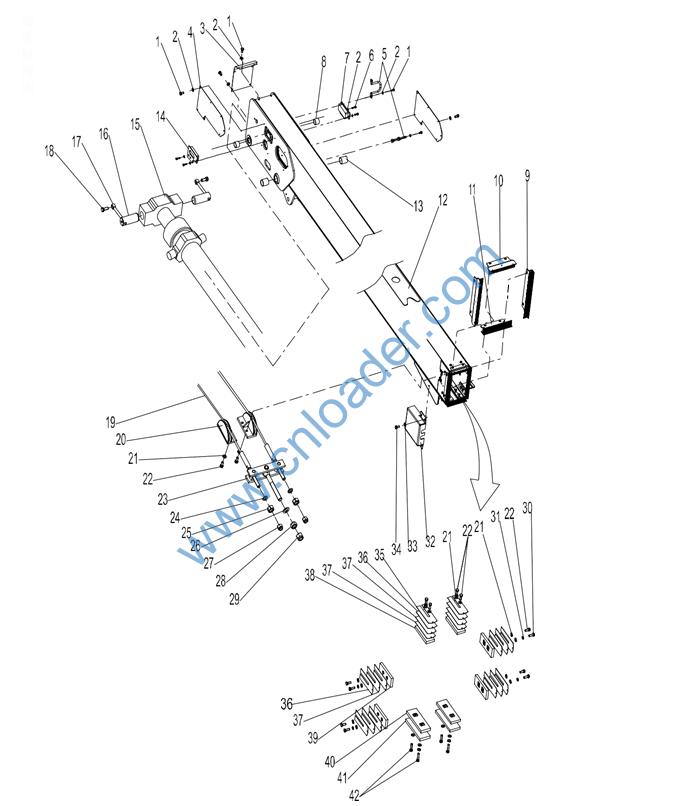

1040004517 螺栓M8×16-8.8
1040301515 垫圈 8-200HV
00771100301800000 封板焊件
00771100300001030 侧盖板
00771400711800000 活动管夹
1040004519 螺栓M8×25-8.8
00771100310890000 盖板焊件右
00771100301201010 免润滑轴承
00771100301220000 侧防尘刷
00771100301230000 上防尘刷
00771100301210000 下防尘刷
00771100310200000 一节臂
00771100301201020 免润滑轴承
00771100310880000 盖板焊件左
00771100300810000 伸缩油缸
00771100300801010 伸缩油缸销
00773400400001250 止动销
1040004570 螺栓M16×30-8.8
00771100300801030 缩臂钢丝绳
00771400300830000 固定滑轮
1040302489 垫圈 10-200HV
1040002434 螺栓M10×25-8.8
00771100300820000 缩臂绳平衡机构
1040302492 垫圈 16-200HV
1040201382 螺母M16-8
1040302493 垫圈 20-200HV
1040201096 螺母M16-9
1040201484 螺母M20-10
1040200741 螺母M20-10
1040004565 螺栓M10×30-8.8
1040301502 垫圈 10-200HV
00771100300001070 传感器罩板
1040302410 垫圈 4-200HV
1040004591 螺栓M4×8-8.8
00773400300001130 调整垫片 IV
00773400300001140 调整垫片V
00773400300001150 调整垫片VI
00771400301250000 滑块
00771100301250000 滑块
00771400301240000 滑块
00771100301401040 下滑块垫块
1040004507 螺栓M10×40-8.8
00771100310200000 一节臂焊件
00771100310600000 三节臂焊件

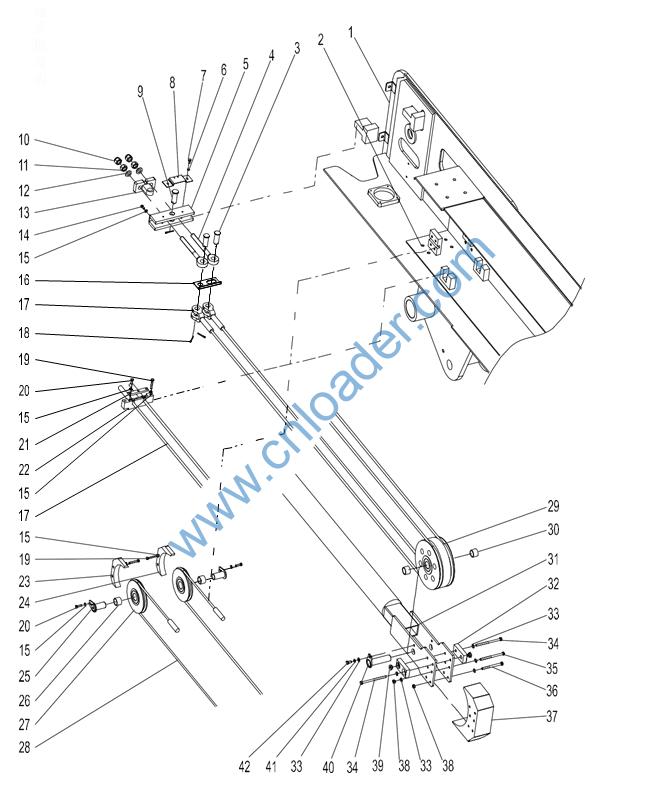

00771100300801090 销轴I
00771100300801060 绳头
00771100300850000 挡板焊件
1040300771 垫圈 6-200HV
1040004517 螺栓M8×16-8.8
00771100300860000 支架焊件
00771100300801100 销轴 II
1040200741 螺母M20-10
1040201484 螺母M20-10
1040302493 垫圈 20-200HV
00771100300801080 摆动支座
1040004518 螺栓M8×20-8.8
1040301515 垫圈 8-200HV
00771100300801040 防止转动板
00771100300801020 伸臂钢丝绳
1040500394 开口销 5×40
1040000135 螺栓M8×55-8.8
1040004519 螺栓M8×25-8.8
00771100301601020 压板
00771100301601010 固定支座
00771100300801050 滑轮罩右
00771100300801070 滑轮罩左
00771100300870000 缩臂滑轮销
00771400300801010 免润滑轴承I
00771400300850000 缩臂滑轮
00771100300801030 缩臂钢丝绳
00771100300840000 伸臂滑轮
00771100300801030 免润滑轴承 II
00771100300810000 伸缩油缸
00771100300801110 滑轮侧滑块
1040302489 垫圈 10-200HV
1040004620 螺栓M10×150-8.8
1040004594 螺栓M10×140-8.8
1040004554 螺栓M10×130-8.8
00771100310801120 滑轮滑块
1040200113 螺母M10-8
00771400301241020 T 型螺母
00771100300830000 伸臂滑轮销
1040301502 垫圈 10
1040002433 螺栓M10×20-8.8
