1、上车 UPPER STRUCTURE

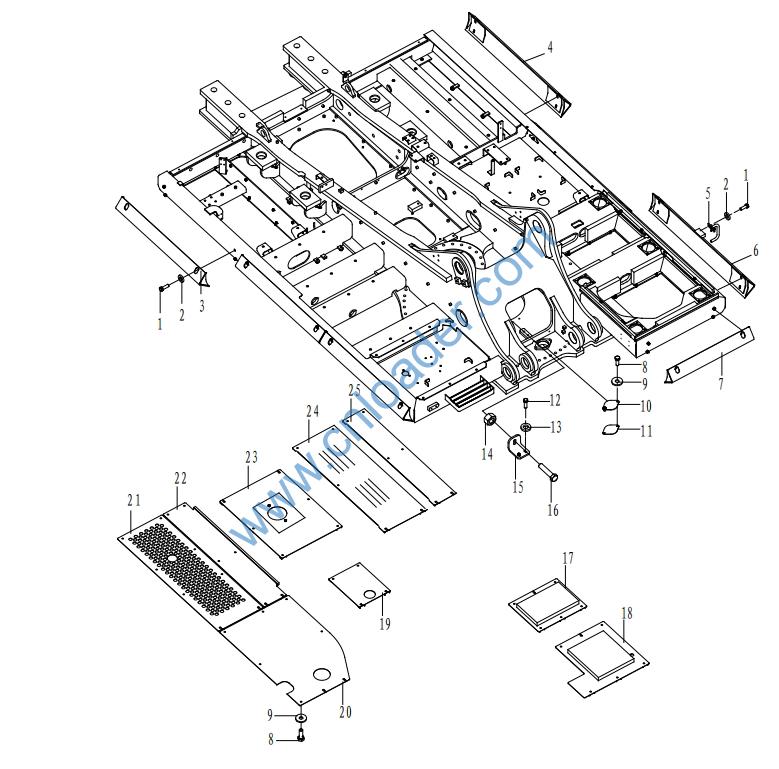

314004099 回转平台 Revolving Frame…………………………………………………………………..1010-001
314004226 回转装置 Swing Device……………………………………………………………………….1020-001
800555423 回转支承 Bearing…………………………………………………………………………..1020-001
314004494 配重 Counterweight……………………………………………………………………………1030-001
314004286 工具箱 Tool Box………………………………………………………………………………….1040-001
314004301 机棚 Apparatus Cab……………………………………………………………………………..1050-001
314006448 扶手 Handrail………………………………………………………………………………………1070-001
314006386 驾驶室总成 Cab Assy…………………………………………………………………………..1100-001
802140532 驾驶室 Cab…………………………………………………………………………………………1110-001
314004529 发动机系统 Engine System………………………………………………………………….1200-001
800155602 散热器 Radiator……. ………………………………………………………………………..1210-001
314004587 柴油箱 Fuel Tank…………………………………………………………………………………1310-001
314004632 上车液压管路 Hydraulic Piping……………………………………………………………1400-001
314004725 液压油箱 Hydraulic Oil Tank………………………………………………………………..1410-001
803079766 回转马达 Swing Motor…………………………………………………………………………1420-001
803087435 主泵 Main Pump………………………………………………………………………………….1440-001
803088428 主阀 Multiway Valve……………………………………………………………………………1460-001
803009799 叶片马达 Vane Motor………………………………………………………………………………..1470-001
803082268 风扇泵 Vane pump…………………………………………………………………………………1480-001
803417778 风扇阀组 Vane Valve……………………………………………………………………………1490-001
314004605 先导液压管路 Pilot Hydraulic Piping…………………………………………………….1500-001
803007152 左先导阀 Left Pilot Valve…………………………………………………………………….1510-001
803007151 右先导阀 Right Pilot Valve…………………………………………………………………..1520-001
803072054 脚先导阀 Pedal Pilot Valve…………………………………………………………………..1530-001
314004098 电气控制系统 Electric Control System……………………………………………….1600-001
314004509 空调系统 Air Conditioner System…………………………………………………………1610-001
2、下车 UNDERCARRIAGE
314006149 底盘总成 Undercarriage Assy……………………………………………………………….2010-001
800352563 履带总成 Track Assembly……………………………………………………………………2020-001
800305457 涨紧机构 Tensioner Device………………………………………………………………..2030-001
314007095 下车液压管路 Hydraulic Piping……………………………………………………………2100-001
800305453 中心回转体 Center Swivel Joint……………………………………………………………2110-001
803007124 行走马达 Travel Motor………………………………………………………………………..2121-001
3、工作装置 EQUIPMENT
314008778 工作装置 Worker………………………………………………………………………………3010-001
314008782 集中润滑 Centralized Lubrication…………………………………………………………3090-001
314008525 工作装置管路 Front Piping………………………………………………………………….3100-001
XE490D 液压挖掘机零件图册
XE490D HYDRAULIC EXCAVATOR PARTS MANUAL
VIII
803080193 动臂油缸（左） Boom Cylinder(L)……………………………………………………….3111-001
803080192 动臂油缸（右） Boom Cylinder(R)………………………………………………………….3112-001
803090599 斗杆油缸 Arm Cylinder……………………………………………………………………….3120-001
803081200 斗杆油缸 Arm Cylinder……………………………………………………………………….3121-001
803075664 铲斗油缸 Bucket Cylinder……………………………………………………………………3130-001
803092505 铲斗油缸 Bucket Cylinder……………………………………………………………………3131-001
5、标志 SIGN
314006226 标志 Sign……………………………………………………………………………………………5010-001
9、随机备件
随机备件……………………………………………………….
805006413
329900298
314004206
314004208
314007463
314004210
314007484
805046416
329900343
314007446
314007445
805006332
329900300
805203192
314007454
805046843
314004189
314004185
314007482
314004204
314004198
314004200
314007477
314004193
314007486
314007440 Rubber
314007447 Rubber
314004106 Rubber
314007441 Rubber
314007448 Rubber
314007442 Rubber
314007444 Rubber
314007456 Rubber
314007451 Rubber
314007443 Rubber
314007452 Rubber
314007453 Rubber
314007466 Sponge
314007472 Sponge
314007469 Sponge
314004108 Sponge
314004109 Sponge
314004111 Sponge
314004107 Sponge
314004102 Sponge
314007450 Sponge
314004110 Sponge
314007449 Sponge
314004101 Sponge
314004100 Sponge
314004103 Sponge
803189661 Joint
312000430 Hose
801905467 Clamp
805338277 Washer
805046504 Bolt
314008289 Pin
803172177 Joint
803173361 Joint
803079766 Swing Device
329900938 Bolt
805338299 Washer
803182812 Hose
805046462 Bolt
312601232 Joint
805338279 Washer
314008286 Board
312000424 Nut
803109827 Plug
800555423 Swing Bearing
803409037 Joint
819958008 Hose
314008285 Washer
329900935 Bolt
329900990 Bolt
314008287 Washer
801102854 Joint
801102863 Oiler Cup
805046533 Bolt
314008781 Oil block
314008288 Pin

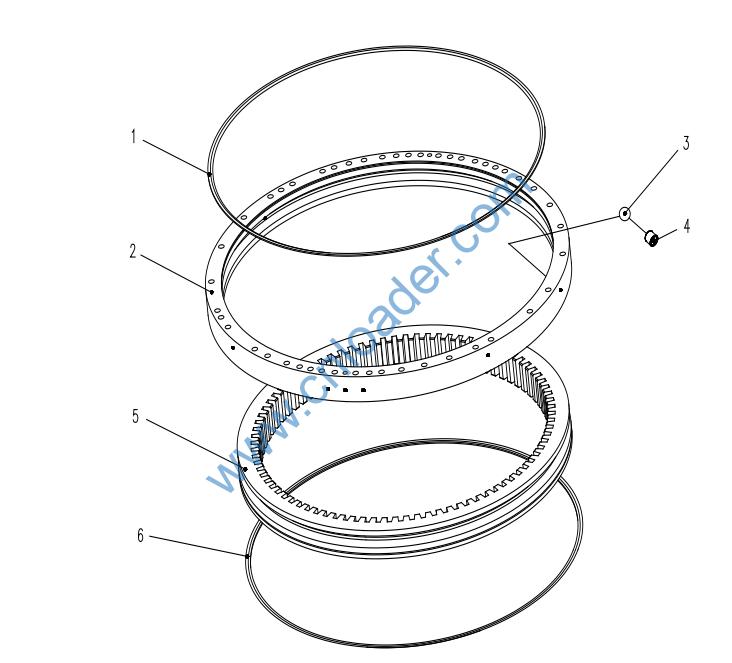

800555592 上密封圈 Seal Ring
800555593 外圈 Outer Race
800555594 滚珠 Ball
800555595 分隔块 Separator
800555596 内圈 Inner Race
800555597 下密封圈 Seal Ring

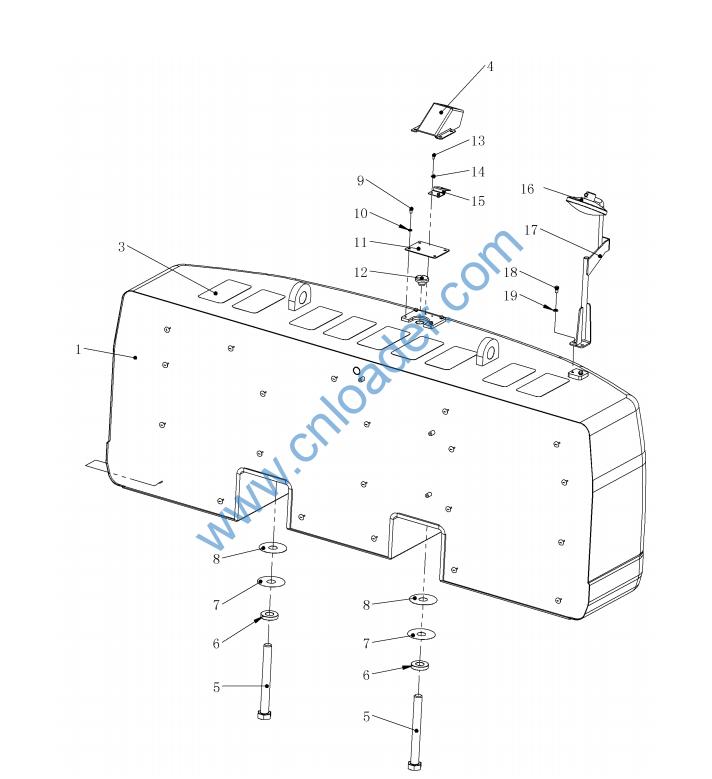

1 314004495 配重体（浅灰配黄）
Counter Weight
1
3 329900391 防滑纸 Anti-Skid Tape 10
4 314006696 摄像头护盖 Cover 1
5 314006703 螺栓 Bolt 6
6 314006702 垫圈 Washer 6
7 329900606 调整垫片 Washer 6
8 329900622 调整垫片 Washer 6
9 805046524 螺栓 Bolt 4
10 329900302 加厚平垫圈 Washer 4
11 314006704 盖板 Cover 1
12 314006705 橡胶塞 rubber plunger 1
13 805046504 螺栓 Bolt 2
14 329900301 厚平垫圈 Washer 2
15 314006699 支架 Bracket 1
16 801968416 配重反光镜 Mirror 1
17 314006690 镜支架 Bracket 1
18 805046469 螺栓 M12×25 2
10.9 （达克罗） Bolt
19 329900303 加厚平垫圈 Washer 2

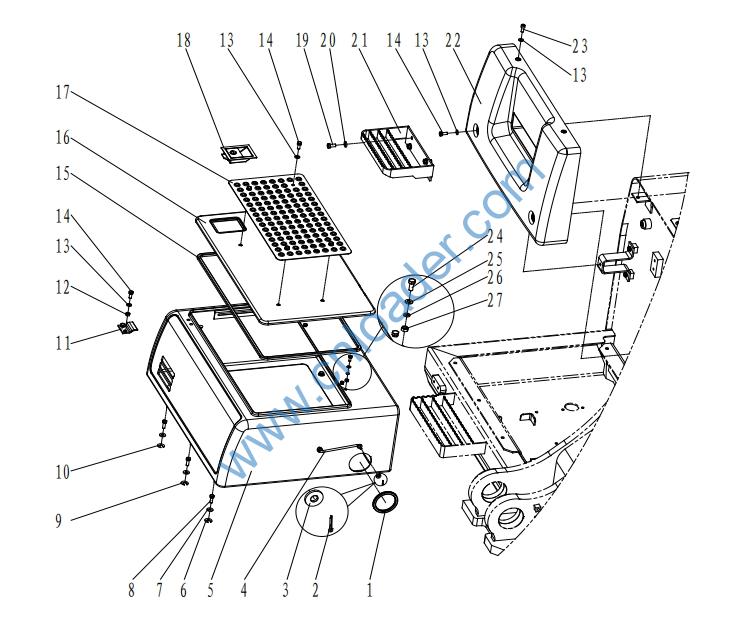

314004297 护套 Rubber 1
2 805603553 开口销 2.5×14Pin 2
3 329900296 加厚大垫圈 Washer 2
4 314006438 拉杆组件 Pull-Rod 1
5 314004288 下箱体组件 Tank Body 1
6 329900748 调整垫片 Washer 2 厚度 2mm
7 329900297 加厚大垫圈 Washer 6
8 805046416 螺栓 M10×30 10.9
（达克罗）Bolt
6
9 329900754 调整垫片 Washer 2 厚度 1mm
10 329900760 调整垫片 Washer 2 厚度 0.5mm
11 314006440 锁扣 Catch 1
12 805238371 螺母 M10 10（达克罗）Nut 2
13 329900302 加厚平垫圈 Washer 6
14 805011330 螺栓 M10×25 10.9
（达克罗）Bolt
2
15 314004300 正泡胶条 Sealing Strips 1 L=2600
16 314004292 上盖板组件 Cover Plate 1
17 314004296 防滑板 Anti-Skid Plate 1
18 819906631 锁 Lock 1
19 805046469 螺栓 M12×25 10.9
（达克罗）Bolt
4
20 329900303 加厚平垫圈 Washer 4
21 314006444 踏板 Pedal 1
22 314004298 上箱体组件 Tank Body 1
23 805139858 螺钉 M10×25 10.9
（达克罗）Screw
2
24 805046508 螺栓 M8×20 10.9
（达克罗）Bolt
4
25 329900301 加厚平垫圈 Washer 4
26 805338259 垫圈 8（达克罗）Washer 4
27 805238378 螺母 M8 10（达克罗）Nut 4
1
2
3
4
314004369
329900298
805046469
314004394
左前框架 Frame
加厚大垫圈 Washer
螺栓 M12×25 10.9
（达克罗） Bolt
左上横梁 Beam
1
34
34
1
5 314004345 机罩框架 Frame 1
6 801969777 塑料扣帽 Plastic Cap 26
7 314004409 海绵Ⅰ Sponge 1
8 314004410 海绵Ⅱ Sponge 2
9 314004406 封板 Cover 1
10 314004411 海绵Ⅲ Sponge 1
11 314004413 封板 Cover 1
12 314004415 海绵 Sponge 1
13 314004304 后框架 Frame 1
14 314004325 海绵Ⅰ Sponge 1
15 314004326 海绵Ⅱ Sponge 1
16 314004327 右前框架 Frame 1

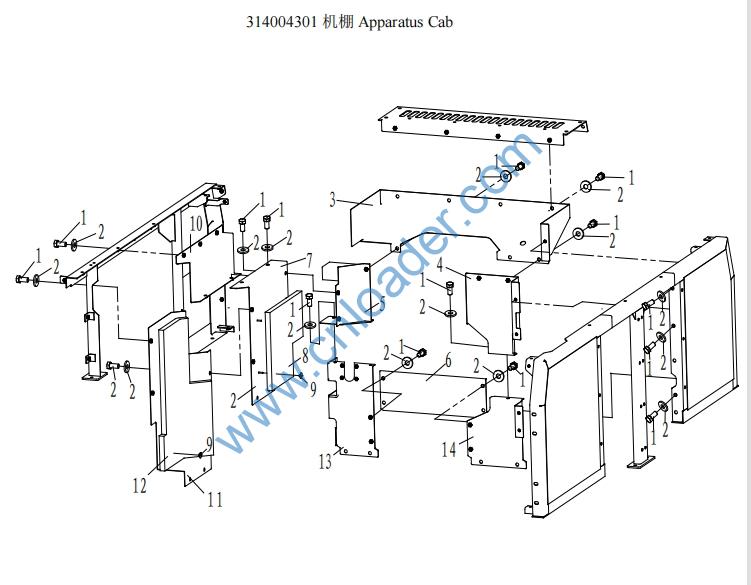

2
329900298
805046469
加厚大垫圈 Washer
螺栓 M12×25 10.9
32
32
（达克罗） Bolt

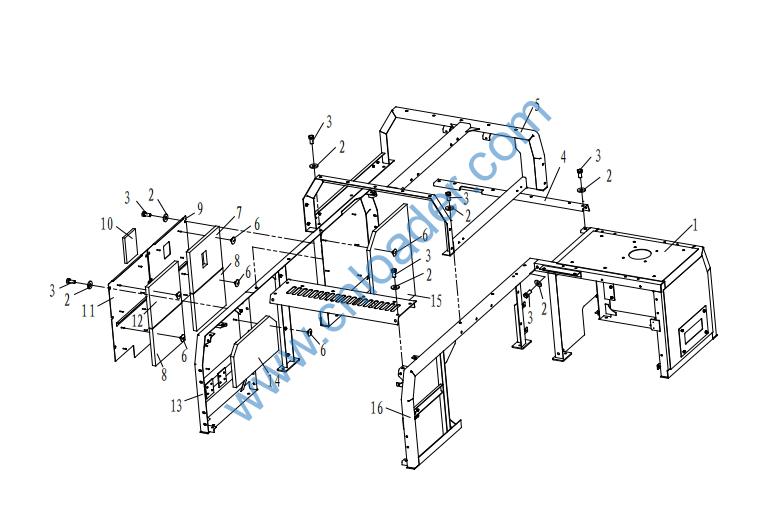

3 314004343 消声器隔板 Cover 1
4 314004396 泵室后上封板 Cover 1
5 314004401 泵室前上封板 Cover 1
6 314004421 泵室下封板 Cover 1
7 314004357 封板 Cover 1
8 314004359 海绵 Sponge 1
9 801969777 塑料扣帽 Plastic Cap 1
10 314004354 发动机室前上封板 Cover 1
11 314004361 封板 Cover 1
12 314004363 海绵 Sponge 1
13 314004416 泵室前下封板 Cover 1
14 314004399 泵室后下封板 Cover 1

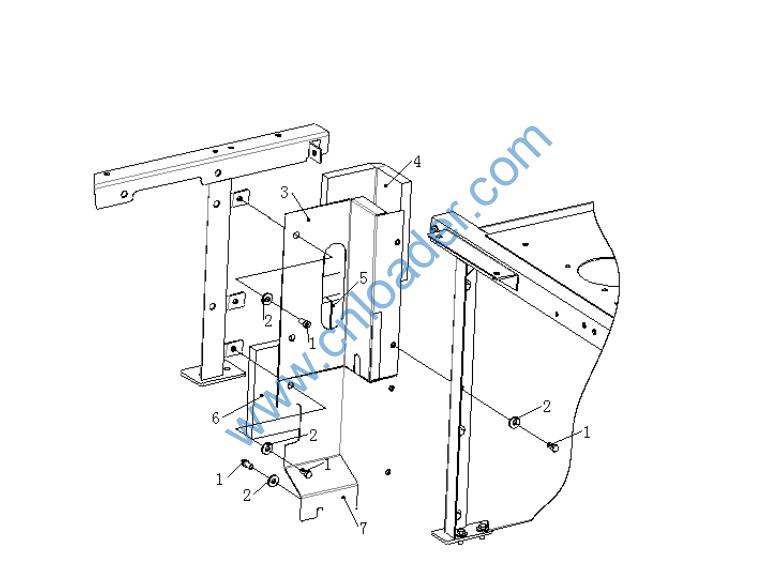

329900298 加厚大垫圈 Washer 7
2 805046469 螺栓 M12×25 10.9
（达克罗） Bolt
7
3 314004365 封板 Cover 1
4 314008006 海绵 Sponge 1
5 314008007 海绵 Sponge 1
6 314004368 海绵 Sponge 1
7 314008008 封板 Cover 1

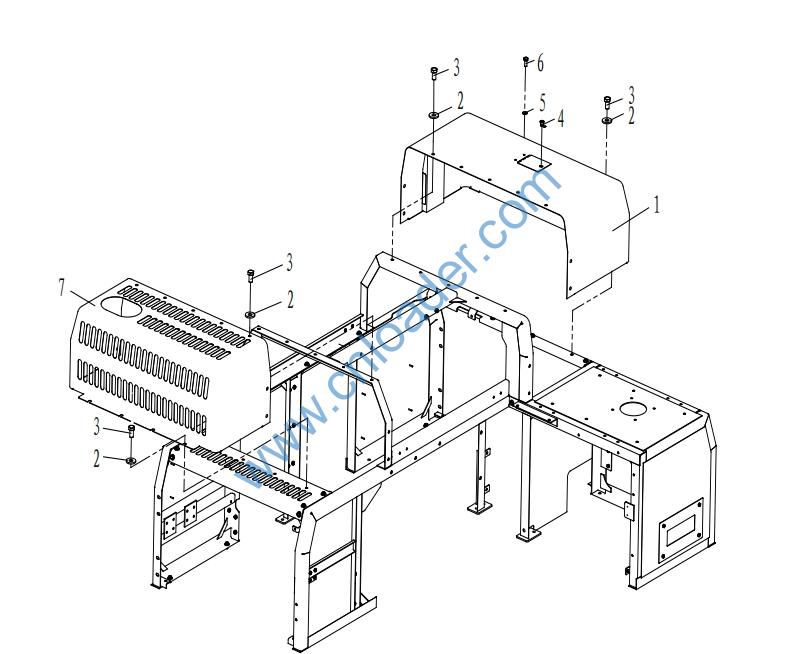

314009697 左机罩 Cover 1
2 329900298 加厚大垫圈 Washer 27
3 805046469 螺栓 M12×25 27
10.9（达克罗）
4 819909364 锁 Lock 1
5 329900301 加厚平垫圈 Washer 2
6 805046508 螺栓 M8×20 2
10.9（达克罗）
7 314009701 右机罩 Cover 1
