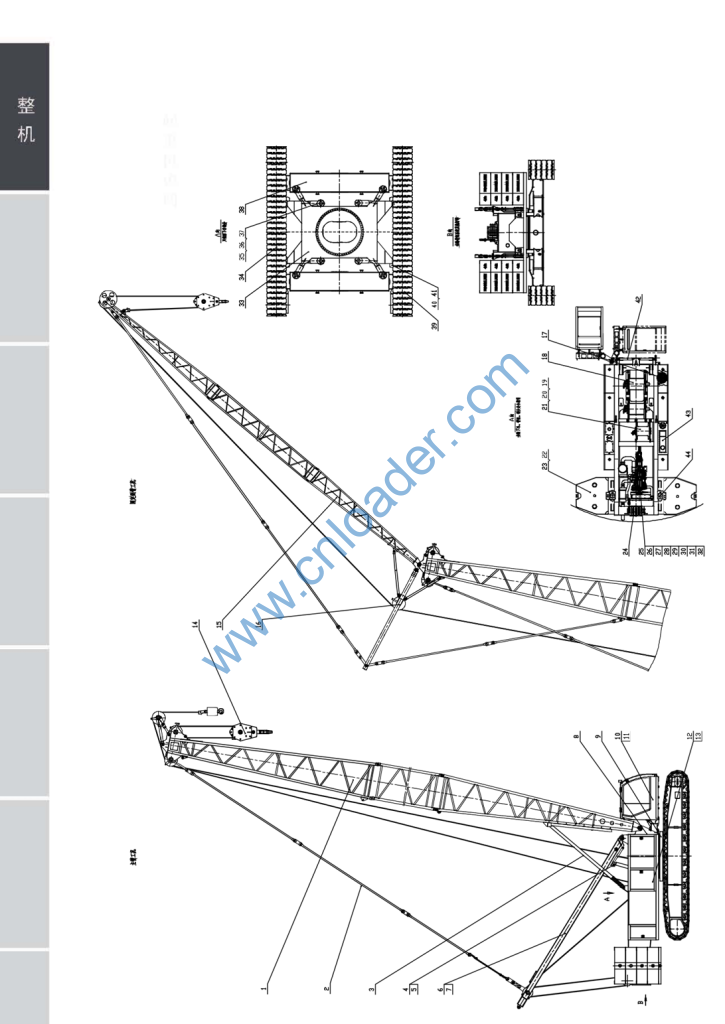

1.1 ZCC1300 履带起重机 D00660900001000000Z 1-2
1.2 标牌及安装 D00660907020000000Z 1-6
第二章 臂架系统

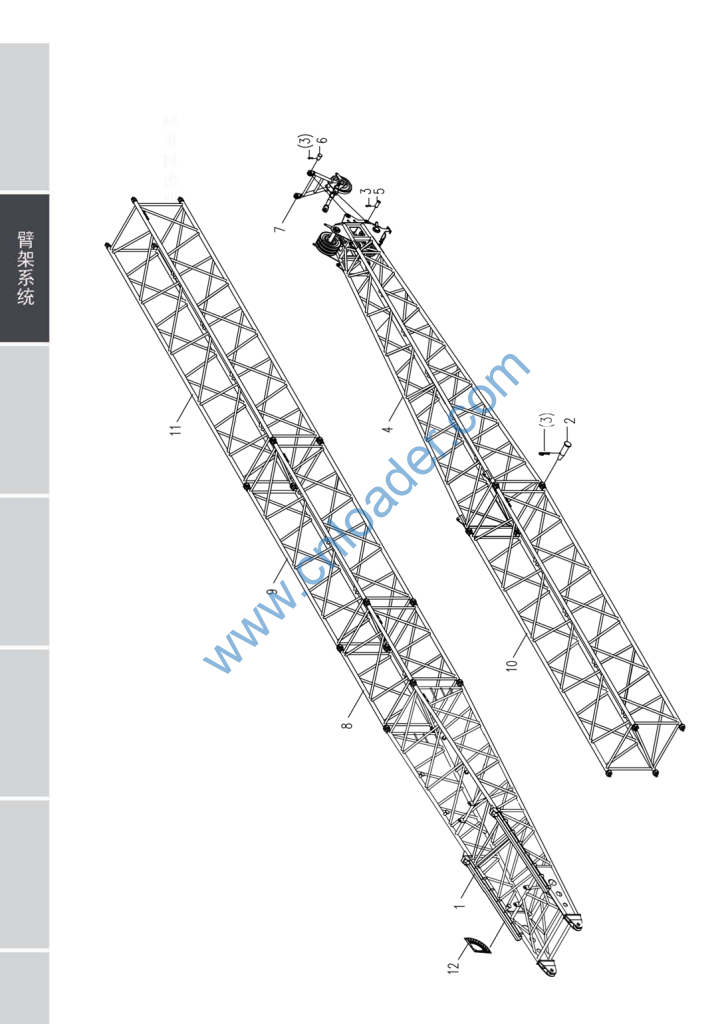

2.1 主臂总成 D00660900100000001Z 2-2
2.1.1 主臂底节臂 D00660900100200001Z 2-4
2.1.2 顶节臂总成 D00660900100400001Z 2-8
2.1.2.1 顶节臂结构D00660900100410001Z 2-10
2.1.2.2 滑轮总成D00663302100200003Z 2-14
2.1.3 鹅头架总成D00660900104200000Z 2-16
2.1.3.1 滑轮总成D00663302100200003Z 2-18
2.1.4 三米臂 D00660900100600001Z 2-20
2.1.5 六米臂 D00660900100800001Z 2-22
2.1.6 九米臂 A D00660900101000001Z 2-24
2.1.7 九米臂 D00660900104000000Z 2-26
2.1.8 角度指示器 D00663300102200000Z 2-28
2.1.9 主臂底节臂附件安装 D00660900102400001Z 2-30
2.1.10 主臂三米臂附件安装 D00660900102600001Z 2-32
2.1.11 主臂六米臂附件安装 D00660900102800001Z 2-34
2.1.12 主臂九米臂附件安装 D00660900103000001Z 2-36
2.1.13 主臂顶节臂附件安装 D00660900103200001Z 2-38
2.1.14 主臂拉板 D00660905410200000Z 2-40
2.1.15 主臂防倾杆 D00663103100200001Z 2-44
2.1.16 主臂安装 D00660904710400000Z 2-46
2.1.17 标志板安装 D00663304701400000Z 2-48
2.2 固定副臂D00660900200000001Z
2.2.1 固定副臂底节臂 D00660900200200000Z 2-52
2.2.2 固定副臂六米臂节D00663200200400001Z 2-56
2.2.3 固定副臂顶节臂 D00663200200600002Z 2-58
2.2.3.1 固定副臂顶节臂结构 D00663200200610002Z 2-60
2.2.3.2 安装轮装配D00663300200620002Z 2-64
2.2.3.3 滑轮总成D00663302100200003Z 2-66
2.2.4 固定副臂后拉板 D00660905410400000Z 2-68
2.2.5 固定副臂前拉板 D00660905410600000Z 2-70
2.2.6 固定副臂后防倾杆D00660903110400000Z 2-72
2.2.7 固定副臂前防倾杆D00660903110600000Z 2-74
2.2.8 固定副臂撑杆D00660907810000000Z 2-76
2.2.8.1 滑轮总成D00663302100200003Z 2-78
2.3 臂架销轴驱动油缸 D00663105300000000Z 2-80
第三章 动力系统
3.1 发动机安装 D00660901010000000Z 3-2
3.2 燃油供给系统D00660901110000000Z 3-4
3.3 进气系统D00660901410000000Z 3-6
3.4 排气系统D00660901220000000Z 3-8
3.5 冷却系统D00660901300000000Z 3-10
3.6 中冷系统 D00660900900000000Z 3-12
第四章 转台系统
4.1 转台固定销轴D00660904710200000Z 4-2
4.2 桅杆总成D00660901810000000Z 4-4
4.2.1 滑轮总成 D00663101800800001Z 4-8
4.2.2 角度指示牌 D00663101801000000Z 4-10
4.2.3 托绳辊 D00663101801200000Z 4-12
4.3 桅杆顶升机构总成 D00660901910000000Z 4-14
4.4 配重安装D00660904910000000Z 4-16
4.5 配重安装油缸D00663103400000000Z 4-18
4.6 围板安装总成D00660900510000000Z
4.7 发动机上部封板D00660905100200000Z 4-24
4.8 发动机底部封板D00660905100400000Z 4-26
4.9 空调系统D00660907620000000Z 4-28
4.10 尼龙垫块安装 D00660904710600000Z 3-30
第五章 起升机构
5.1 主起升机构 D00660903500200000Z 5-2
5.2 副起升机构 D00660903500400000Z 5-4
5.2.1 托绳辊 D00663103500820000Z 5-6
5.3 主吊钩 D00663204100000001Z 5-8
5.3.1 滑轮总成 D00663804200430000Z 5-10
5.4 吊钩（100t）D00663204200200002Z 5-12
5.5 吊钩（50t）D00663204200400003Z 5-14
5.6 吊钩（30t）D00663104200200002Z 5-16
5.7 吊钩（12t）D00663104200400000Z 5-18
第六章 变幅机构
6.1 变幅机构D00660902010000000Z 6-2
6.2 变幅定滑轮组D00660902100000000Z 6-4
6.2.1 滑轮总成 D00663101800800001Z 6-6
6.3 钢丝绳保护罩安装 D00660904710800000Z 6-8
6.4 棘轮锁止机构D00663103700000001Z 6-10
6.5 棘轮油缸D00663307500000001Z 6-12
第七章 回转机构
7.1 回转机构D00660904400000000Z 7-2
7.2 回转支承安装D00660904500000000Z 7-4
第八章 操纵系统
8.1 操纵室安装 D00660900710000000Z 8-2
8.2 操纵室俯仰油缸 1010200003Z
9.1 车架 D00660902810000000Z 9-2
9.2 右履带架总成D00660902510000000Z 9-4
9.3 左履带架总成D00660902410000000Z 9-6
9.4 垂直支腿D00663105800000001Z 9-8
9.5 垂直支腿油缸D00663102200000000Z 9-10
9.6 支脚板安装 D00663100800000001Z 9-12
9.7 履带架安装 D00663109600000001Z 9-14
9.8 履带架楼梯安装D00663104700600002Z 9-16
9.9 履带架销轴驱动油缸D00663303200000000Z 9-18
第十章 电气系统
10.1 操纵室电气 D00660906210000000Z 10-2
10.2 转台电气 D00660906320000000Z 10-4
10.2.1 转台电控箱总成 D00660906320600000Z 10-8
10.2.2 摄像头安装总图 D00663006320600002Z 10-12
10.3 主臂电气 D00660906400200000Z 10-14
10.4 固定副臂电气D00660906400400000Z 10-16
10.5 力矩限制器安装 D00660905610000000Z 10-18
10.5.1 赫思曼力矩限制器安装 D00660905610400000Z 10-20
第十一章 液压系统
11.1 液压系统原理图D00660901520000000Z 11-2
11.1.1 中心回转接头 1011200000-100027Z 11-4
11.2 上车液压系统配管图D00660901620000001Z 11-6
11.3 下车液压系统布管图D00660901710000001Z 11-14
11.4 液压油箱 D00660903010000000Z 11-18
11.5 液压油箱安装D00660904800800000Z 11-20
11.6 油箱传动装置D00660903900000000Z
00660900100000001 主臂总成
00660905410000000 拉板总成
00660903110000000 防倾杆总成
00660901910000000 桅杆顶升机构总成
00660908401900000 桅杆顶升油缸
00660901810000000 桅杆总成
00663403600000001 自装卸油缸
00660900420000000 转台及附件焊接
00660904500000000 回转支承安装
00660900710000000 操纵室安装
1010200003 操纵室俯仰油缸
00660900510000000 围板安装总成
00660905100000000 发动机封板总成
00660904100000000 吊钩
00660900200000001 固定副臂
00660907810000000 固定副臂撑杆
00660904400000000 回转机构
00660903500000000 起升机构
00660902010000000 变幅机构
00663103700000001 棘轮锁止机构
00663307500000001 棘轮油缸
00660900610000000 配重
00660904910000000 配重安装
00660902100000000 变幅定滑轮组
00660901010000000 发动机安装
00660901410000000 进气系统
00660901220000000 排气系统
00660901110000000 燃油供给系统
00660900900000000 中冷系统
00660901300000000 冷却系统
00660903900000000 油泵传动装置
00660907620000000 空调系统
00660902810000000 车架总成
00660902410000000 左履带架总成
00663105800000001 垂直支腿
00663100800000001 支脚板安装
00663102200000000 支腿垂直油缸
1090900119 车身压重
00660902510000000 右履带架总成
00663109600000001 履带架安装
00663303200000000 履带架销轴驱动油缸
00663105300000000 臂架销轴驱动油缸
00660903010000000 液压油箱
00663103400000000 配重安装油缸
00660901520000000 液压系统原理图
00660901620000001 上车液压回路布管图
00660901710000000 下车液压回路布管图
00660904810000000 液压件安装
00660904710000000 结构件安装
00660900001001010 ZCC1300 履带起重机油漆图
00660907020000000 标牌及安装
00660906120000000 整车电气
00660906320000000 转台电气
00660906400000000 吊臂电气
00660905610000000 力矩限制器安装
00660906210000000 操纵室电气
00660908210000000 钢丝绳
00660909100000000 随机工具
00660909200000000 随机备件
00660909930000000 出厂技术文件
00663109700000000 包装与运输总成
204060043 液压油 L-HV32
204060026 10 号航空液压油
204060002 液压油 L-HM46
204060003 液压油 L-HM68
00660906920000000 臂架组合包
00660909730000000 海外包装与运输总成
00660909740000000 海外包装与运输总成（熏蒸）

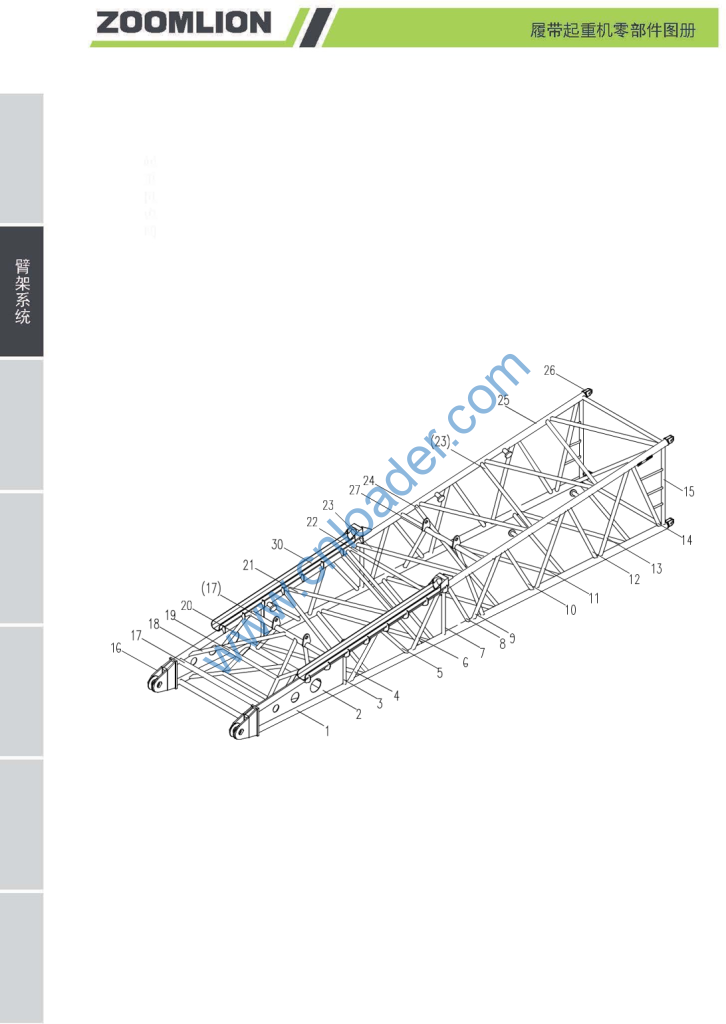

00660900100200001 主臂底节臂
00663100100001020 销轴
00663300100001230 弹簧插销

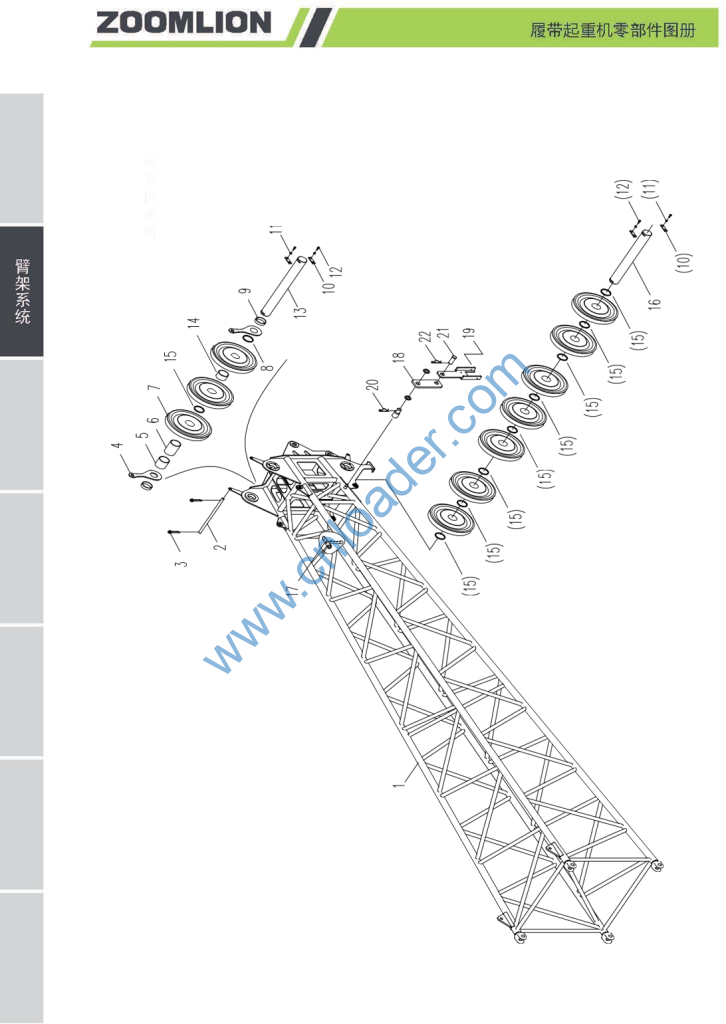

00660900100400001 顶节臂总成
00663100100001010 销轴
00660900100001010 销轴
00660900101200000 鹅头架总成
00660900100600001 三米臂
00660900100800001 六米臂
00663100104000000 九米臂
00660900101000001 九米臂 A
00663300102200000 角度指示器
00660900101400001 主臂底节臂附件焊接
00660900101800001 主臂三米臂附件焊接
00660900102000001 主臂六米臂附件焊接
00660900102200001 主臂九米臂附件焊接
00660900101600001 主臂顶节臂附件焊接
00660900102400001 主臂底节臂附件安装
00660900102600001 主臂三米臂附件安装
00660900102800001 主臂六米臂附件安装
00660900103000001 主臂九米臂附件安装
00660900103200001 主臂顶节臂附件安装
00660900103600001 主臂九米臂叠放附件安装
00660900103800001 副臂套装附件安装
00660900100201320 弦杆
00660900100201050 加强板
00660900100201060 直杆
00660900100201070 腹杆
00660900100201080 腹杆
00660900100201090 腹杆
00660900100201100 直杆
00660900100201110 腹杆
00660900100201120 腹杆
00660900100201130 腹杆
00660900100201140 腹杆
00660900100201150 腹杆
00660900100201160 腹杆
00660900100201170 腹杆
00660900100201180 直杆
00663100100210001 叉接头
00660900100201190 直杆
00660900100201200 管
00660900100201210 管
00660900100201220 管
00660900100201230 腹杆
00660900100201240 直杆
00660900100201250 腹杆
00660900100201260 管
00660900100201270 斜杆
00663100100401291 单耳铰
00663100100201380 耳板
00660900100201280 管
00663100100201400 筋板
00663100100220001 防后倾槽装置
00663100100201410 筋板
00660900100201040 衬套
00660900100201290 标牌
00660900100201300 斜杆
00660900100201310 管
00663400100201210 筋板

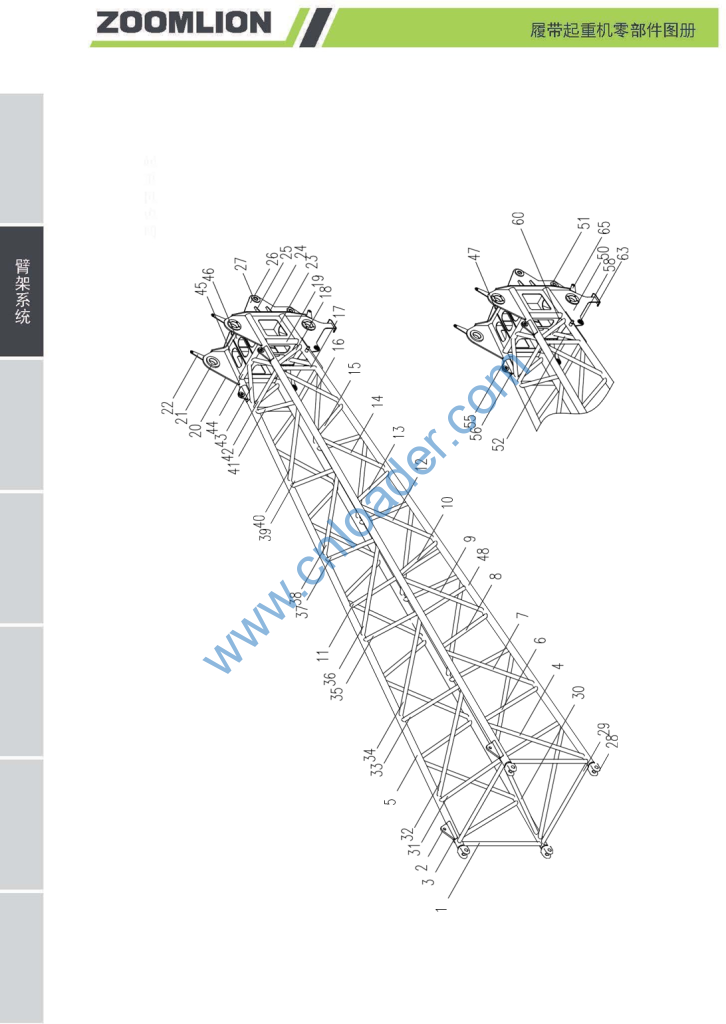

00660900100410001 顶节臂结构
00660900100401050 挡绳杆
6340000029 弹簧销
00660900100401010 单拉板
00663506600001020 隔套
00663600100601020 隔套
00663302100200003 滑轮总成
00663804201001070 隔套
00663200100401541 隔套
6340000056 挡板
1040300028 垫圈 18 GB/T93-1987
1040000082 螺栓 M16×40-8.8 GB/T5783-2000
00660900100401060 轴
00660900100401070 隔套
00663306601001070 隔套
00660900100401080 轴
00663200102410000 安装支架
00663200102401010 垫板
00663050100401020 安装支架
6340000032 弹簧销
1040500106 销 10×28×3.2 GB/T882-2008
006340000035 弹簧销
204110014 锂基脂
00660900100411630 直杆
00663100100401381 耳板
00663100100414060 弯板
00660900100411640 腹杆
00660900100411650 弦杆
00660900100411660 腹杆
00660900100411670 腹杆
00660900100411680 腹杆
00660900100411690 腹杆
00660900100411700 腹杆
00660900100411710 斜杆
00660900100411720 腹杆
00660900100411730 腹杆
00660900100411740 腹杆
00660900100411750 腹杆
00660900100411760 腹杆
00660900100411770 直杆
00660900100411780 腹杆
00660900100411790 直杆
00660900100412060 耳板
00660900100411180 套
00660900100411190 板
00660900100411800 板
00660900100411810 板
00660900100411220 筋板
00660900100411820 耳板
00663100200211060 加强圈
00663100100401151 双耳铰
00660900100411830 直杆
00660900100411840 斜杆
00660900100411850 腹杆
00660900100411860 腹杆
00660900100411870 腹杆
00660900100411880 腹杆
00660900100411890 腹杆
00660900100411900 腹杆
00660900100411910 腹杆
00660900100411920 腹杆
00660900100411930 腹杆
00660900100411940 腹杆
00660900100411950 腹杆
00660900100411960 直杆
00660900100411970 腹杆
00660900100411980 直杆
00660900100411990 板
00660900100412000 板
00660900100412010 板
00660900100412020 弦杆
00660900100412030 板
00660900100412040 板
00660900100411460 加强圈
00660900100412050 腹杆
00660900100412070 板
00660900100412080 板
00660900100410020 支座
00660900100411470 弯板
00660900100411500 弯板
00660900100411510 加强圈
00660900100201040 衬套
00660900100412090 直杆
00660900100412100 板
00660900100411520 加强圈
00663020100411380 弯板
00660900100412110 标牌
00660900100411560 板

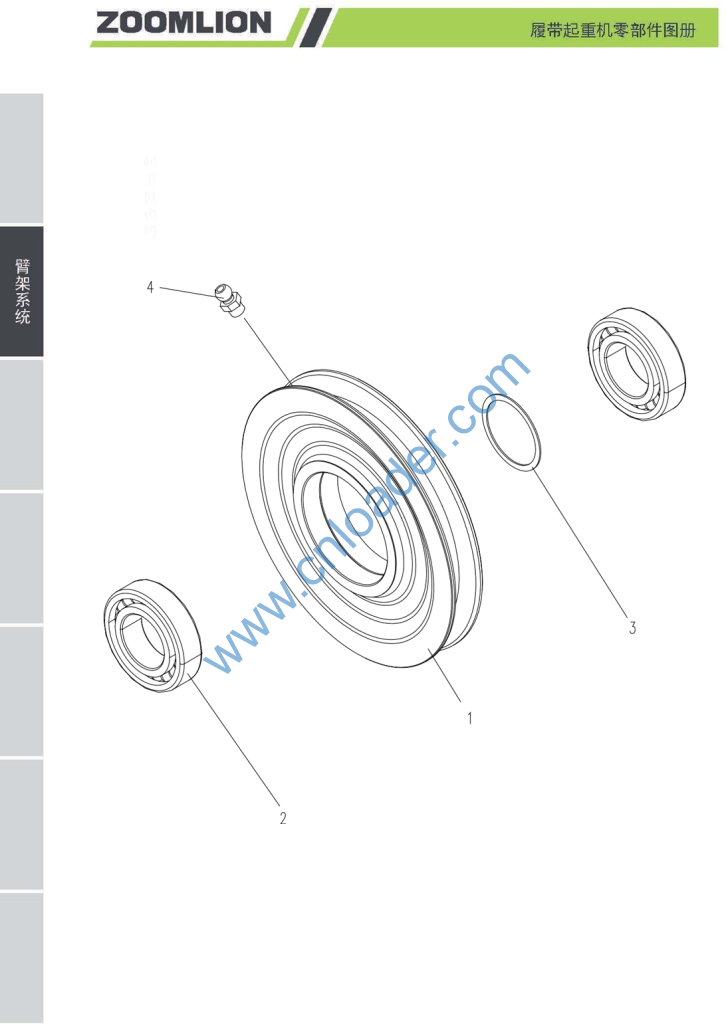

00663302100201012 滑轮
1050200085 滚动轴承 6224-Z GB/T276-1994
00663300100001011 隔套
1080000001 油杯 M10×1 GB1152-1979
204110014 锂基脂
