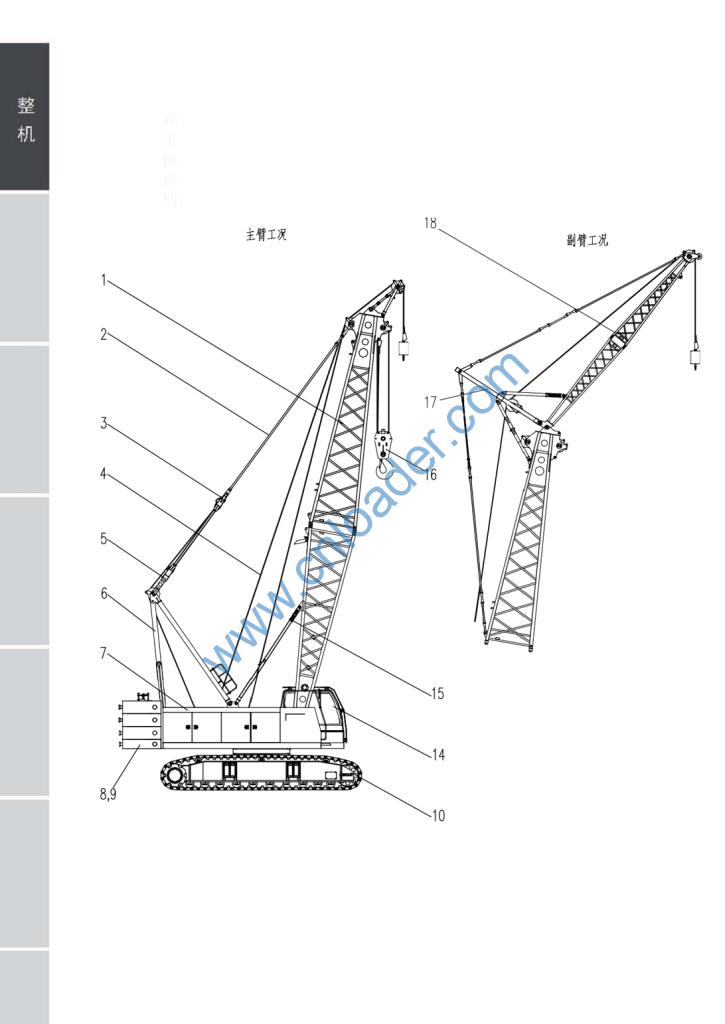

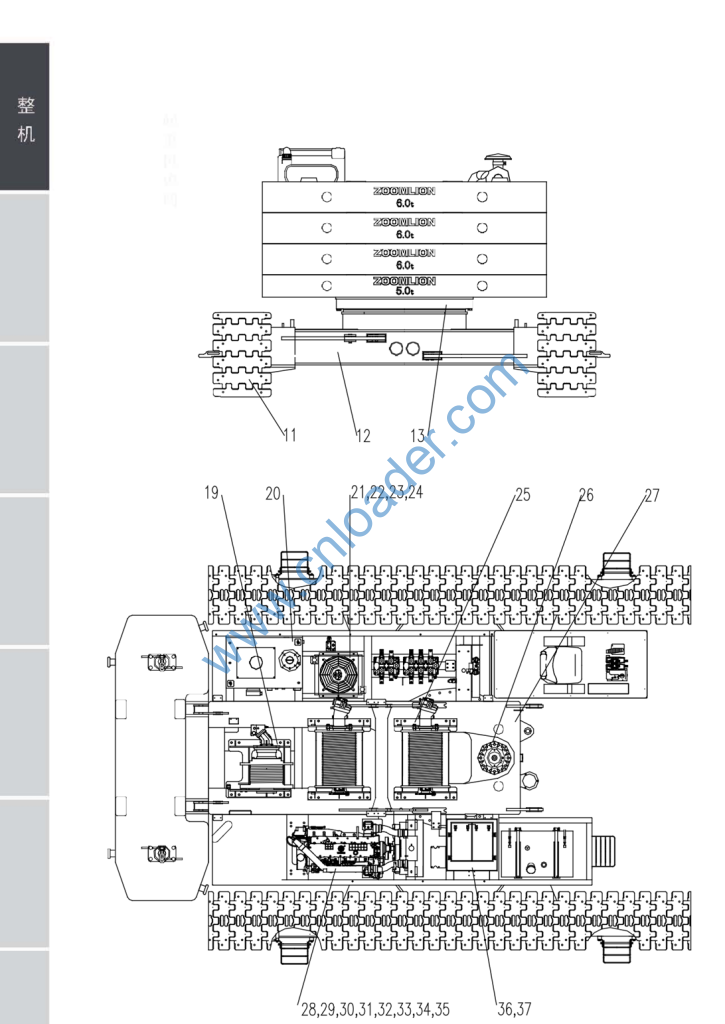

1.1 ZCC750H-1 履带起重机 D00660400000000000Z 1-2
第二章 臂架系统 2-1

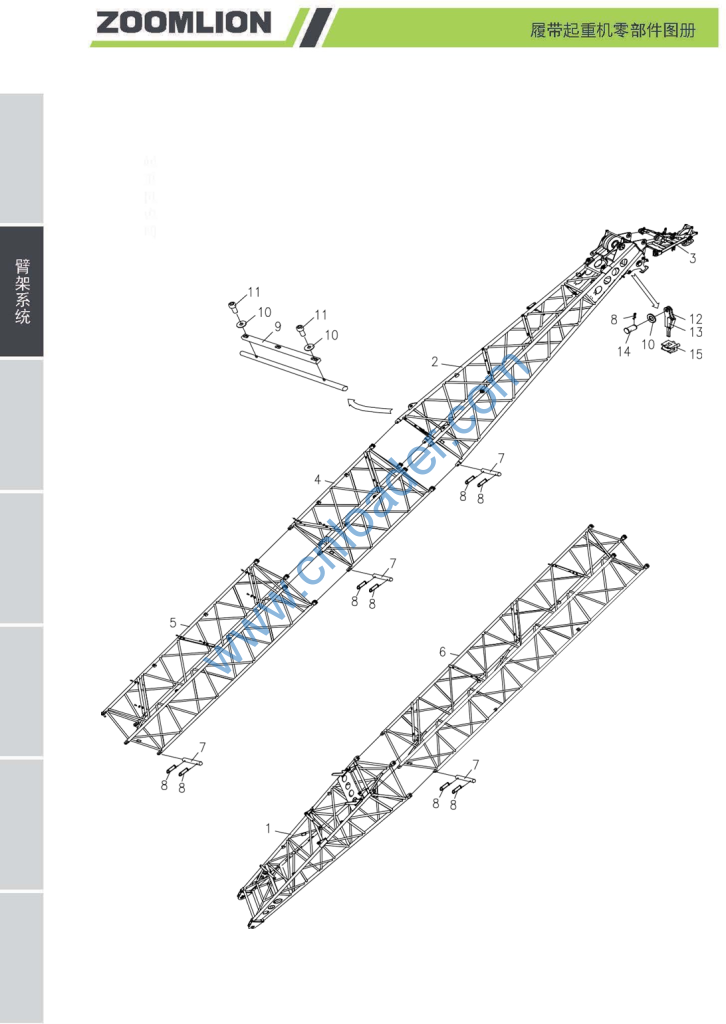

2.1 主臂总成 D00660400100000000Z 2-2
2.1.1 主臂底节臂 D00660400100200000Z 2-4
2.1.1.1 主臂底节臂结构 D00660400100210000Z 2-6
2.1.1.2 角度指示器 D00660300101600000Z 2-10
2.1.2 主臂顶节臂 D00660400100400000Z 2-12
2.1.2.1 主臂顶节臂结构 D00660400100410000Z 2-14
2.1.2.2 滑轮总成 D00663000100640002Z 2-18
2.1.3 三米臂节 D00660400100800000Z 2-20
2.1.4 六米臂节 D00660400101000000Z 2-22
2.1.5 九米臂节 D00660400101200000Z 2-24
2.1.6 鹅头架总成D00660310100600000Z 2-26
2.1.6.1 滑轮总成 D00663000100640002Z 2-28
2.1.7 主臂防倾杆D00660313100200000Z 2-30
2.1.8 主臂拉板 D00660405400200000Z 2-32
2.1.9 主臂安装D00663024700400000Z 2-34
2.2 固定副臂总成D00660400200000000Z 2-36
2.2.1 底节臂 D00660310200200000Z 2-38
2.2.2 顶节臂总成 D00660310200400000Z 2-40
2.2.2.1 顶节臂结构 D00660310200410000Z 2-42
2.2.2.2 滑轮总成D00663000100640002Z 2-46
2.2.3 四米臂节 D00660310200600000Z 2-48
2.2.4 固定副臂后防倾杆D00660313100400000Z 2-50
2.2.5 固定副臂前防倾杆 D00660313100600000Z
2.2.6 固定副臂前拉板D00660315410600000Z 2-54
2.2.7 固定副臂后拉板D00660315410400000Z 2-56
2.2.8 固定副臂撑杆 D00660317810000000Z 2-58
2.2.8.1 副臂撑杆结构D00660317800200000Z 2-60
2.2.8.2 导向轮总成D00663007800400001Z 2-62
2.2.8.3 滑轮总成D00663000100640002Z 2-64
2.3 臂架标识D00660407000000000Z 2-66
第三章 动力系统 3-1
3.1 发动机安装 D00660401000000000Z 3-2
3.2 燃油供给系统 D006600311100000000Z 3-4
3.3 排气系统 D00660401200000000Z 3-6
3.4 进气系统 D00660401400000000Z 3-8
3.5 冷却系统 D00660401300000000Z 3-10
3.6 中冷系统D00663070910000000Z 3-12
第四章 转台系统 4-1
4.1 转台固定装置 D00663014700200001Z 4-2
4.2 盖板安装 D00663054701200000Z 4-4
4.3 吸油钢管固定D00663014710400000Z 4-6
4.4 配重安装 D00660404900000000Z 4-8
4.5 配重总成 D00660400600000000Z 4-10
4.6 人字架总成 D00660401800000000Z 4-12
4.6.1 人字架后拉板 D00660311800400000Z 4-14
4.6.2 移动滑轮总成 D00663031800200000Z 4-16
4.7 空调装置D00660317600000000Z 4-18
4.8 围框安装总成D00660400500000000Z 4-20
4.8.1 左机棚安装D00660310501800000Z 4-26
4.8.2 右机棚安装D00660310500200000Z 4-28
4.8.3 护栏安装D00660310501200000Z 4-30
4.8.4 右机棚前段D00660310501400000Z 4-32
4.8.5 围框底封板安装D00660400503800000Z
4.9 转台标识 D00660407000000000Z 4-36
第五章 起升机构 5-1
5.1 主起升机构ⅠD00663073500200000Z 5-2
5.1.1 制动器总成 D00663073500230000Z 5-4
5.2 主起升机构 D00663073500400000Z 5-8
5.3 副起升机构ⅠD00663073500600000Z 5-10
5.4 副起升机构 D00663073500800000Z 5-12
5.5 主吊钩（75t）D00663044100000000Z 5-14
5.5.1 滑轮总成 D00663004100400000Z 5-16
5.6 主吊钩（55t）D00663034100000000Z 5-18
5.7 副吊钩（30t）D00663004200000002Z 5-20
5.8 吊钩（16t）D00663014200200002Z 5-22
5.9 吊钩（6t）D1090400017_100018Z 5-24
5.10 吊钩标识 D00660407000000000Z 5-26
第六章 变幅机构 6-1
6.1 变幅机构D00660312000000000Z 6-2
6.1.1 柱塞马达 D1010100003_100025Z 6-4
6.1.2 棘轮油缸 D00663307500000001Z 6-6
6.2 变幅滑轮组总成 D00660402100000000Z 6-8
第七章 回转机构 7-1
7.1 回转机构 D00663054400000001Z 7-2
7.1.1 液压马达 D1010100034_100033Z 7-4
7.1.2 回转减速机 D1030200565_100013Z 7-6
7.2 回转支承安装 D00663024500000000Z 7-8
第八章 操纵系统 8-1
8.1 操纵室安装 D00663070700000000Z 8-2
8.2 操纵室踏板安装 D00663054701000000Z 8-4
8.3 卷扬操纵杆安装 D00663054700400000Z
8.4 行走操纵杆安装 D00663054700600000Z 8-8
8.5 回转操纵杆安装 D00663054700800000Z 8-10
8.7 操纵室标识 D00660407000000000Z 8-12
第九章 下车系统 9-1
9.1 车架安装D00660402800600000Z 9-2
9.2 活动支腿安装 D00660402800420000Z 9-4
9.3 左履带架总成 D00660402400000000Z 9-6
9.3.1 行走马达 D1010100615_100025Z 9-10
9.3.2 支链轮总成 D1031400005Z 9-12
9.3.3 中间托链轮 D1031400012_100038Z 9-14
9.3.4 支重轮 D1031400039_100038Z 9-16
9.3.5 张紧轮总成 D1031400046_100038Z 9-18
9.4 右履带架总成 D00660402500000000Z 9-20
9.5 全方位水平仪安装 D00663604703200000Z 9-24
9.6 下车标识D00660407000000000Z 9-26
第十章 电气系统 10-1
10.1 操纵室电气 D00660406200000000Z 10-2
10.2 监视系统总成 D00663046200800000Z 10-4
10.3 转台电气 D00660406300000000Z 10-6
10.4 主臂电气 D00660316400200000Z 10-10
10.5 固定副臂电气 D00660316400400000Z 10-12
10.6 力矩限制器安装 D00660405600000000Z 10-14
第十一章 液压系统 11-1
11.1 液压系统原理图 D00660401500000000Z 11-2
11.1.1 手动换向阀 D1010300394_100029Z 11-4
11.1.2 中心回转接头 D1011200000_100029Z 11-6
11.1.3 起升平衡阀 D1010300223_100031Z 11-8
11.1.4 回转缓冲阀 D1010303522_100031Z 11-12
11.1.5 卷扬平衡阀 D1010300475_6500Z
11.1.6 二联主阀 D1010302794_100027Z 11-20
11.1.7 三联主阀 D1010302795_100027Z 11-24
11.1.8 控制阀 D1010301871_6500Z 11-28
11.1.9 控制阀 D1010302683_6500Z 11-30
11.1.10 控制阀 D1010301868_6500Z 11-32
11.1.11 控制阀 D1010303524_10031Z 11-34
11.1.12 控制阀 D1010302682_6500Z 11-36
11.1.13 控制阀 D1010301864_6500Z 11-38
11.1.14 控制阀 D1010304178_6500Z 11-40
11.1.15 风冷机组 D1010400170_10026Z 11-42
11.1.16 压油过滤器 D1010600016_101375Z 11-44
11.1.17 回油过滤器 D1010600738_101375Z 11-46
11.2 中心回转接头安装 D00660404800400000Z 11-48
11.3 油泵传动装置D00663053900000000Z 11-50
11.4 水平油缸D00660408401600000Z 11-52
11.5 液压油箱 D00660313000000000Z 11-54
11.6 下车液压回路布管图D00663071700000000Z 11-56
11.7 上车液压回路布管图D00660401600000000Z 11-60
00660400100000000 主臂总成
00660405400000000 拉板总成
00660402100000000 变幅滑轮组总成
00663008200000000 起升钢丝绳
00660405600000000 力矩限制器安装
00660401800000000 人字架总成
00660400500000000 围板安装总成
00660400600000000 配重总成
00660404900000000 配重安装
00660402500000000 右履带架总成
00663070700000000 操纵室安装
00660313100000000 防倾杆总成
00660404100000000 吊钩
00660317800000000 固定副臂撑杆
00660400200000000 固定副臂总成
00660406300000000 转台电气
00660316400000000 吊臂电气
00660408401600000 水平油缸
00660314700000000 结构件安装
00660407000000000 标牌及安装
00660400000001010 ZCC751HWG 履带起重机油漆图
00663009700000000 包装与运输总成
204060026 10 号航空液压油
204060002 液压油
204060043 液压油
204060003 液压油
00660319100000000 随机工具
00660409200000000 随机备件
00660409900000000 出厂技术文件
1139900001 灭火器 MFZ/ABC8
00660406900000000 臂架组合包
00660402400000000 左履带架总成
00660402800000000 车架总成
00663024500000000 回转支承安装
00660312000000000 变幅机构
00660313000000000 液压油箱
00660401500000000 液压系统原理图
00660401600000000 上车液压系统回路布管图
00663071700000000 下车液压回路布管图
00660404800000000 液压件安装
00663073500000000 起升机构
00663054400000001 回转机构
00660400400000000 转台及附件焊接
00663070910000000 中冷系统
00660401000000000 发动机安装
00660311100000000 燃油供给系统
00660401200000000 排气系统
00660401300000000 冷却系统
00660401400000000 进气系统
00663053900000000 油泵传动装置
00660317600000000 空调系统
00660406100000000 整车电气
00660406200000000 操纵室电气

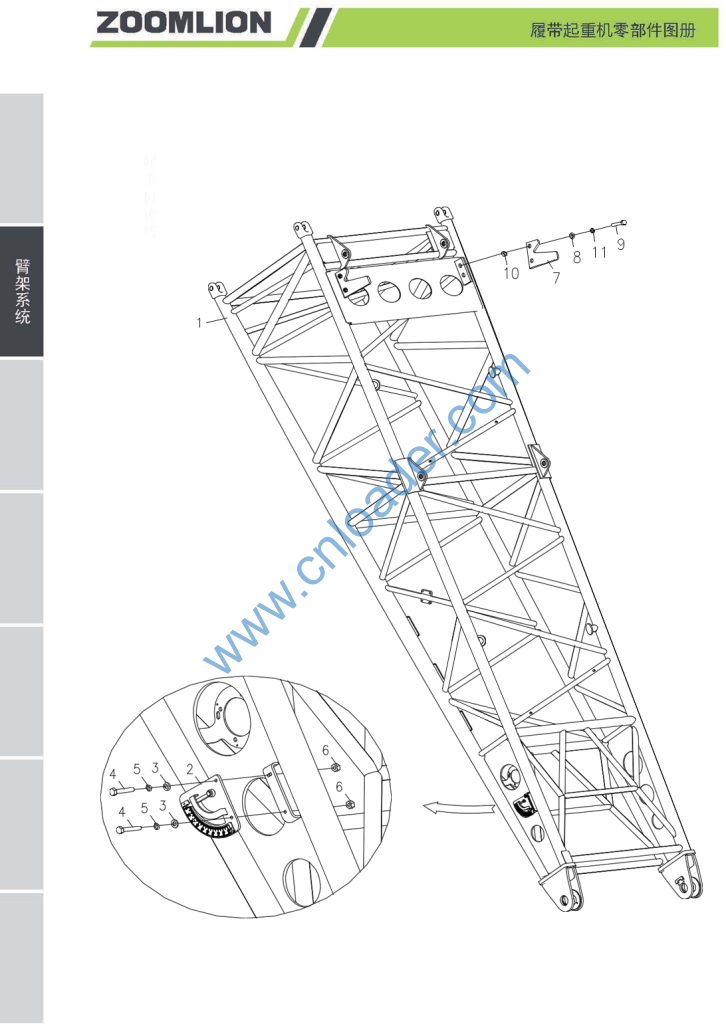

00660400100200000 主臂底节臂
00660400100400000 主臂顶节臂
00660310100600000 鹅头架总成
00660400100800000 三米臂节
00660400101000000 六米臂节
00660400101200000 九米臂节
00663000100001031 销轴
006340000001 弹簧销(D40,45)
00663020100001050 尼龙板
1040300094 垫圈 8-140HV GB/T96.1-2002
1040100069 螺钉 M8×20-8.8 GB/T70.1-2000
1090100448 楔套 24 ZL-XT-24
1090100455 楔 24 ZL-X-24
00663020100001040 销轴
1090100022 钢丝绳夹 24 GB/T5976-1986

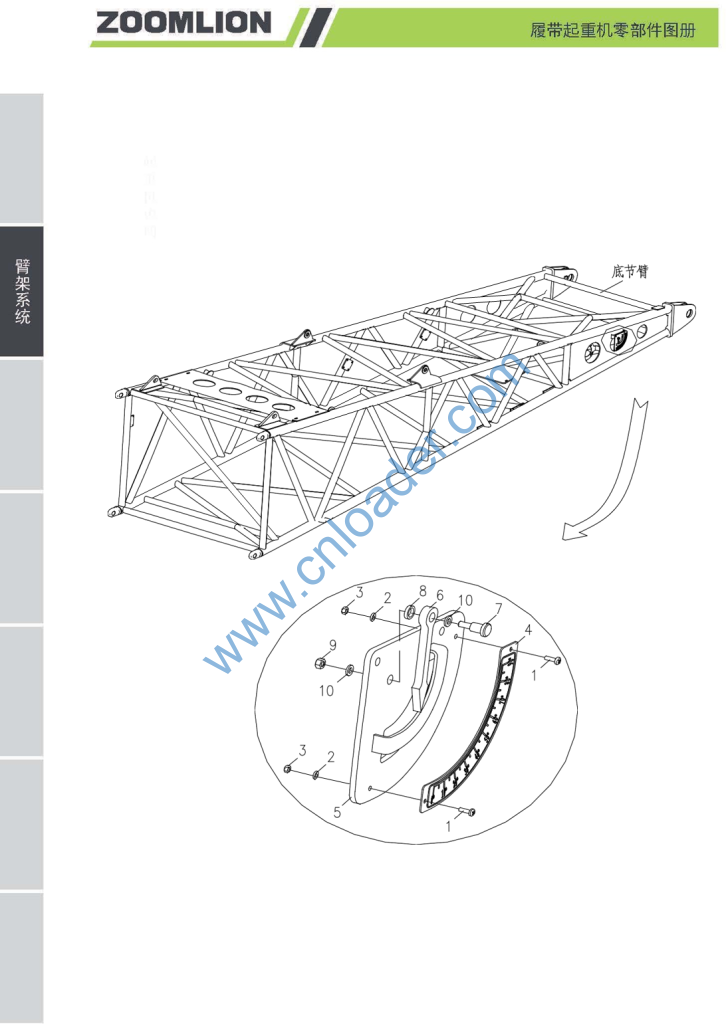

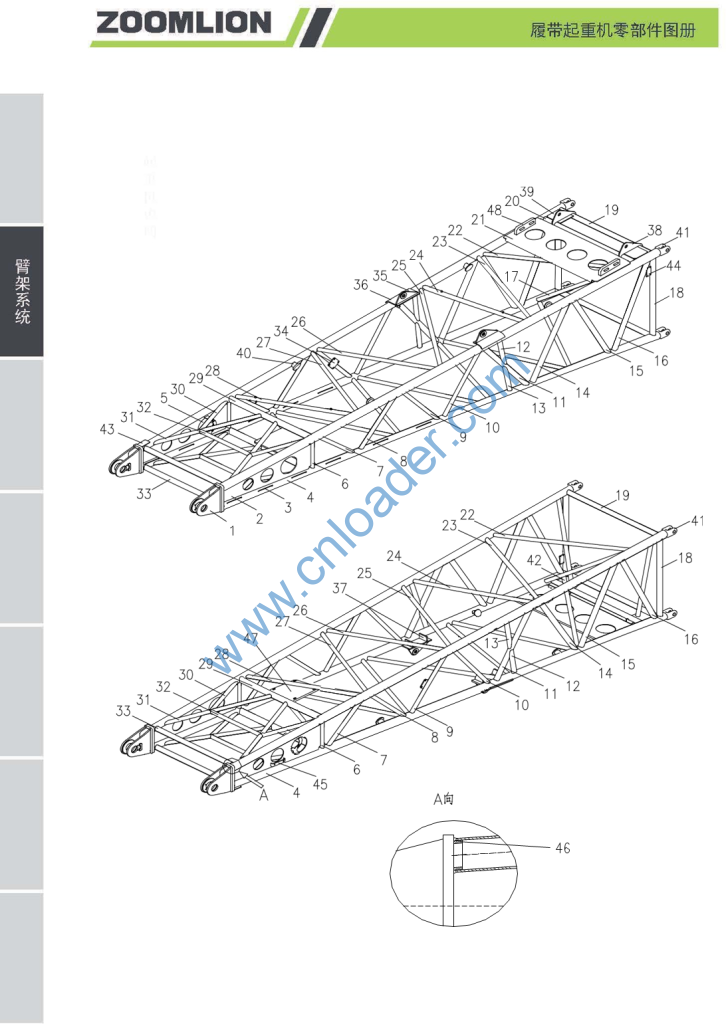

00660400100210000 主臂底节臂结构
00660300101600000 角度指示器
1040300066 垫圈 8-200HV GB/T97.1-2002
1040000077 螺栓 M8×40-8.8 GB/T5783-2000
1040300063 垫圈 8 GB/T93-1987
1040200192 螺母 M8-8 GB/T6170-2000
00663110100401010 导向板
1040300052 垫圈 16-200HV GB/T97.1-2002
1040000095 螺栓 M16×60-8.8 GB/T5783-2000
1040200110 螺母 M16-8 GB/T6170-2000
1040300065 垫圈 16 GB/T93-1987
00660310100210010 叉接头
00663050100211010 板
00663004600001500 固线架
00663020100201020 弦杆 ◎89×7
00663060100211030 角度检测器支架
00663020100201030 腹杆 ◎60×4
00660400100211010 腹杆 45×2.5
00660400100211020 腹杆 45×2.5
00660400100211030 腹杆 45×2.5
00660400100211040 腹杆 45×2.5
00660400100211050 腹杆 45×2.5
00660400100211060 加强杆
00660400100211070 加强杆
00660400100211080 腹杆 45×2.5
00660400100211090 腹杆 45×2.5
00660400100211100 腹杆 45×2.5
00660400100211110 腹杆 45×2.5
00663020100201140 腹杆 ◎60×4
00663020100201150 腹杆 ◎60×4
00660400100211190 管
00663020100201170 板
00660400100211120 腹杆 ◎45×2.5
00660400100211130 腹杆 ◎45×2.5
00660400100211140 腹杆 ◎45×2.5
00660400100211150 腹杆 ◎45×2.5
00660400100211160 腹杆 ◎45×2.5
00660400100211170 腹杆 ◎45×2.5
00660400100211180 腹杆 ◎45×2.5
00663020100201250 腹杆 ◎60×4
00660400100211210 管
00660400100211220 管
00660400100211230 管
00663020100201290 腹杆 ◎60×4
00663050100211030 卷线盘支架
00663050100210010 耳板
00663020100201300 弯板
00663020100201320 筋板
00660400100211240 耳板
00660400100211250 板
00663000100230001 吊桩
00663000100201212 单耳铰
00660400100211200 管
00663010110201020 板
00663000100201120 板
00660300101001050 角度指示牌支架
00663040100411040 衬套
00663050100211040 卷线盘支架
00663110100411270 板
1040100063 螺钉 M4×12-4.8 GB/T818-2000
1040300045 垫圈 4-200HV GB/T97.1-2002
1040200100 螺母 M4-8 GB/T6170-2000
00660300101601010 角度标牌
00660300101610000 底板
00663101801001020 指针
00663300102201030 固定螺栓
00663300102201020 垫圈
1040200111 螺母 M6-8 GB/T6170-2000
1040300051 垫圈 6-200HV GB/T97.1-2002

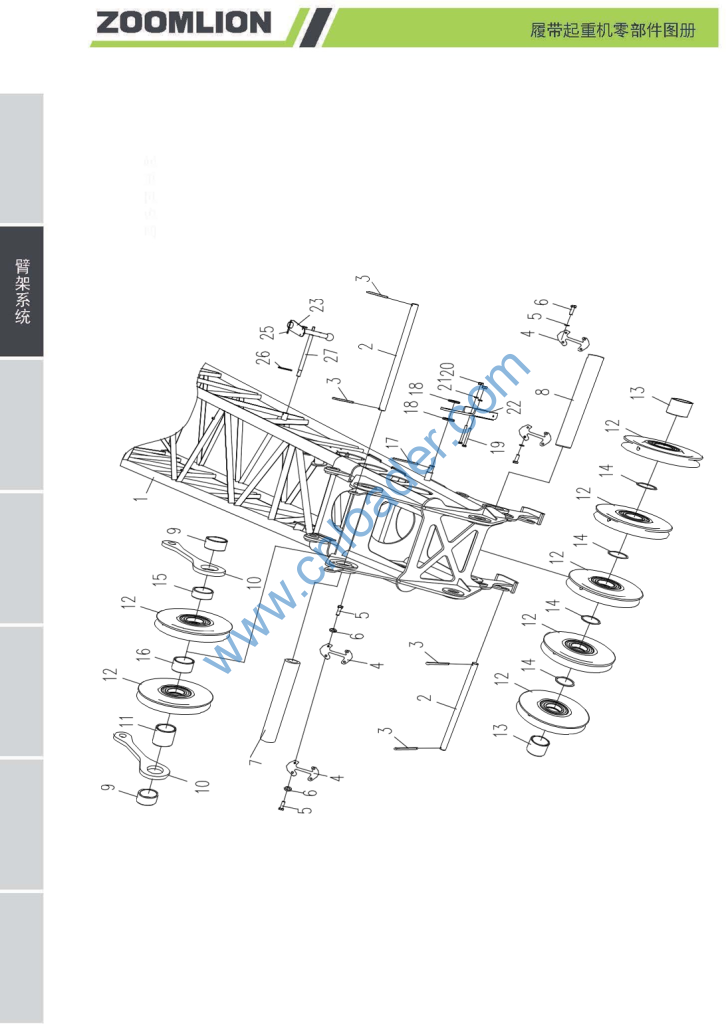

00660400100410000 主臂顶节臂结构
00663010100001012 挡绳杆 5×63 GB/T91-2000
1040500141 销 5×63 GB/T91-2000
00663011800001062 挡板
1040000069 螺栓 M12×25-8.8 GB/T5783-2000
1040300054 垫圈 12 GB/T93-1987
00660310100401020 滑轮轴
00660310100401010 轴 Φ90
00660310100401030 隔套
00660400100401050 单拉板 ━20
00660400100401010 隔套
00663000100640002 滑轮总成
00660400100401020 隔套
00663000100641031 隔套
00660400100401030 隔套
00660400100401040 隔套
006340000032 弹簧销(D16,18,20)
00663200102401010 垫板
1040000114 螺栓 M10×25-8.8 GB/T5783-2000
1040200113 螺母 M10-8 GB/T6170-2000
1040300067 垫圈 10 GB/T93-1987
00663050100401020 支架
00662000104410000 安装支架
204110014 锂基脂 ZL-2
1040500068 销 4×26 GB/T91-2000
1040500173 销 6.3×80 GB/T91-2000
00663606600401050 杆
