1.1 ZCC550H-1 履带起重机 D00663100000000000Z 1-2
第二章 臂架系统 2-1
2.1 主臂总成 D00660310100000000Z 2-2
2.1.1 底节臂 D00660310100200000Z 2-4
2.1.1.1 底节臂焊接 D00660310100210000Z 2-6
2.1.1.2 角度指示器 D00660300101600000Z 2-10
2.1.2 主臂顶节臂 D00660310100400000Z 2-12
2.1.2.1 主臂顶节臂结构 D00660310100410000Z 2-14
2.1.2.2 滑轮总成 D00663000100640002Z 2-18
2.1.3 鹅头架总成D00660310100600000Z 2-20
2.1.3.1 滑轮总成 D00663000100640002Z 2-22
2.1.4 三米臂节 D00663060100600000Z 2-24
2.1.5 六米臂节 D00663060100800000Z 2-26
2.1.6 九米臂节 D00663060101000000Z 2-28
2.1.7 主臂防倾杆D00660313100200000Z 2-30
2.1.8 主臂拉板 D00660315400200000Z 2-32
2.1.9 主臂安装D00663024700400000Z 2-34
2.2 固定副臂总成D00660310200000000Z 2-36
2.2.1 底节臂 D00660310200200000Z 2-38
2.2.2 顶节臂总成 D00660310200400000Z 2-40
2.2.2.1 顶节臂结构 D00660310200410000Z 2-42
2.2.2.2 滑轮总成D00663000100640002Z 2-46
2.2.3 四米臂节 D00660310200600000Z 2-48
2.2.4 固定副臂后防倾杆D00660313100400000Z 2-50
2.2.5 固定副臂前防倾杆 D00660313100600000Z 2-52
2.2.6 固定副臂前拉板D00660315410600000Z 2-54
2.2.7 固定副臂后拉板D00660315410400000Z 2-56
2.2.8 固定副臂撑杆D00660317810000000Z 2-58
2.2.8.1 副臂撑杆结构D00660317800200000Z 2-60
2.2.8.2 导向轮总成D00663007800400001Z 2-62
2.2.8.3 滑轮总成D00663000100640002Z 2-64
2.3 臂架标识D00660317000000000Z 2-66
第三章 动力系统 3-1
3.1 发动机安装 D00660311000000000Z 3-2
3.2 燃油供给系统 D006600311100000000Z 3-4
3.3 排气系统 D00660311200000000Z 3-6
3.4 进气系统 D00660311400000000Z 3-8
3.5 冷却系统 D00660311300000000Z 3-10
3.6 中冷系统D00663010910000000Z 3-12
第四章 转台系统 4-1
4.1 转台固定装置 D00663014700200001Z 4-2
4.2 盖板安装 D00663054701200000Z 4-4
4.3 吸油钢管固定D00663014710400000Z 4-6
4.4 配重安装 D00660314900000000Z 4-8
4.5 配重总成 D00660310600000000Z 4-10
4.6 人字架总成 D00660311800000000Z 4-12
4.6.1 人字架后拉板 D00660311800400000Z 4-14
4.6.2 移动滑轮总成 D00663031800200000Z 4-16
4.7 空调装置D00660317600000000Z 4-18
4.8 围框安装总成D00660310500000000Z 4-20
4.8.1 左机棚安装D00660310501800000Z 4-26
4.8.2 右机棚安装D00660310500200000Z 4-28
4.8.3 护栏安装D00660310501200000Z 4-30
4.8.4 右机棚前段D00660310501400000Z 4-32
4.8.5 围框底封板安装D00660310503800000Z 4-34
5.1 主起升机构ⅠD00663063500400002Z 5-2
5.1.1 制动器总成 D00663073500230000Z 5-4
5.2 主起升机构 D00663063500200001Z 5-8
5.3 副起升机构ⅠD00663063500600001Z 5-10
5.4 副起升机构 D00663063501000000Z 5-12
5.5 主吊钩（55t）D00663034100000000Z 5-14
5.5.1 滑轮总成 D00663004100400000Z 5-16
5.6 副吊钩（30t）D00663004200000002Z 5-18
5.7 吊钩（16t）D00663014200200002Z 5-20
5.8 吊钩（6t）D1090400017_100018Z 5-22
5.9 吊钩标识 D00660317000000000Z 5-24
第六章 变幅机构 6-1
6.1 变幅机构D00660312000000000Z 6-2
6.1.1 柱塞马达 D1010100003_100025Z 6-4
6.1.2 棘轮油缸 D00663307500000001Z 6-6
6.2 变幅滑轮组总成 D00660312100000000Z 6-8
第七章 回转机构 7-1
7.1 回转机构 D00663064400000000Z 7-2
7.1.1 液压马达 D1010100033_100033Z 7-4
7.2 回转支承安装 D00663014500000000Z 7-6
第八章 操纵系统 8-1
8.1 操纵室安装 D00663070700000000Z 8-2
8.2 操纵室踏板安装 D00663054701000000Z 8-4
8.3 卷扬操纵杆安装 D00663054700400000Z 8-6
8.4 行走操纵杆安装 D00663054700600000Z 8-8
8.5 回转操纵杆安装 D00663054700800000Z 8-10
9.1 车架安装D00660312800800000Z 9-2
9.2 活动支腿安装 D00660312800620000Z 9-4
9.3 左履带架总成 D00660312400000000Z 9-6
9.3.1 行走马达 D1010100615_100025Z 9-10
9.3.2 支链轮总成 D1031400005Z 9-12
9.3.3 中间托链轮 D1031400012_100038Z 9-14
9.4 右履带架总成 D00660312500000000Z 9-16
9.4.1 行走马达 D1010100615_100025Z 9-20
9.4.2 支链轮总成 D1031400005Z 9-22
9.4.3 中间托链轮 D1031400012_100038Z 9-24
9.5 全方位水平仪安装 D00663604703200000Z 9-26
9.6 下车标识 D00660317000000000Z 9-28
第十章 电气系统 10-1
10.1 操纵室电气 D00660316200000000Z 10-2
10.2 监视系统总成 D00660346200800000Z 10-4
10.3 转台电气 D00660316300000000Z 10-6
10.4 主臂电气 D00660316400200000Z 10-10
10.5 固定副臂电气 D00660316400400000Z 10-12
10.6 力矩限制器安装 D00660315600000000Z 10-14
第十一章 液压系统 11-1
11.1 液压系统原理图 D00660311500000000Z 11-2
11.1.1 手动换向阀 D1010300394_100029Z 11-4
11.1.2 中心回转接头 D1011200000_100029Z 11-6
11.1.3 起升平衡阀 D1010300223_100031Z 11-8
11.1.4 回转缓冲阀 D1010303522_100031Z 11-12
11.1.5 二联主阀 D1010302794_100027Z 11-16
11.1.6 三联主阀 D1010302795_100027Z 11-20
11.1.7 控制阀 D1010301871_6500Z 11-24
11.1.8 控制阀 D1010302683_6500Z 11-26
11.1.9 控制阀 D1010301868_6500Z 11-28
11.1.10 控制阀 D1010303524_10031Z ……………………………………………………………………….. 11-30
11.1.11 控制阀 D1010302682_6500Z …………………………………………………………………………. 11-32
11.1.12 控制阀 D1010301864_6500Z …………………………………………………………………………. 11-34
11.1.13 控制阀 D1010304178_6500Z …………………………………………………………………………. 11-36
11.1.14 风冷机组 D1010400170_10026Z ……………………………………………………………………. 11-38
11.1.15 压油过滤器 D1010600016_101375Z ……………………………………………………………….. 11-40
11.1.16 回油过滤器 D1010600738_101375Z ……………………………………………………………….. 11-42
11.2 中心回转接头安装 D00660314800400000Z ………………………………………………………….. 11-44
11.3 油泵传动装置D00660313900000000Z …………………………………………………………………. 11-46
11.4 水平油缸D00660318401600000Z ……………………………………………………………………….. 11-48
11.5 液压油箱 D00660313000000000Z ………………………………………………………………………. 11-50
11.6 下车液压回路布管图D00660311700000000Z ……………………………………………………….. 11-52
11.7 上车液压回路布管图D00660311600000000Z ……………………………………………………….. 11-54

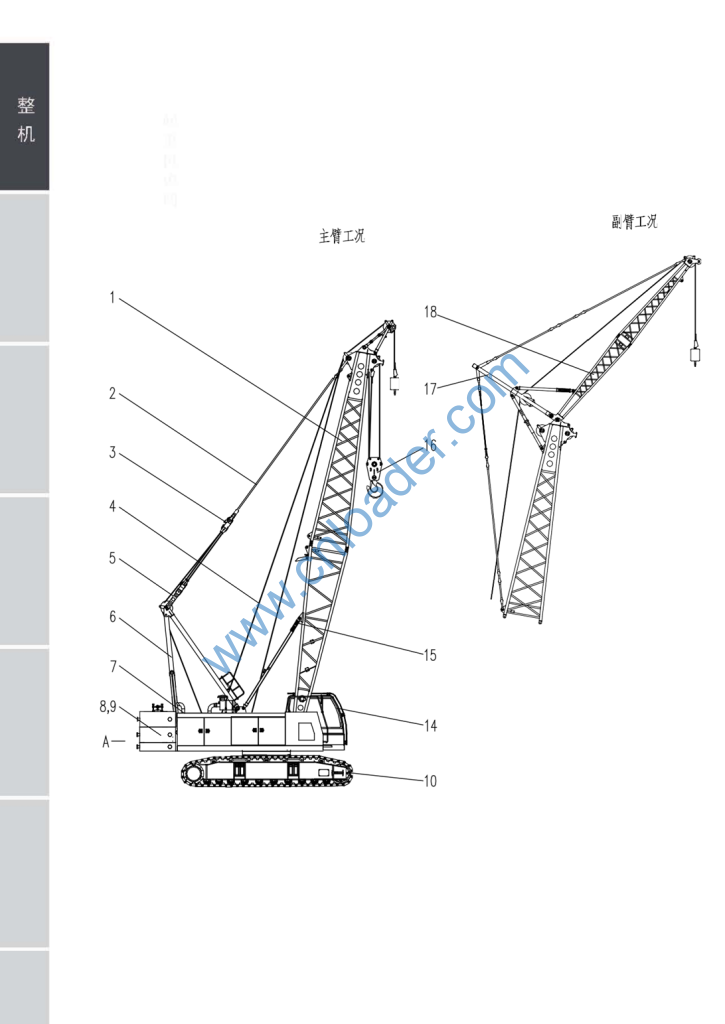

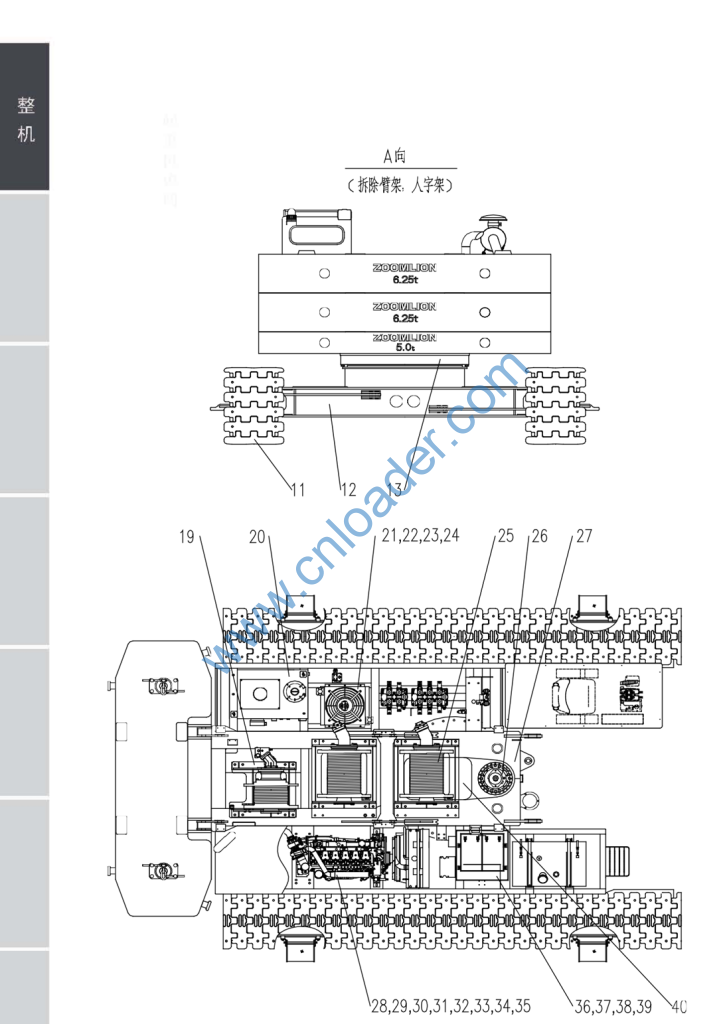

00660310100000000 主臂总成
00660315400000000 拉板总成
00660312100000000 变幅滑轮组总成
00663068200000000 起升钢丝绳
00660315600000000 力距限制器安装
00660311800000000 人字架总成
00660310500000000 围板安装总成
00660310600000000 配重总成
00660314900000000 配重安装
00660312500000000 右履带架总成
00663070700000000 操纵室安装
00660313100000000 防倾杆总成
00660314100000000 吊钩
00660317800000000 固定副臂撑杆
00660310200000000 固定副臂总成
00660314700000000 结构件安装
00660317000000000 标牌及安装
00660310000001010 ZCC551HWG 履带起重机油漆图
00663009700000000 包装与运输总成
204060026 10 号航空液压油 SH 0358-1995
204060002 液压油L-HM46 GB11118.1-94
204060043 液压油L-HV32 GB11118.1-94
204060003 液压油L-HM68 GB11118.1-94
00660319100000000 随机工具
1139900001 灭火器 MFZ/ABC8
00660319200000000 随机备件
00660319900000000 出厂技术文件
00660316900000000 臂架组合包
00660312400000000 左履带架总成
00660312800000000 车架总成
00663014500000000 回转支撑及安装
00660312000000000 变幅机构
00660313000000000 液压油箱
00660311500000000 液压系统原理图
00660311600000000 上车液压系统原理图
00660311700000000 下车系统液压原理图
00660314800000000 液压件安装
00663063500000001 起升机构
00663064400000000 回转机构
00660310400000000 转台及附件焊接
00663010910000000 中冷系统
00660311000000000 发动机安装
00660311100000000 燃油供给系统
00660311200000000 排气系统
00660311300000000 冷却系统
00660311400000000 进气系统
00660313900000000 油泵传动装置
00660317600000000 空调系统
00660316100000000 整车电气
00660316200000000 操纵室电气
00660316300000000 转台电气
00660316400000000 吊臂电气
00660318401600000 水平油缸

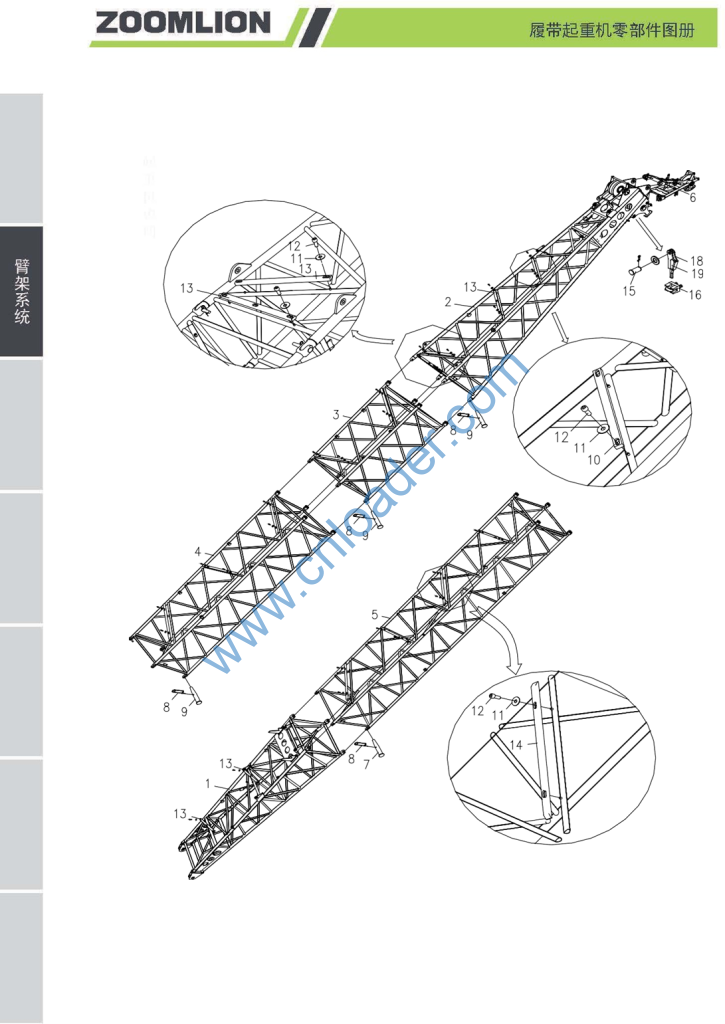

00660310100200000 Main boom bottom section
00660310100400000 Main boom top section
00663060100600000 Three-meter boom section
00663060100800000 Six-meter boom section
00663060101000000 Nine-meter boom section
00660310100600000 Goose head frame assembly
00663010100001110 Pin
00663065400201010 Spring latch
00663206600001020 Pin shaft
00663000100001170 Nylon plate
1040300064 Washer 16-140HV GB/T96.1-2002
1040100094 Screw M16×40-8.8 GB/T
00663808001801010 Nylon plate
00663010110001010 Nylon plate
00663000100001210 Pin
1090100001 Wire rope clamp Y-20
1090100446 Wedge sleeve 20 ZL-XT-20
1090100453 Wedge 20 ZL-X-20

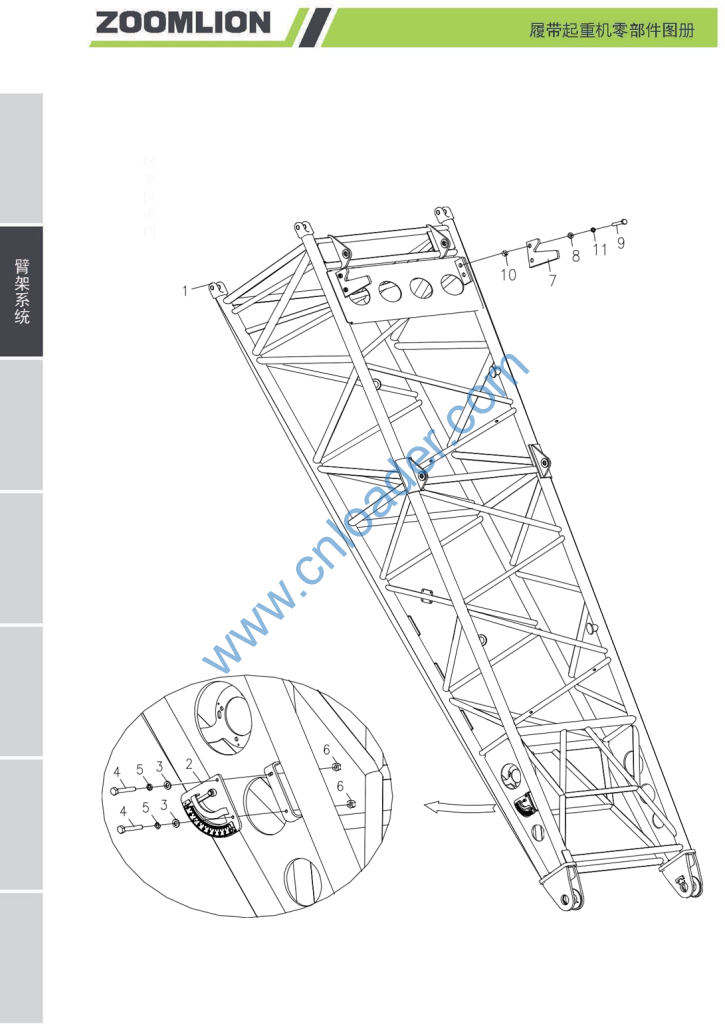

00660310100210000 底节臂焊接
00660300101600000 角度指示器
1040300066 垫圈 8-200HV GB/T97.1-2002
1040000077 螺栓 M8×40-8.8 GB/T5783-2000
1040300063 垫圈 8 GB/T93-1987
1040200192 螺母 M8-8 GB/T6170-2000
0066311010040101 导向板
1040300052 垫圈 16-200HV GB/T97.1-2002
1040000095 螺栓 M16×60-8.8 GB/T5783-2000
1040200110 螺母 M16-8 GB/T6170-2000
1040300065 垫圈 16 GB/T93-1987

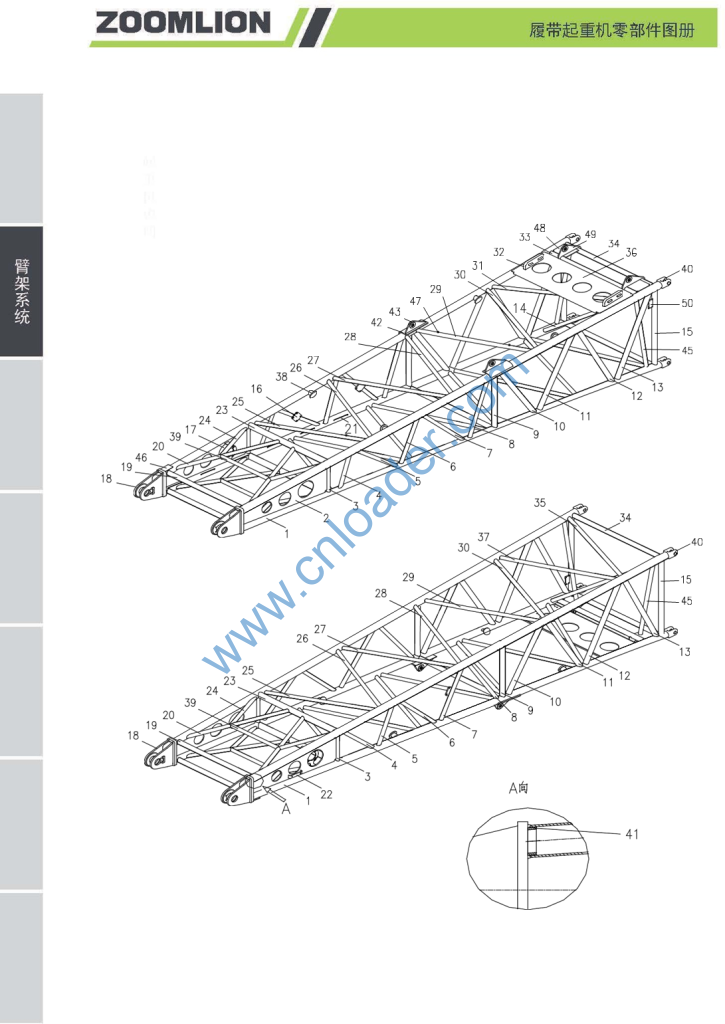

00663060100211010 弦杆
00663060100211020 板
00663010100201030 直杆
00660310100211010 腹杆 ◎45×2.5
00660310100211020 腹杆 ◎45×2.5
00660310100211030 腹杆 ◎45×2.5
00660310100211040 腹杆 ◎45×2.5
00660310100211050 腹杆 ◎45×2.5
00660310100211060 腹杆 ◎45×2.5
00660310100211070 腹杆 ◎45×2.5
00660310100211080 腹杆 ◎45×2.5
00660310100211090 腹杆 ◎45×2.5
00660310100211100 腹杆 ◎45×2.5
00663030100201050 斜杆 ◎45×2.5
00663030100201130 腹杆
00663000100201301 板
00663060100211030 角度检测器支架
00660310100210010 叉接头
00663010100201320 管
00660310100211110 管 ◎45×2.5
00663004600001500 固线架
00660300101001050 角度指示牌支架
00660310100211120 直杆 ◎60×4
00663060100211050 管
00663010100201170 腹杆
00663010100201180 腹杆
00663010100201190 腹杆
00663010100201200 腹杆
00660310100211130 腹杆 ◎45×2.5
00660310100211140 腹杆 ◎45×2.5
00660310100211150 腹杆 ◎45×2.5
00663110100411270 板
00663030100201070 管
00663030100201080 管
00660310100211160 腹杆 ◎45×2.5
00663060100211080 板
00660310100211170 腹杆 ◎45×2.5
00663000100230001 吊桩
00663060100211060 管
1992000007 双耳铰 1301-01-2
00663010110201030 衬套
00663060100211070 板
00663050100210010 耳板
00660310100211180 斜杆 ◎45×2.5
00663010110201020 板
00663300200401110 连接柱
00663030100201100 板
00660310100210020 支座
00663000100201120 板
1040100063 螺钉 M4×12-4.8 GB/T818-2000
1040300045 垫圈 4-200HV GB/T97.1-2002
1040200100 螺母 M4-8 GB/T6170-2000

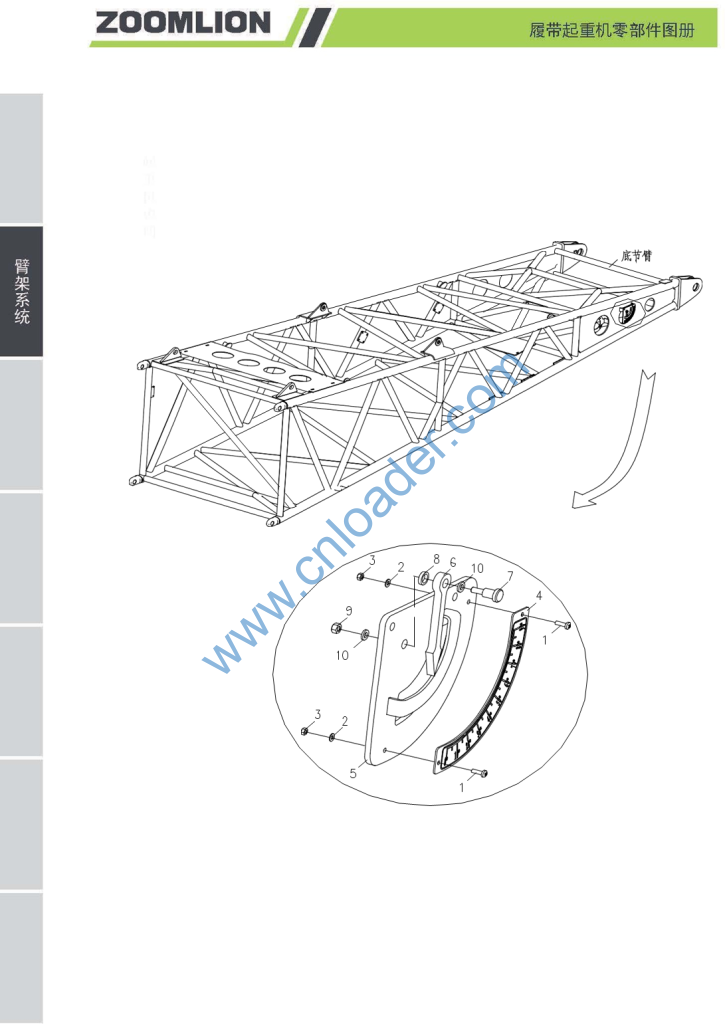

00660300101601010 角度标牌
00660300101610000 底板
00663101801001020 指针
00663300102201030 固定螺栓
00663300102201020 垫圈
1040200111 螺母 M6-8 GB/T6170-2000
1040300051 垫圈 6-200HV GB/T97.1-2002
