SANY SW955K-S Loader Parts Catalog AU

131401020633C042 行星轮架总成

131401020633C053 行星轮架 2
2 131401020633C054 行星轮垫片 16
3 131401020633C055 钢球 8
4 131401020633C056 行星轮轴 8
5 131401020633C057 行星轮中间隔套 8
6 131401020633C058 滚针 432
7 131401020633C059 行星轮 8

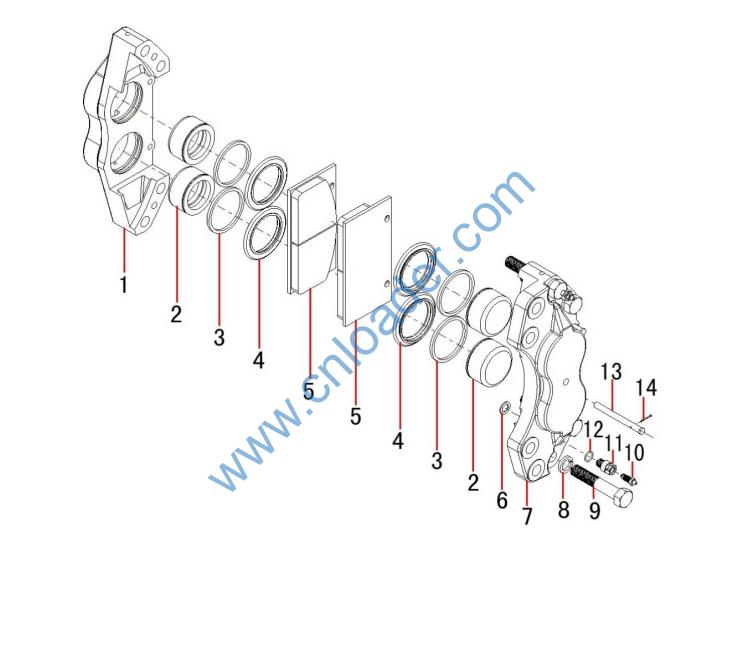

131401020633C019 制动器总成

1 131401020633C095 外钳 1
2 131401020633C096 活塞 4
3 131401020633C097 矩形密封圈 4
4 131401020633C098 防尘罩 4
5 131401020633C099 制动片 2
6 131401020633C100 O形密封圈 2
7 131401020633C101 内钳 1
8 131401020633C102 垫圈 4
9 131401020633C103 螺栓 4
10 131401020633C104 放气嘴 2
11 131401020633C105 接头 2
12 131401020633C106 O形密封圈 2
13 131401020633C107 定位销 2
14 131401020633C108 开口销 2
