SRSC45H1 container reach stacker main body RS4501Y60196 DBR

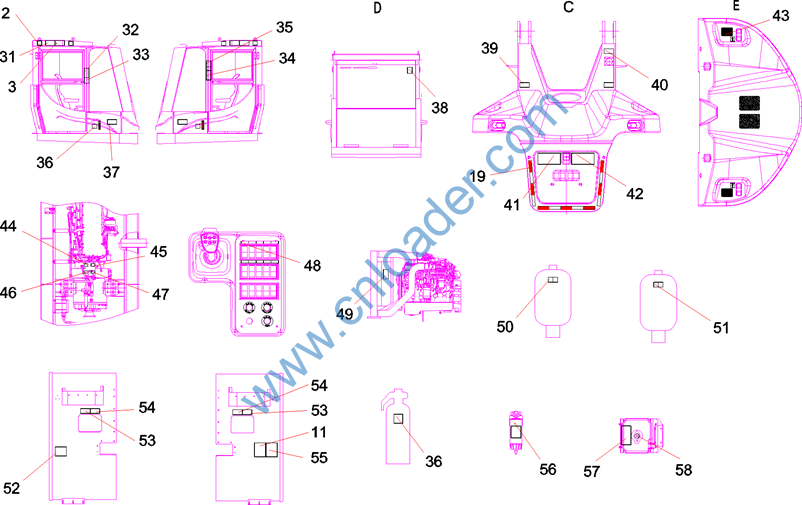

序号

代码

名称

数量

2

A820101990552

吊钩点标示图

16

3

13567189

小心碰头标牌

2

11

13564292

安全上机标牌

1

19

A290000003269

车身反光标识

7

31

13567200

禁止乘客标牌

2

32

13564359

操作警示标牌

1

33

13564398

载荷标牌

1

34

13567210

维修停机标牌

1

35

13567208

安全带警示标牌

1

36

13278376

防止火灾及灭火器提示标牌

3

37

13567186

禁止移动时站人标牌

2

38

13564367

紧急门标牌

1

39

13567193

防剪切伤害标牌

2

40

13567188

烫手警示标牌

1

41

13609641

拆配重危险警示牌

1

42

13609643

禁止靠近标牌

1

43

10049665

防滑贴RSC45.3-9

4

44

13564391

变速箱加油口

1

45

13564389

发动机加油口

1

46

13564390

发动机油位检查点

1

47

13564382

变速箱油位检查点

1

48

13525786

控制功能标牌

1














序号

代码

名称

数量

49

13567176

风扇打手警示牌

1

50

13567192

蓄能器警示标牌

1

51

13644652

蓄能器警示标牌(100bar)

1

52

12120476

载荷标牌 载荷标牌

1

53

13567181

禁止跳下警示牌

2

54

13567169

当心坠落警示标牌

2

55

13564383

正面吊保养铭牌

1

56

13564374

油水分离器

1

57

13567177

禁止蹬踏标牌

1

58

13677224

膨胀水箱防烫警示标牌

1

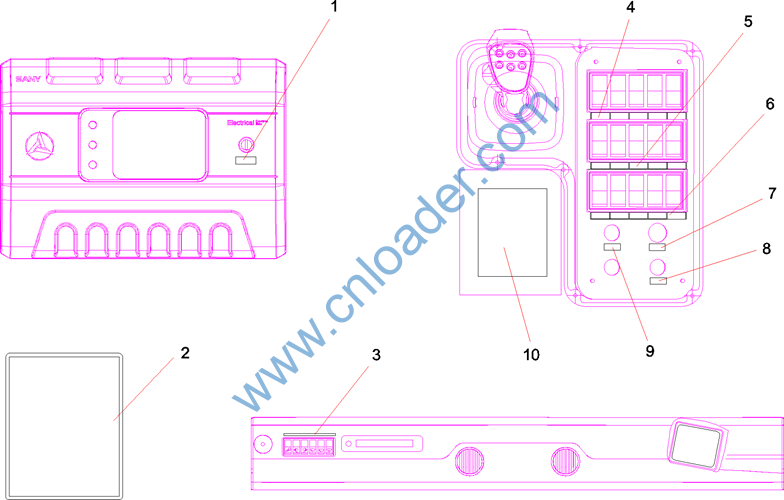

序号

代码

名称

数量

1

12120437

驾驶室移动指示牌

1

2

13525767

保险丝功能标牌

1

3

13525363

前操作面板开关标牌

1

4

13525776

右操作面板标牌

1

5

13525779

右操作面板标牌2

1

6

13525773

右操作面板标牌3

1

7

13525784

安全旁通指示牌

1

8

12943544

紧急停止指示牌

1

9

12120480

点火钥匙指示牌

1

10

13521864

手柄功能标牌

1

















第18章

电气系统

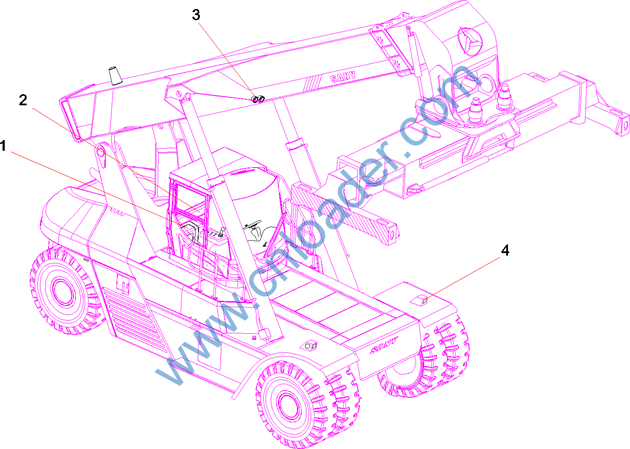

序号

代码

名称

数量

1

13116953

电气原理图

1

2

13487579

驾驶室电气布置图

1

3

13445409

臂架电气布置图

1

4

13487569

车架体电气布置图

1

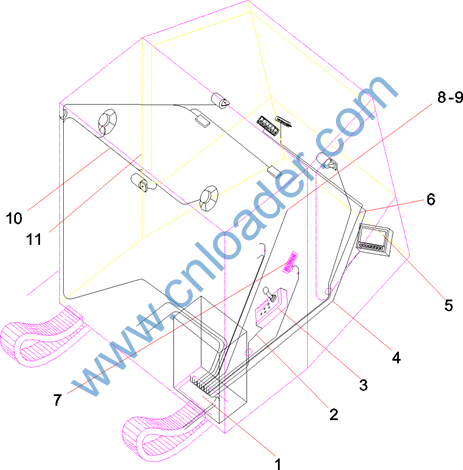

序号

代码

名称

数量

1

13120438

驾驶室电控柜总成

1

2

12895249

右面板线束

1

3

13484326

右操作面板总成

1

4

13487578

前面板线束

1

5

13487572

前操作面板总成

1

6

12894959

空调线束

1

7

13014972

油门踏板

1

8

12894939

方向机线束

1

9

12907176

方向机操作总成

1

10

13016751

驾驶室后顶部线束

1

11

13206553

收音机功能

1

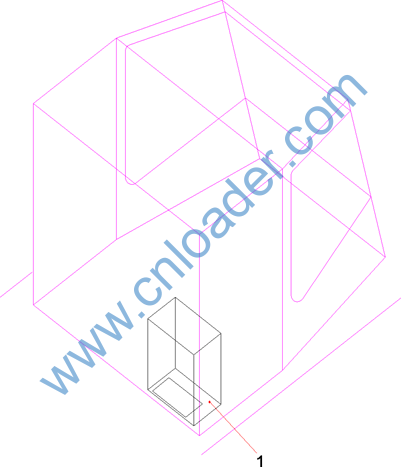

序号

代码

名称

数量

1

13120382

驾驶室电控柜布置图

1

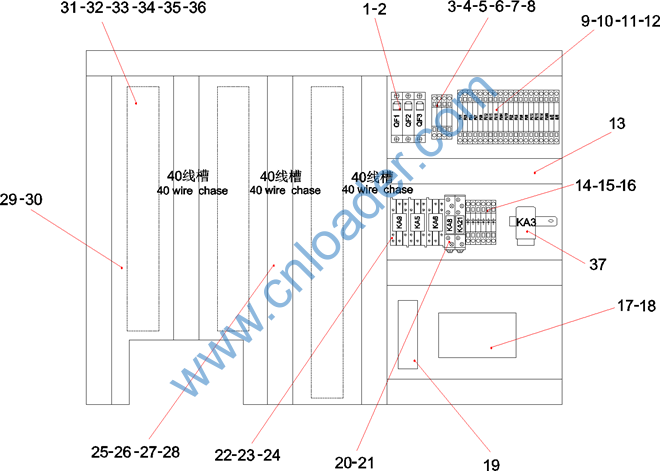

序号

代码

名称

数量

1

A241200000220

线路保护断路器63-AC380-1-A3

2

2

A241200000221

线路保护断路器

1

3

A242000000307

端板和隔板

2

4

A242000000303

接线端子

4

5

60208346

高低跨接器284-413

4

6

60208347

隔板284-367

2

7

21001517

接线端子

2

8

A241900000042

电线

1

9

A242000000381

接线端子

20

10

B241300000020

熔断器

9

11

B241300000021

熔断器

9

12

23003013

相邻跨接器

18

13

60035696

行线槽

3

14

A241600000022

卡轨

1

15

A242000000382

二极管端子

6

16

60116738

终端插头DT06-3S-P006

2

17

A810201206151

三一I/O模块总成SYIO-16G

1

18

A810299000589

三一科技端子线束

1

19

12561952

堆高机接地铜母排

1

20

B240700000399

中间继电器

2

21

B240700000395

继电器座

2

22

B241600000002

自保持夹

6
