SRSC1009-6E container reach stacker crane main body SF





序号

代码

名称

数量

1

A210204000131

螺钉 M6×20GB70.1

8

2

A210401000016

垫圈

8

3

A210405000006

垫圈

8

5

60136999

减速机

1

7

A210401000002

垫圈

16

22

11484122

挡圈

2

23

A820301015793

横移销轴

1

24

11478611

卡板

1

25

A210204000162

螺钉 M8×25GB70.1

2

26

A210401000017

垫圈

2

27

A210405000007

垫圈

6

28

13649248

滑块座组件

4

29

A210111000038

螺栓M12×30GB5783-00

4

30

A210405000001

垫圈

6

31

A810497000955

指示灯罩

1

32

A810421000802

缓冲螺柱

4

33

A210319000004

螺母

4

34

A210804000002

黄油嘴

2

35

10023645

接线板

1

36

60120577

液压马达 ELME

1

37

A210111000203

螺栓

2

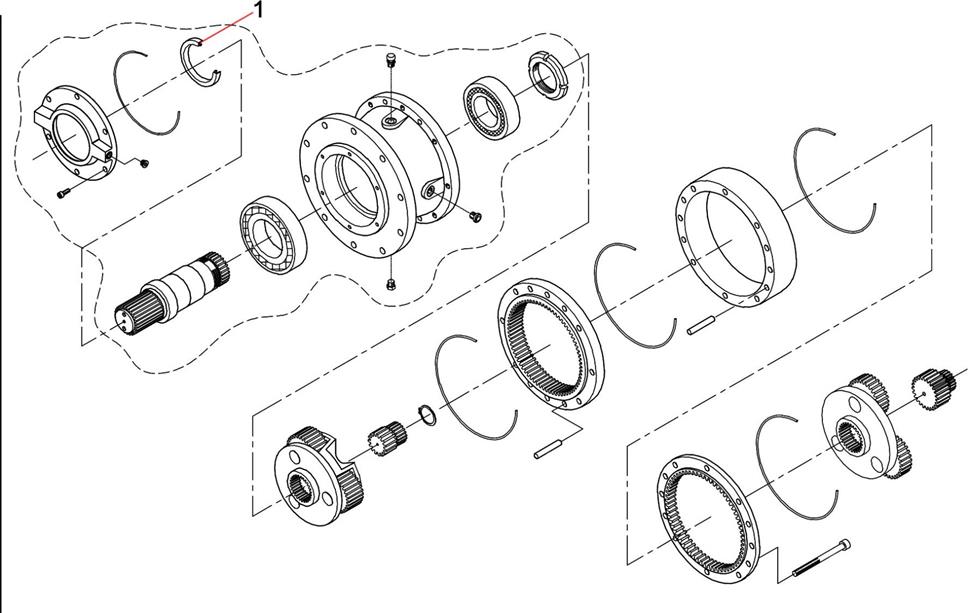

序号

代码

名称

数量

1

60279623

BASL油封

1

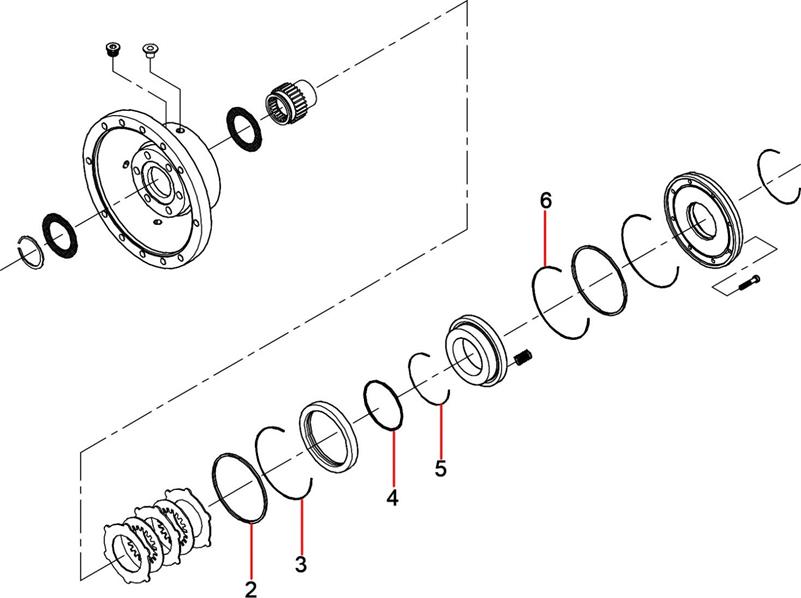

序号

代码

名称

数量

2

60322186

挡圈107.62×2.62 PTFE

1

3

60123244

O形圈 N70

1

4

60322187

挡圈88.49×3.53 PTFE

1

5

A210609000084

O形圈

1

6

60123244

O形圈 N70

1

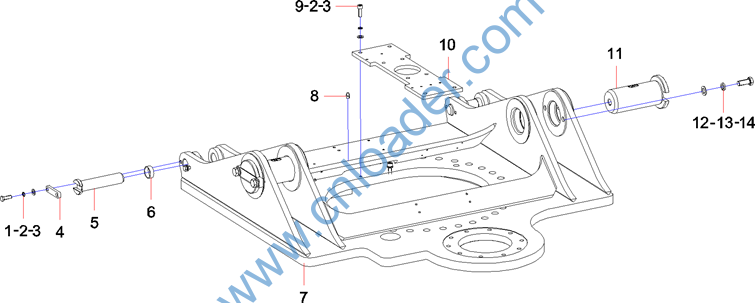

序号

代码

名称

数量

1

A210111000023

螺栓

4

2

A210401000001

垫圈

8

3

A210405000011

垫圈

8

4

12071694

阻尼油缸销轴卡板

2

5

12071786

阻尼油缸销轴

2

6

12071662

轴承档圈

4

7

12069412

上转台

1

8

A210804000002

黄油嘴

4

9

A210204000181

螺钉

4

10

12071696

回转接头连接板

1

11

13826170

臂架销轴总成

2

12

A210111000112

螺栓

4

13

A210401000004

垫圈

4

14

A210405000003

垫圈

4

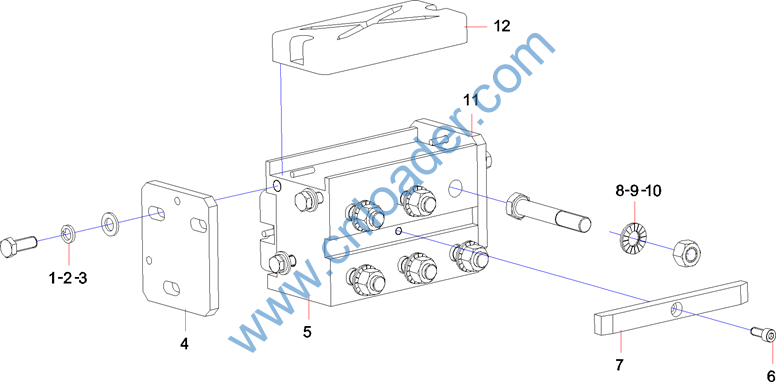

序号

代码

名称

数量

1

A210111000202

螺栓 M12×30GB5783 10.9

5

2

A210401000002

垫圈

6

3

A210405000001

垫圈

6

4

10180747

端挡板组件

1

5

13649244

滑块座

1

6

A210204000220

螺钉M8×20GB70.1 10.9级

1

7

13649245

1

8

A210111000447

螺栓M16×100GB5782 10.9级

6

9

A210319000022

螺母M16×1.5GB889.2

6

10

60013684

制锁垫圈16 107-01

6

11

10182627

端挡板组件(1)

1

12

12530189

滑块

2

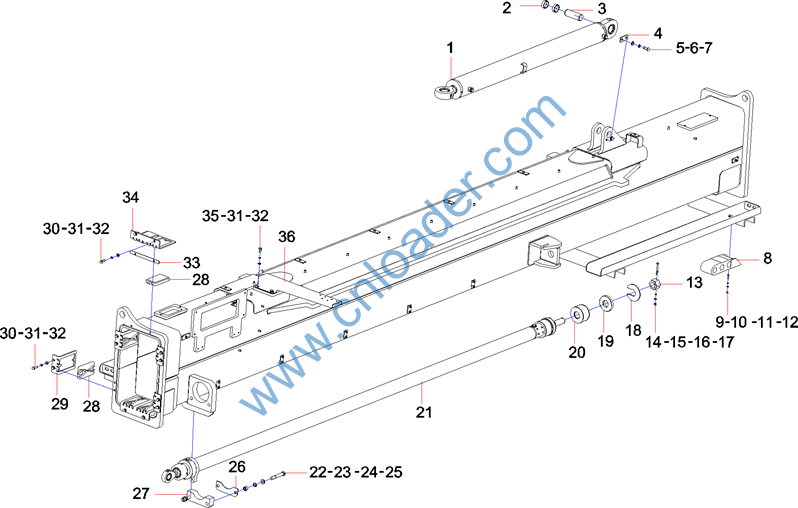

序号

代码

名称

数量

1

10204097

侧移油缸ZXSDJ90.3

1

2

11484122

挡圈

2

3

12209589

侧移油缸销轴

1

4

11524363

销轴卡板

1

5

A210111000038

螺栓M12×30GB5783-00

2

6

A210401000002

垫圈

2

7

A210405000001

垫圈

2

8

60262866

伸缩拖链SR445MI061-075×32节brevetti

2

9

A210204000131

螺钉 M6×20GB70.1

8

10

A210401000016

垫圈

16

11

A210405000006

垫圈

16

12

A210319000003

螺母M6GB889.1

8

13

A210356000006

螺母M36×3GB9457

2

14

A210110000340

螺栓M8×70GB5782

2

15

A210401000017

垫圈

2

16

A210405000007

垫圈

4

17

A210319000004

螺母

2

18

13563089

垫片

8

19

13563088

压板

2

20

13563084

缓冲垫

4

21

10207101

伸缩油缸

2

22

A210110000034

螺栓M16×110GB5782

4
















序号

代码

名称

数量

23

A210401000004

垫圈

4

24

A210405000003

垫圈

4

25

A210319000012

螺母M16GB889.1

4

26

12588758

垫板

2

27

12588756

橡胶垫

2

28

12057183

右滑块

8

29

13113729

滑块板(1)

4

30

A210111000023

螺栓

20

31

A210401000001

垫圈

24

32

A210405000011

垫圈

24

33

13113724

垫板

2

34

13113730

右滑块板(1)

2

35

A210111000011

螺栓

4

36

A820101331392

液压管支架

1

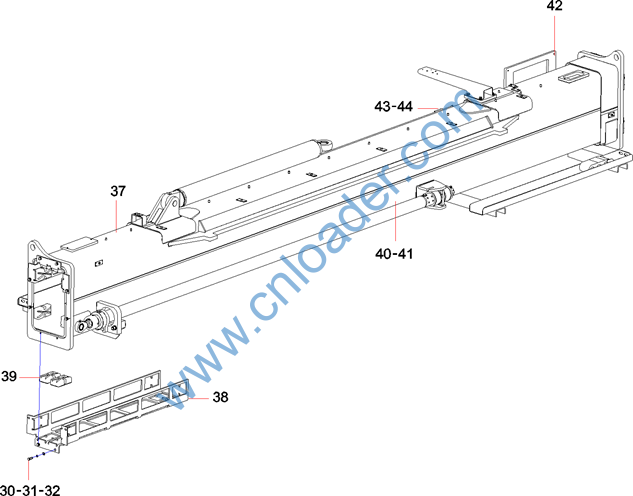

序号

代码

名称

数量

30

A210111000023

螺栓

20

31

A210401000001

垫圈

24

32

A210405000011

垫圈

24

37

13648608

主梁

1

38

A820101343334

左滑块板

2

39

12061940

左滑块

16

40

13563083

垫板

2

41

A210204000132

螺钉 M6×25GB70.1

8

42

12187870

缓冲螺柱

4

43

10833167

电控柜支撑

2

44

A210204000162

螺钉 M8×25GB70.1

4
