第12章

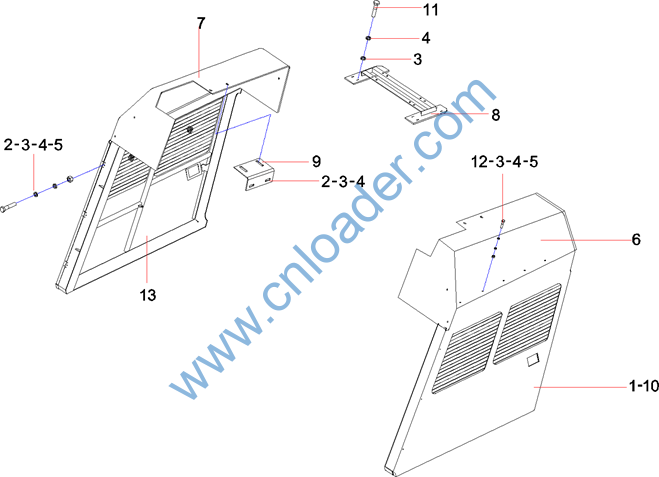

覆盖件总成
|
序号 |
代码 |
名称 |
数量 |
|
1 |
13421967 |
左侧门总成 |
1 |
|
2 |
A210111000023 |
螺栓 |
16 |
|
3 |
A210405000011 |
垫圈 |
66 |
|
4 |
A210401000001 |
垫圈 |
46 |
|
5 |
A210307000017 |
螺母 |
26 |
|
6 |
10479738 |
左罩 |
1 |
|
7 |
10479741 |
右罩 |
1 |
|
8 |
10120137 |
液压油散热器支架 |
1 |
|
9 |
10403271 |
安装板 |
2 |
|
10 |
13343529 |
弹性垫 |
6 |
|
11 |
A210208000008 |
螺钉 |
8 |
|
12 |
A210111000027 |
螺栓 |
14 |
|
13 |
13421969 |
右侧门总成 |
1 |
|

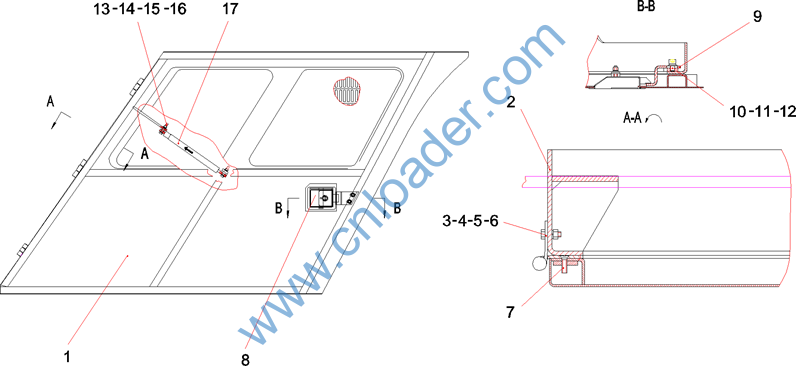

序号 |
代码 |
名称 |
数量 |
|
1 |
13421968 |
左门 |
1 |
|
2 |
13421963 |
左侧门架 |
1 |
|
3 |
10196926 |
铰链 |
3 |
|
4 |
A210111000080 |
螺栓 |
9 |
|
5 |
A210404000009 |
垫圈 6GB96.1 |
9 |
|
6 |
A210319000003 |
螺母M6GB889.1 |
9 |
|
7 |
A210211000008 |
螺钉M6×20GB819.1 |
9 |
|
8 |
A222200000042 |
机罩锁 |
1 |
|
9 |
10771181 |
扣锁板 |
1 |
|
10 |
A210204000202 |
螺钉M10×16GB70.1 |
2 |
|
11 |
A210401000001 |
垫圈 |
2 |
|
12 |
A210405000011 |
垫圈 |
2 |
|
13 |
A210405000007 |
垫圈 |
4 |
|
14 |
A210401000017 |
垫圈 |
2 |
|
15 |
A210307000012 |
螺母 |
4 |
|
16 |
A210111000094 |
螺栓 |
2 |
|
17 |
A229900009852 |
气弹簧 |
1 |
|

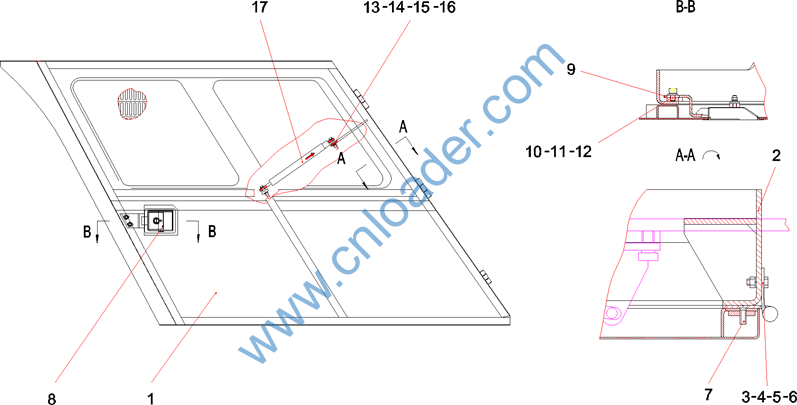

序号 |
代码 |
名称 |
数量 |
|
1 |
13421970 |
右门 |
1 |
|
2 |
13421965 |
右门架 |
1 |
|
3 |
10196926 |
铰链 |
3 |
|
4 |
A210111000080 |
螺栓 |
9 |
|
5 |
A210404000009 |
垫圈 6GB96.1 |
9 |
|
6 |
A210319000003 |
螺母M6GB889.1 |
9 |
|
7 |
A210211000008 |
螺钉M6×20GB819.1 |
9 |
|
8 |
A222200000042 |
机罩锁 |
1 |
|
9 |
10771012 |
扣锁板 |
1 |
|
10 |
A210204000202 |
螺钉M10×16GB70.1 |
2 |
|
11 |
A210401000001 |
垫圈 |
2 |
|
12 |
A210405000011 |
垫圈 |
2 |
|
13 |
A210405000007 |
垫圈 |
4 |
|
14 |
A210401000017 |
垫圈 |
2 |
|
15 |
A210307000012 |
螺母 |
4 |
|
16 |
A210111000094 |
螺栓 |
2 |
|
17 |
A229900009852 |
气弹簧 |
1 |
第13章

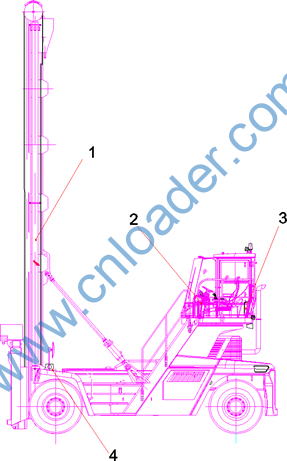

电气系统SDCY90K6C2.8
|
序号 |
代码 |
名称 |
数量 |
|
1 |
13499159 |

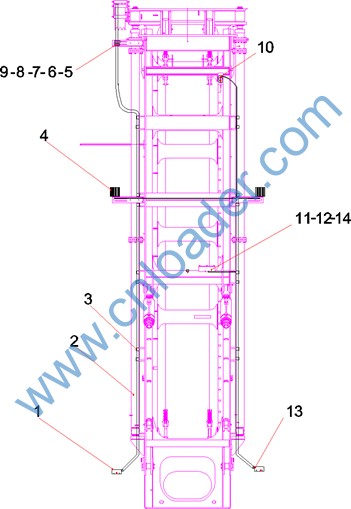

门架电气布置图 |
1 |
|
2 |
12934225 |
驾驶室电气布置图 |
1 |
|
3 |
12933109 |
电气原理图 |
1 |
|
4 |
13074794 |
车架体电气布置图 |
1 |
