序号 |
代码 |
名称 |
数量 |
|
1 |
10204102 |
活塞杆总成 |
1 |
|
2 |
B230101001948 |
PW防尘圈50×58.6×5.3×8 |
1 |
|
3 |
B230101001951 |
ZBR密封圈50×65×11.4 |
1 |
|
4 |
A880806030136 |
GS密封圈 |
1 |
|
5 |
60013716 |
UP导向环50×55×9.7 KT200 |
2 |
|
6 |
10202939 |
导向套 |
1 |
|
7 |
10201417 |
挡圈 |
1 |
|
8 |
A210609000087 |
O形圈 |
1 |
|
9 |
A210609000044 |
O形圈28×3.55GB3452.1 |
1 |
|
10 |
10202940 |
活塞 |
1 |
|
11 |
B230101001155 |
密封圈 |
1 |
|
12 |
A210208000018 |
螺钉M8×14GB79 |
1 |
|
13 |
10204100 |
缸筒总成ZXSDJ90.3.1 |
1 |
|
14 |
A210612000023 |
关节轴承GE40ES-2RSGB9163 |
2 |
|
15 |
A210416000037 |
挡圈62GB893.1 |
4 |
|
16 |
A210804000002 |
黄油嘴 |
2 |
|

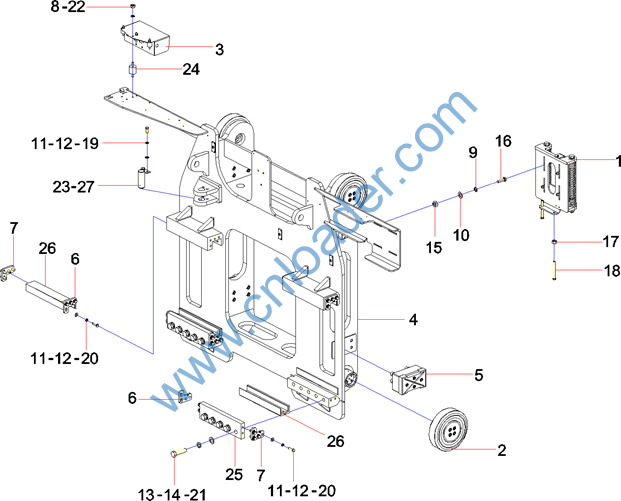

序号 |
代码 |
名称 |
数量 |
|
1 |
10125965 |
缓冲机构 |
1 |
|
2 |
10973107 |
滚轮总成 |
4 |
|
3 |
A810497000955 |
指示灯罩 |
1 |
|
4 |
10262288 |
主支架 |
1 |
|
5 |
13244280 |
滑块装置 |
4 |
|
6 |
13605513 |
挡板 |
4 |
|
7 |
13605517 |
挡板2 |
4 |
|
8 |
A210405000007 |
垫圈 |
4 |
|
9 |
A210401000001 |
垫圈 |
4 |
|
10 |
A210405000011 |
垫圈 |
4 |
|
11 |
A210401000002 |
垫圈12GB93 |
34 |
|
12 |
A210405000001 |
垫圈12GB97.1 |
34 |
|
13 |
A210401000008 |
垫圈24GB93 |
10 |
|
14 |
A210405000009 |
垫圈 |
10 |
|
15 |
A210307000017 |
螺母 |
4 |
|
16 |
A210111000026 |
螺栓 |
4 |
|
17 |
A210307000001 |
螺母 |
2 |
|
18 |
A210111000277 |
螺栓M12×120GB5783 |
2 |
|
19 |
A210111000038 |
螺栓 |
2 |
|
20 |
A210111000204 |
螺栓 |
32 |
|
21 |
A210111000319 |
螺栓M24×90GB5783 |
10 |
|
22 |
A210307000012 |
螺母 |
4 |
|
序号 |
代码 |
名称 |
数量 |
|
23 |
11524363 |
销轴卡板 |
1 |
|
24 |
A810421000802 |
缓冲螺柱 |
4 |
|
25 |
10262707 |
轨道侧板 |
2 |
|
26 |
12057185 |
滑块 |
4 |
|
27 |
12209589 |
侧移油缸销轴 |
1 |
|

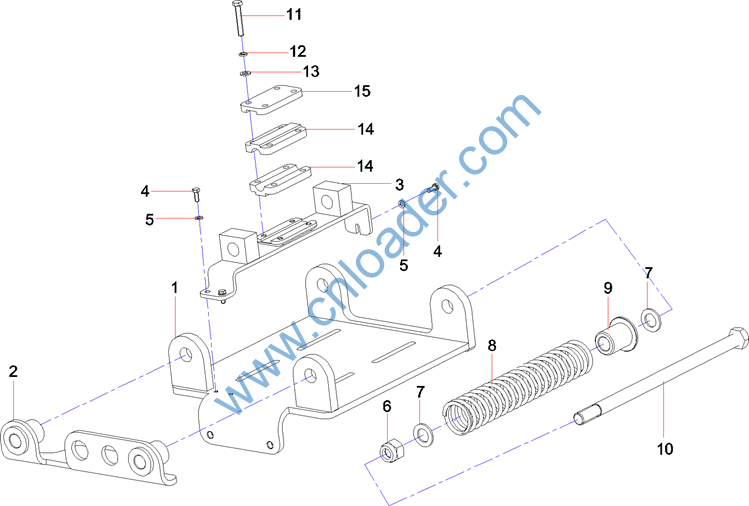

序号 |
代码 |
名称 |
数量 |
|
1 |
10125963 |
底座 |
1 |
|
2 |
10125964 |
活动板 |
1 |
|
3 |
11925351 |
电缆架 |
1 |
|
4 |
A210111000079 |
螺栓 |
3 |
|
5 |
A210405000006 |
垫圈 |
3 |
|
6 |
A210319000005 |
螺母 |
2 |
|
7 |
A210405000008 |
垫圈 |
4 |
|
8 |
10125936 |
弹簧 |
2 |
|
9 |
10125934 |
垫片 |
2 |
|
10 |
10125933 |
螺柱 |
2 |
|
11 |
A210111000094 |
螺栓 |
4 |
|
12 |
A210401000017 |
垫圈 |
4 |
|
13 |
A210405000007 |
垫圈 |
4 |
|
14 |
11925393 |
橡胶垫 |
2 |
|
15 |
11925396 |
顶板 |
1 |
|

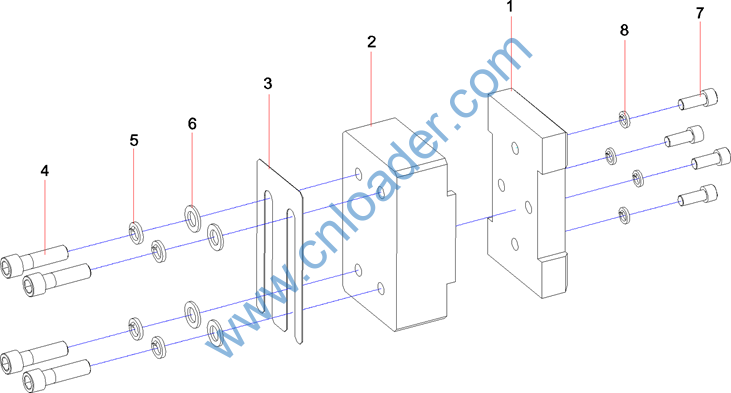

序号 |
代码 |
名称 |
数量 |
|
1 |
A820601040327 |
滑块 |
1 |
|
2 |
13001722 |
滑块座 |
1 |
|
3 |
11144462 |
调整垫片 |
1 |
|
4 |
A210204000159 |
螺钉 |
4 |
|
5 |
A210401000004 |
垫圈 |
4 |
|
6 |
A210405000003 |
垫圈 |
4 |
|
7 |
A210204000021 |
螺钉 |
4 |
|
8 |
A210401000002 |
垫圈12GB93 |
4 |
|

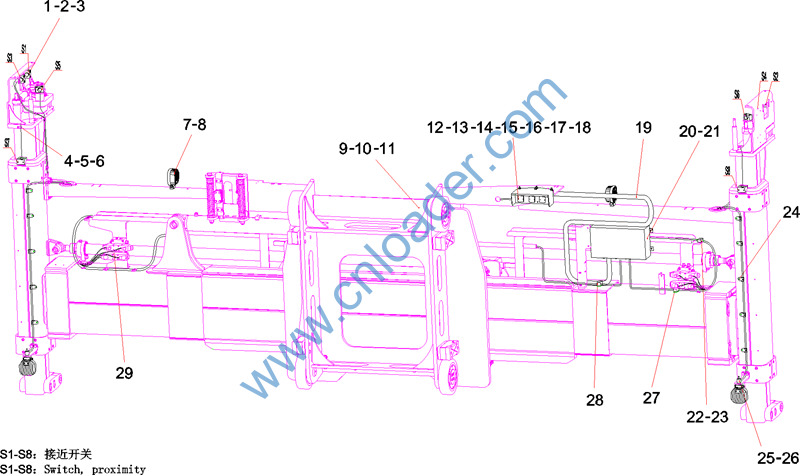

序号 |
代码 |
名称 |
数量 |
|
1 |
60150757 |
接近开关NBB15-30GM50-E2-M-Y22913 |
8 |
|
2 |
60165339 |
夹体SP430-PP DP-AS |
10 |
|
3 |
A210204000136 |
螺钉 |
12 |
|
4 |
A820101010676 |
单管管夹(φ6) |
10 |
|
5 |
A210204000129 |
螺钉 M6×12GB70.1 |
10 |
|
6 |
A210401000016 |
垫圈 |
10 |
|
7 |
12895513 |
LED工作灯 |
4 |
|
8 |
12255758 |
缓冲螺柱 |
4 |
|
9 |
A230200000175 |
线夹 |
6 |
|
10 |
A230200000176 |
线夹 |
3 |
|
11 |
60207958 |
固定支板67.5×23.2×15 不锈钢 |
2 |
|
12 |
60024057 |
指示灯72-24-R |
1 |
|
13 |
60024055 |
指示灯60-24-R |
1 |
|
14 |
60024056 |
指示灯60-24-Y |
1 |
|
15 |
A210210000023 |
螺钉M4×16GB818 |
9 |
|
16 |
A210401000013 |
垫圈 |
9 |
|
17 |
A210405000004 |
垫圈 |
9 |
|
18 |
A210307000014 |
螺母M4GB6170 |
9 |
|
19 |
10056330 |
吊具安装线束 |
1 |
|
20 |
A810201052901 |
吊具控制箱总成 |
1 |
|
21 |
13233543 |
电气原理图 |
1 |
|
22 |
60028239 |
管夹体 |
16 |
