SRSC45C30 container reach stacker crane main body 13RS45300112 vec





序 号

代码

名称

数 量

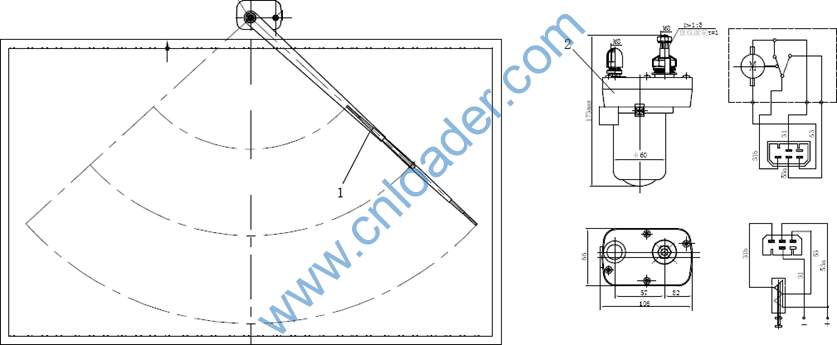

1

60154823

雨刮刷片刮杆800×850-DC385 东兴

1

2

60154808

雨刮电机120W-24V 东兴

1




























序 号

代码

名称

数 量

1

60154817

雨刮刷片刮杆400×500-ZD2231 东兴

1

2

60154810

雨刮电机ZD2231-24V 东兴

1

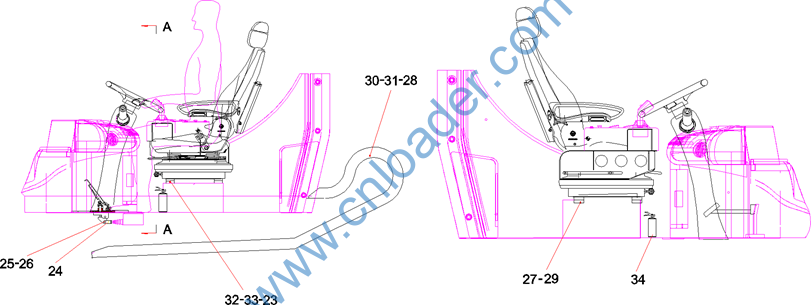

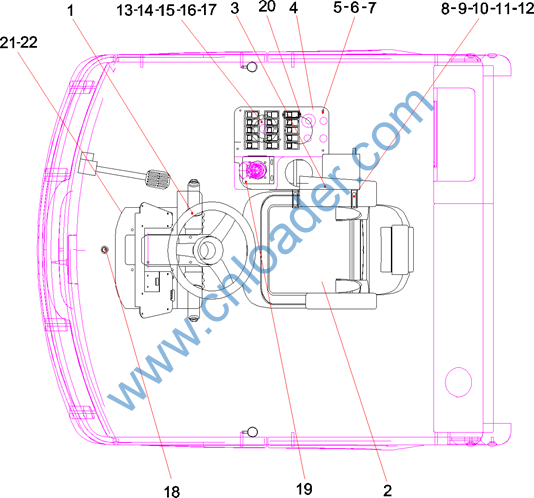

第6章

操纵台总成
















序 号

代码

名称

数 量

1

60025888

可调式转向柱总成URANUS-Black

1

2

60149848

机械悬浮式驾驶座椅SYZY-GC-G MSG85/722

1

3

60154116

座椅宽扶手FF12宽120

1

4

12148799

手柄座支撑

1

5

A210111000070

螺栓

10

6

A210405000005

垫圈

6

7

A210401000015

垫圈

6

8

12148869

连接螺柱

2

9

A210111000037

螺栓

4

10

A210401000002

垫圈12GB93

6

11

A210405000001

垫圈12GB97.1-02

6

12

A210307000001

螺母M12GB6170-00

6

13

11775191

手柄过线板

1

14

A210111000079

螺栓

6

15

A210401000016

垫圈6GB93-87

6

16

A210405000006

垫圈

6

17

A210307000016

螺母M6GB6170-00

6

18

10480997

安装套

2

19

12663126

手柄安装板

1

20

12180237

驻车按钮护罩

1

21

12964110

方向机垫板

1

22

12964114

转向器垫板

1




















序 号

代码

名称

数 量

23

A210401000017

垫圈

19

24

A820199003254

连接叉

1

25

A210508000001

销轴B10×40GB882

1

26

A210507000014

销3×18GB879.1

1

27

A210204000147

螺钉

12

28

A210111000090

螺栓M8×25GB5783-00

2

29

12153581

座椅安装板

2

30

B229900003089

拖链40节350.200.150.0 Igus

2

31

B229900002838

拖链接头 Igus

4

32

A210111000091

螺栓M8×30GB5783-00

7

33

A210405000007

垫圈8GB97.1

19

34

59001329

ABC干粉灭火器

2

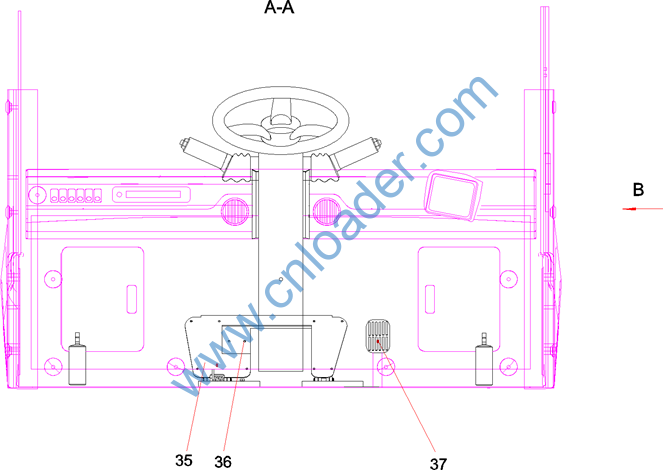

序 号

代码

名称

数 量

35

12260636

双联踏板

1

36

60099291

悬挂式油门踏板

1

37

A210307000015

螺母

2

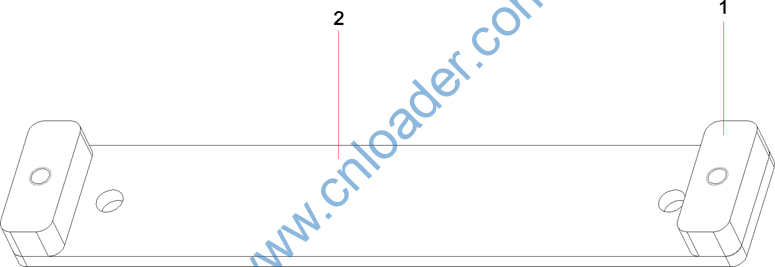

序 号

代码

名称

数 量

1

12153580

安装块

2

2

12153579

下安装板

1

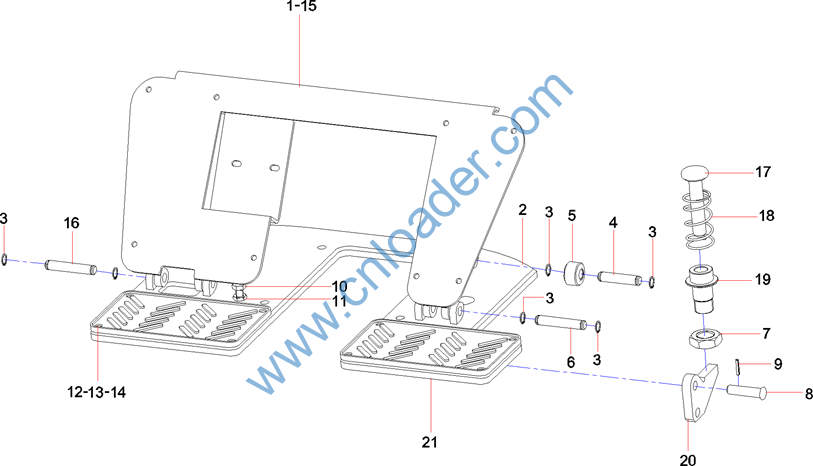

序 号

代码

名称

数 量

1

12142593

踏板

1

2

12260331

底座SRSC45F.5.3C.1

1

3

A210414000011

挡圈10GB894.1

6

4

10253405

销轴

1

5

10253342

滚轮

1

6

12142582

右销轴

1

7

A210309000003

螺母M20GB6172.1

1

8

24003799

销轴A

1

9

A210507000014

销3×18GB879.1

1

10

A210111000088

螺栓M8×16GB5783-00

1

11

A210309000012

螺母M8GB6172.1

1

12

A210111000070

螺栓

16

13

A210405000005

垫圈

8

14

A210401000015

垫圈

8

15

12260594

橡胶套SRSC45F.5.3B-6

1

16

12142581

左销轴

1

17

10254328

顶杆

1

18

A820101315195

弹簧

1

19

10144220

铜套

1

20

10254329

旋转板

1

21

12260600

垫脚橡胶套SRSC45F.5.3B-7

2
