SRSC45C30 container reach stacker crane main body 13RS45300112 GDV





序 号

代码

名称

数 量

1

60186271

管夹体SP430/30-PP GD-AS

5

2

60014674

管夹体

5

3

A210111000071

螺栓

7

4

12768456

管夹盖板

5

5

A210111000029

螺栓M×50GB5783-00

10

6

A210421000003

垫圈

15

7

12768487

吊具组合管夹体

5

8

12768512

吊具组合管夹体

5

9

A820101350327

管夹盖板

1

10

A210111000030

螺栓M×55GB5783

3

11

A210401000001

垫圈10GB93-87

3

12

A820101350328

组合管夹体

1

13

A820601991102

组合管夹体

1

14

60165343

管夹体SP538-PPH DP-AS

3

15

A210204000486

螺钉M×60GB70.1 10.9级

6

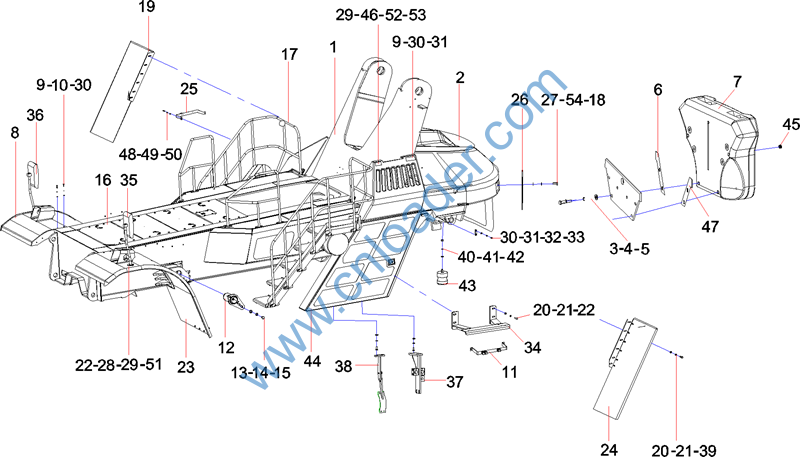

第4章

车架总成


















序 号

代码

名称

数 量

1

12450702

车架体组焊

1

2

12071117

上配重系统

1

3

A210401000012

垫圈36GB93

4

4

A820102010533

垫圈

4

5

A210111000451

螺栓×220GB5782

4

6

A820101338054

垫板

2

7

10042916

配重(二)

1

8

12457630

挡泥板(右)

1

9

A210111000038

螺栓M×30GB5783-00

24

10

A210404000004

垫圈

24

11

11849040

支架RSC45C.3.16

1

12

10201907

俯仰油缸轴总成

2

13

A210111000292

螺栓M×60GB5783

4

14

A210401000008

垫圈24GB93

4

15

A210404000007

垫圈24GB96.1

4

16

12451260

盖板六RSC45C.3.4.9

1

17

10941541

扶梯走台总成

1

18

A210405000006

垫圈

8

19

12009348

后挡泥板(右侧)

1

20

A210404000008

垫圈

24

21

A210401000004

垫圈16GB93

24

22

A210111000090

螺栓M×25GB5783-00

8


















序 号

代码

名称

数 量

23

12457625

挡泥板(左)

1

24

12009257

后挡泥板(左侧)

1

25

10136225

油水分离器支架

1

26

11006387

尾灯安装板

2

27

A210210000017

螺钉

8

28

A210405000007

垫圈8GB97.1

8

29

A210401000017

垫圈

12

30

A210401000002

垫圈12GB93

30

31

A210405000001

垫圈12GB97.1-02

12

32

A210111000039

螺栓

4

33

10106057

挡块

2

34

10246102

液力油散支架

2

35

10201511

后视镜总成(左)

1

36

10182064

后视镜总成(右)

1

37

11196780

排气管夹座Ⅱ

2

38

10165028

排气管夹座I

2

39

A210111000112

螺栓

24

40

A210307000029

螺母

2

41

A210405000008

垫圈20GB97.1-02

2

42

A210401000006

垫圈20GB93-87

2

43

A222000000066

减震器

2

44

12486217

覆盖件总成

1


















序 号

代码

名称

数 量

45

10480997

安装套

9

46

10545244

联结板

4

47

10761321

垫板

2

48

A210404000003

垫圈10GB96.1-02

2

49

A210401000001

垫圈10GB93-87

2

50

A210111000018

螺栓M×25GB5783

2

51

A210307000012

螺母

6

52

A210111000093

螺栓

4

53

A210404000005

垫圈8GB96.1

4

54

A210401000016

垫圈6GB93-87

8

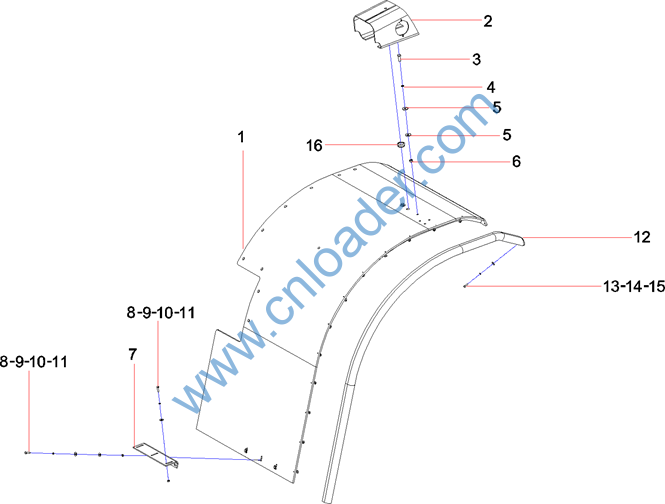

序 号

代码

名称

数 量

1

12457629

挡泥板组焊(右)

1

2

12225799

右前灯支架

1

3

A210111000023

螺钉

2

4

A210401000001

垫圈10GB93-87

2

5

A210404000003

垫圈1

4

6

A210307000017

螺母M

2

7

10477981

支板

1

8

A210111000091

螺栓

6

9

A210401000017

垫圈

6

10

A210404000005

垫圈8GB96.1

12

11

A210307000012

螺母

6

12

12462196

封边(右)

1

13

A210210000017

螺钉

13

14

A210401000016

垫圈6GB93-87

13

15

A210404000009

垫圈

13

16

12904926

橡胶套

1

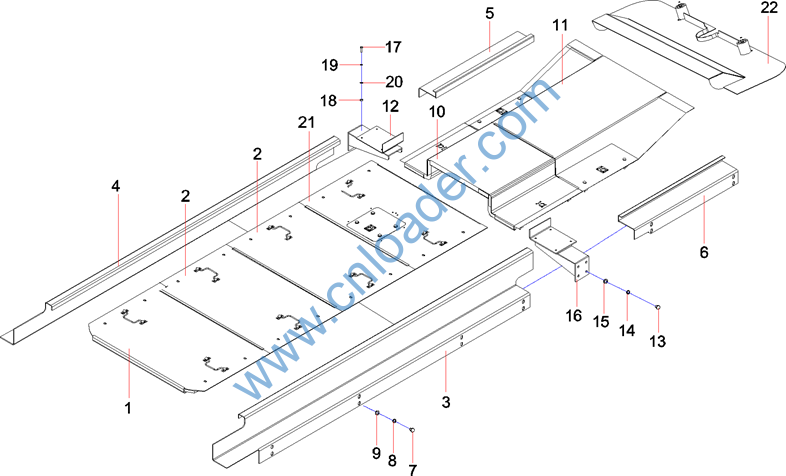

序 号

代码

名称

数 量

1

10719147

盖板(一)RSC45C.3.4.1

1

2

10719146

盖板(二)RSC45C.3.4.2

2

3

10762082

盖板支板(一)

1

4

10762083

盖板支板(二)

1

5

11027922

支板(三)

1

6

11027877

支板(四)

1

7

A210111000227

螺栓3

32

8

A210401000004

垫圈16GB93

32

9

A210405000003

垫圈

32

10

10437780

盖板(三)RSC45.3C.4.3

1

11

12613084

盖板(四)

1

12

10902059

托链安装架右

1

13

A210204000020

螺钉

8

14

A210401000002

垫圈12GB93

8

15

A210405000001

垫圈1

8

16

10902060

托链安装架左

1

17

A210111000090

螺栓

4

18

A210307000012

螺母

4

19

A210401000017

垫圈

4

20

A210405000007

垫圈8GB97.1

4

21

11338703

盖板(五)

1

22

12759700

盖板六RSC45C.3.4.9

1

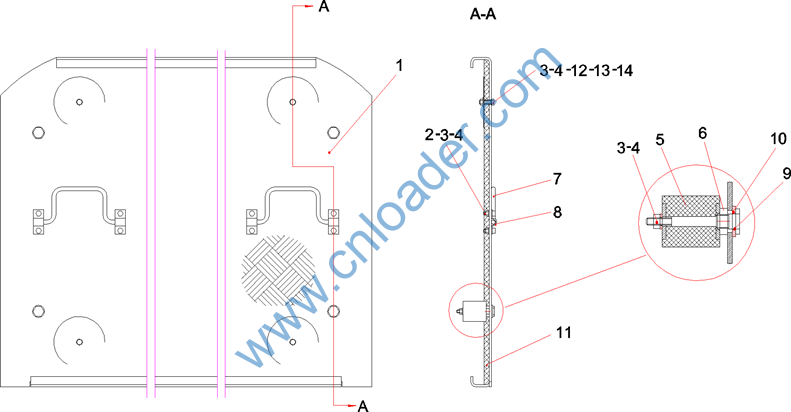

序 号

代码

名称

数 量

1

10719141

折板(一)

1

2

A210204000130

螺钉

8

3

A210405000006

垫圈

28

4

A210307000016

螺母M

16

5

A810502000239

弹性柱

4

6

A210309000016

螺母M

4

7

A820301014172

拉手

2

8

A820101313322

拉手座

4

9

A820301014341

螺栓

4

10

A210405000001

垫圈1

4

11

10719142

吸音隔热棉

1

12

A210111000081

螺栓

4

13

12014413

垫片

4

14

A210404000009

垫圈

4
