STC500S-D16 Truck Crane SANY SR





序号

代码

名称

数量

备注

1

11484419

制动阀管路铭牌

1



2

21005402

铆钉

2

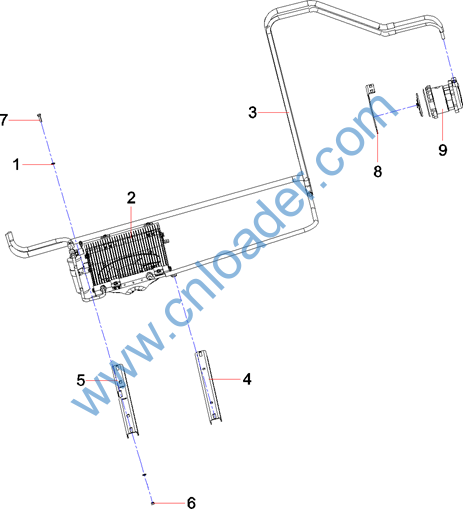

序号

代码

名称

数量

备注

1

A210405000007

垫圈

16



2

60005669

冷凝器

1



3

60274405

空调附件5007047000

1



4

10003454

冷凝器固定板 I

1



5

10003456

冷凝器固定板II

1



6

A210319000004

螺母

8



7

A210111000091

螺栓

8



8

13539113

空调管接头支架

1



9

60031711

压缩机YJ154-PV8 三电贝尔

1

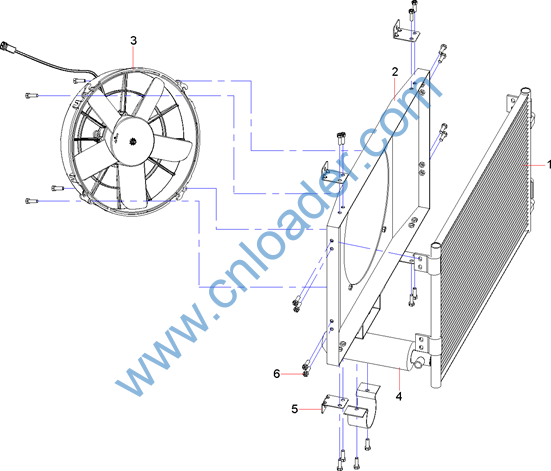

序号

代码

名称

数量

备注

1

60159092

冷凝器芯体总成500700510020

1



2

60159123

风罩总成500700520040

1



3

60159142

冷凝风机500700550010

1



4

60159110

储液器总成500700600000

1



5

60159122

风罩支架500700520030

4



6

60159081

组合件Q0074 M6×20

22










序号

代码

名称

数量

备注

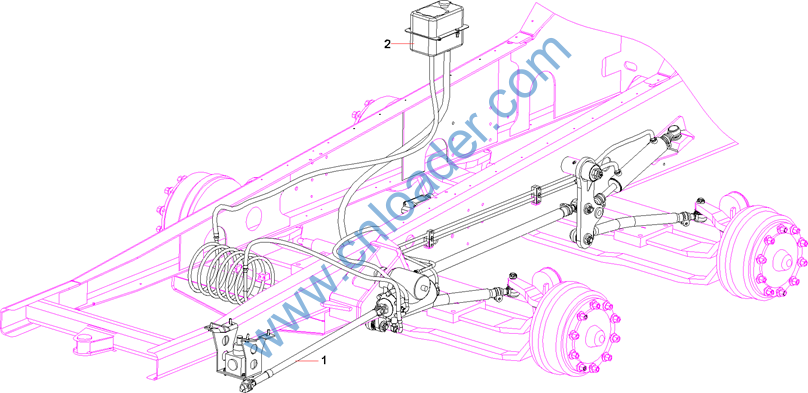

1

13915565

转向杆系

1



2

12433704

转向管路

1

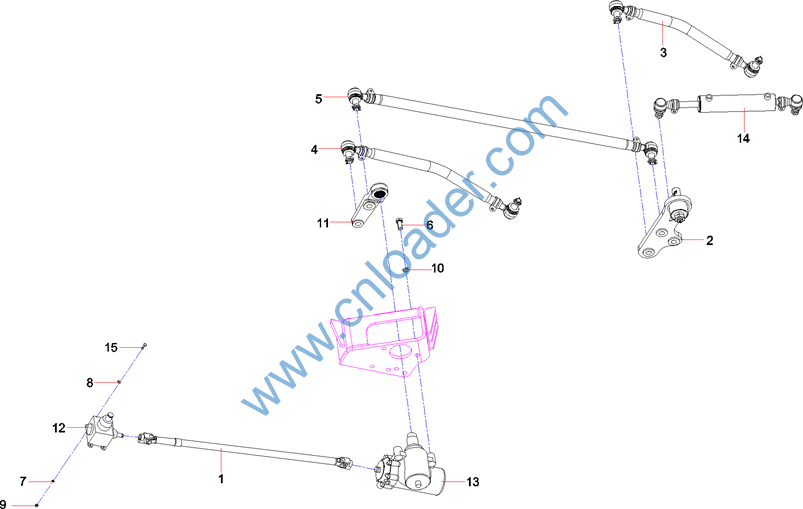

序号

代码

名称

数量

备注

1

60025177

转向中间传动轴

1



2

13583448

中间摇臂及支架总成

1



3

12408948

转向直拉杆总成II

1



4

12408880

转向直拉杆总成I

1



5

12408856

中间连接拉杆总成

1



6

21029600

螺栓M20×1.5×40GB5786 10.9级

5



7

A210401000017

垫圈

4



8

A210405000007

垫圈

4



9

A210307000012

螺母

4



10

A210401000006

垫圈

5



11

12422478

转向垂臂

1



12

A229900003007

角转向器

1



13

A229900005684

转向器总成

1



14

00000345

转向动力缸总成

1



15

A210111000091

螺栓

4

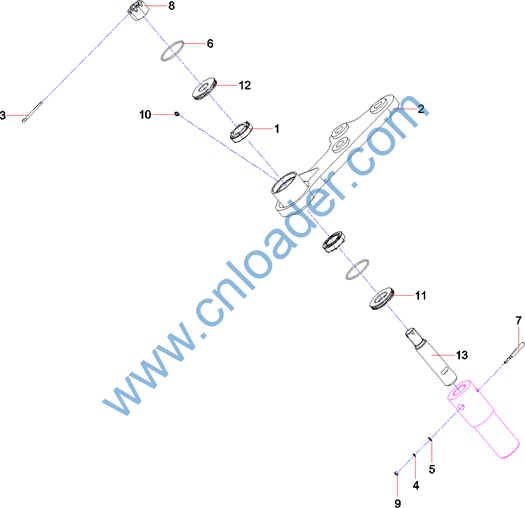

序号

代码

名称

数量

备注

1

A210604000008

滚动轴承32008GB297

2



2

13580404

中间摇臂总成

1



3

A210491000023

1



4

A210401000016

垫圈

1



5

A210405000006

垫圈

1



6

A210609000077

O形圈

2



7

A820301021105

削边销

1



8

A210355000009

螺母M30×2GB9457

1



9

A210307000016

螺母

1



10

A210804000001

黄油嘴

1



11

11815890

垫圈I

1



12

11815891

垫圈Ⅱ

1



13

13582944

中间摇臂销

1

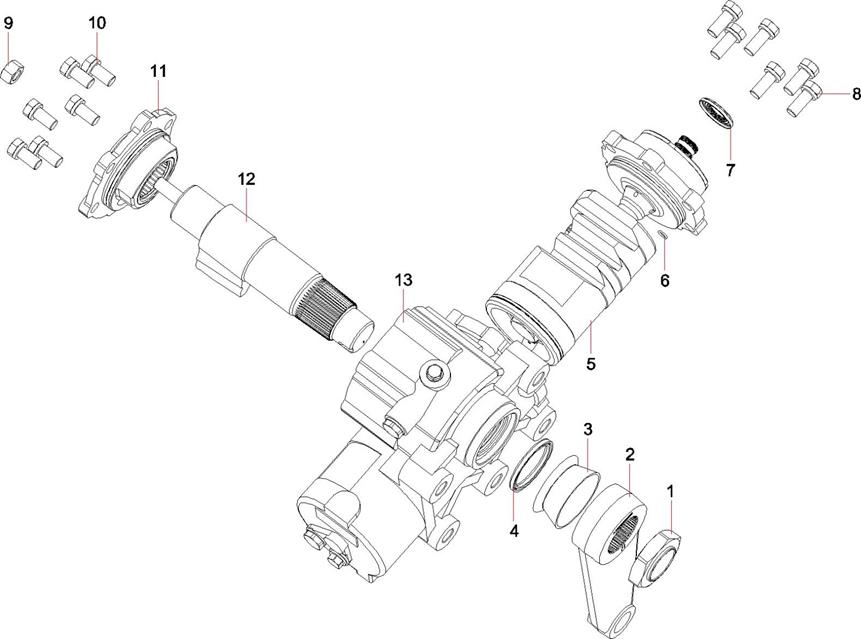

序号

代码

名称

数量

备注

1

60265639

六角螺母NT11090A-3411004B

1



2

A229900005682

转向垂臂

1



3

60265646

防尘圈NT11090B-3411002

1



4

60265640

防尘封NT11090A-3411006

1



5

60265652

转向螺母及阀总成NT11090B-3411040

1



6

60265678

O形密封圈Q7341914C 14.4×1.9

1



7

60265671

防尘盖NT12590M-3411044

1



8

60265674

六角头螺栓Q151B1435TF2 M14×1.5×35

6



9

60265676

I型六角螺母Q341B16 M16×1.5

1



10

60265673

六角头螺栓Q151B1430TF2 M14×1.5×30

6



11

60265656

侧盖总成NT11090B-3411110

1



12

60265643

转向臂轴总成NT11090A-3411100

1



13

60265647

壳体总成NT11090B-3411010

1

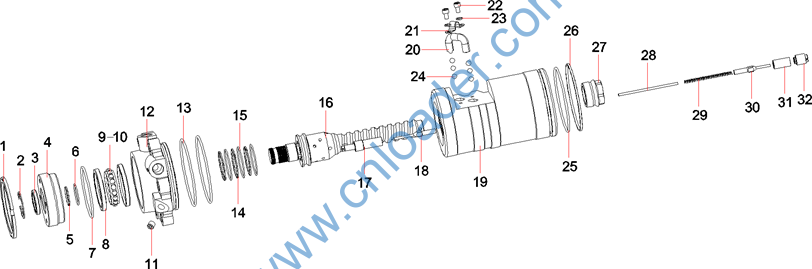

序号

代码

名称

数量

备注

1

60265653

防松螺母NT11090B-3411043

1



2

A210416000041

挡圈40GB893.1

1



3

60265632

油封NT100X-3411065

1



4

60265669

上盖NT12090C-3411061

1



5

60265631

密封环NT100X-3411064

1



6

60265630

O型密封圈NT100X-3411063

1



7

60265679

O形密封圈Q7343185C 85×3.1

1



8

60265629

外圈NT100X-3411042

2



9

60265668

钢球保持架NT12090A-3411045

1



10

21010039

钢球GB308

18



11

60265677

内六角锥形螺塞Q61901 NPT1/8

1



12

60265655

阀体NT11090B-3411073

1



13

60265670

O形密封圈NT12590A-3411119

2



14

60265633

密封环NT100X-3411071

3



15

60265634

O形密封圈NT100X-3411072

3



16

60265654

阀芯及扭杆总成NT11090B-3411050

1



17

60265658

卸荷滑杆总成NT11090B-3411120

1



18

60265659

卸荷阀杆INT11090B-3411121

1



19

60265649

转向螺母NT11090B-3411034

1



20

60265627

钢球导管NT100X-3411022

2



21

60265626

导管夹NT100X-3411021

1



22

60265675

内六角圆柱头螺钉Q218B0610 M6×10

2














序号

代码

名称

数量

备注

23

60105583

弹簧垫圈Q40306 东风

2



24

21010039

钢球GB308

29



25

60265667

O形密封圈NT110X-3411033

1



26

60265666

密封环NT110X-3411032

1



27

60265628

堵盖NT100X-3411031

1



28

60265650

弹簧稳定杆NT11090B-3411035

1



29

60265651

弹簧NT11090B-3411036

1



30

60265662

卸荷阀杆IINT11090B-3411132

1



31

60265663

卸荷阀套NT11090B-3411133

1



32

60265661

卸荷螺塞NT11090B-3411131

1

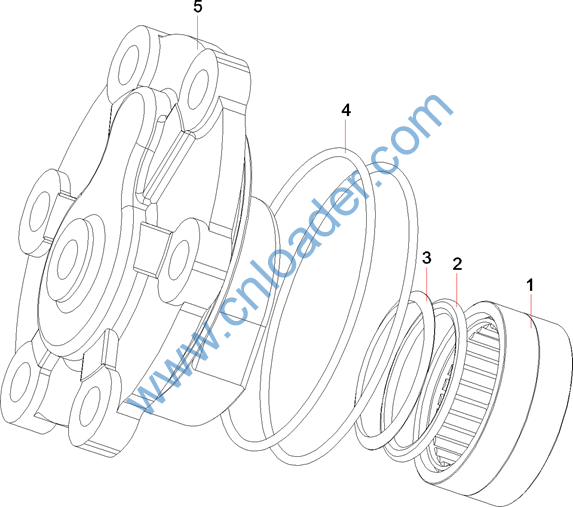

序号

代码

名称

数量

备注

1

60265645

滚针轴承NT11090A-3411115

1



2

60265637

高压密封圈NT100X-3411113

1



3

60265638

挡圈NT100X-3411114

1



4

60265670

O形密封圈NT12590A-3411119

2



5

60265657

侧盖NT11090B-3411112

1

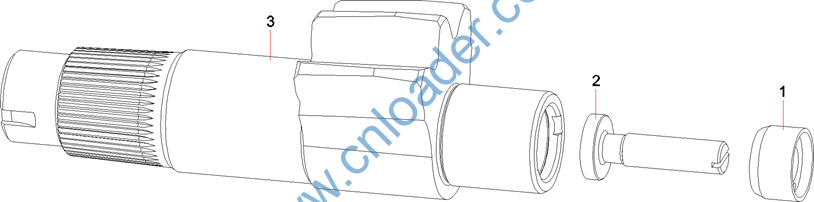

序号

代码

名称

数量

备注

1

60265635

锁紧螺母NT100X-3411102

1



2

60265636

调整螺钉NT100X-3411103

1



3

60265644

转向臂轴NT11090A-3411101

1

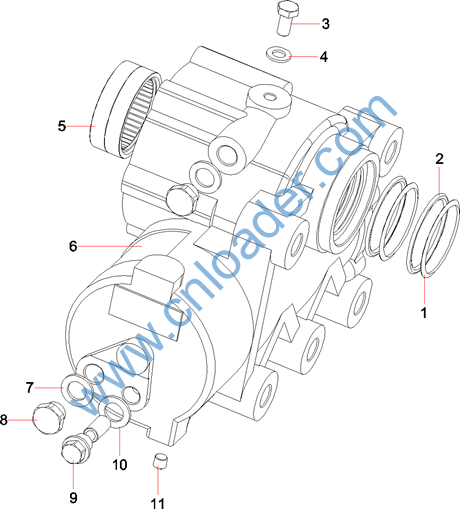

序号

代码

名称

数量

备注

1

60265665

挡圈NT110X-3411013

2



2

60265664

高压密封圈NT110X-3411012

2



3

60265672

六角头螺栓Q151B1012 M10×1×12

1



4

A210434000005

垫圈 10JB982

1



5

60265641

滚针轴承NT11090A-3411014

1



6

60265648

壳体NT11090B-3411011

1



7

A210434000009

垫圈18JB982

2



8

60265642

六角头螺塞NT11090A-3411015

2



9

60265660

卸荷螺杆总成NT11090B-3411130

1



10

A210434000008

垫圈16JB982

1



11

60265677

内六角锥形螺塞Q61901 NPT1/8

1

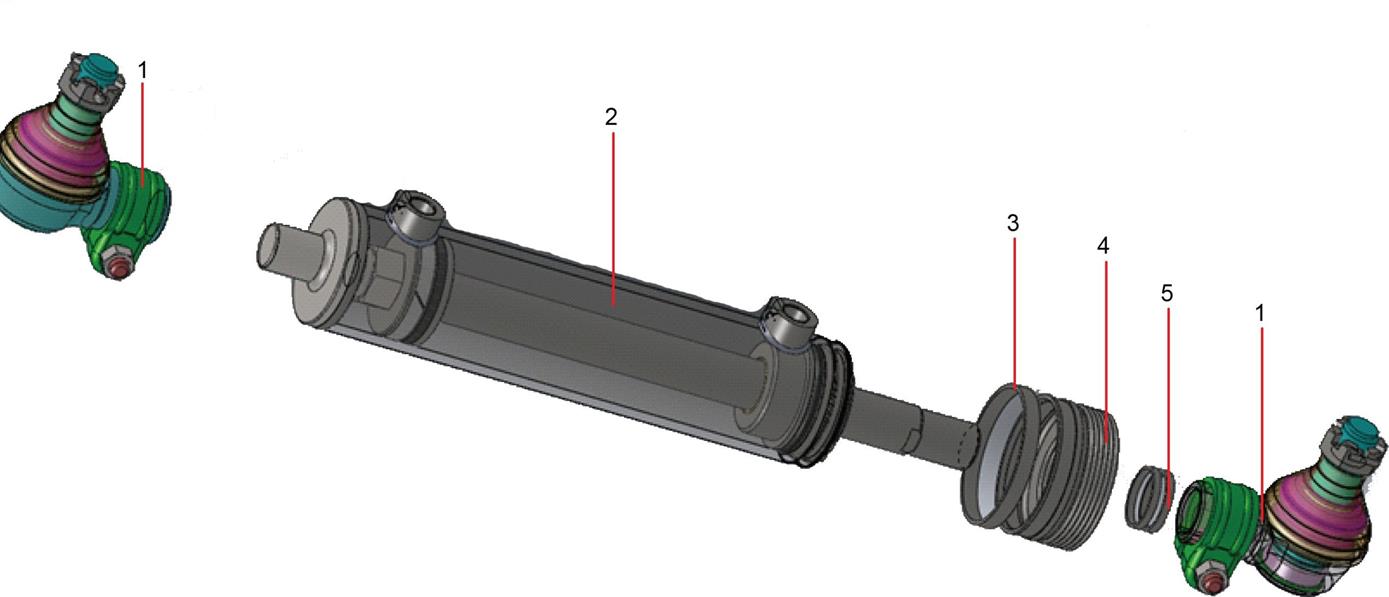

序号

代码

名称

数量

备注

1

60215456

球铰接头总成32344000350 Sφ40

2



2

60341826

动力缸体34101000030

1



3

60341827

卡箍98609300093

1



4

60341828

防尘罩98801200124

1



5

60341829

卡箍94051301002

1

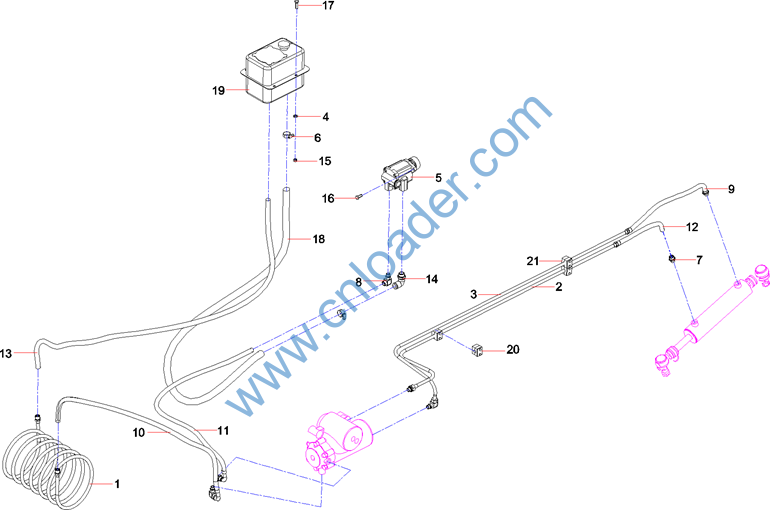

序号

代码

名称

数量

备注

1

11193818

冷却螺旋管总成

1



2

10016671

钢管总成1

1



3

10016669

钢管总成2

1



4

A210405000011

垫圈

4



5

60147626

巨力泵

1



6

A229900002965

软管环箍

2



7

B210780000040

端直通接头

4



8

B210780001392

管接头WEE15LMOR3C

3



9

B230103000058

胶管

1



10

B230103000051

胶管

1



11

B230103000279

胶管

1



12

B230103001467

胶管1SN12-DKOL-DKOL90-420Q/SY1102

1



13

B230103002747

胶管Q/SY1102

1



14

13702998

油泵进油口接头

1



15

A210319000001

螺母M10GB889.1

4



16

A210111000018

螺栓

1



17

A210111000025

螺栓

5



18

10262072

胶管

1



19

12257947

动力转向油罐

1



20

A229900002417

单联管夹

4



21

60202487

支撑轨螺母

8

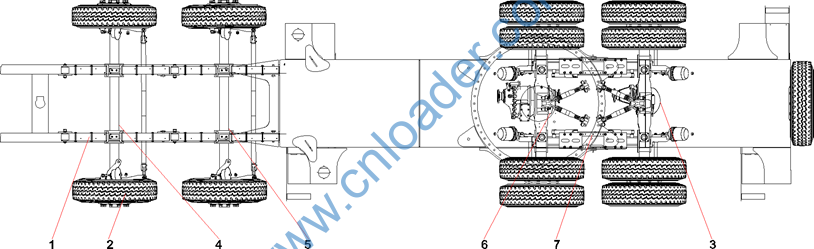

序号

代码

名称

数量

备注

1

12442336

前悬架系统

1



2

10428901

车轮与轮胎

13



3

60259834

后桥总成2400005A-STRDC-0 手调臂带ABS

1



4

60259831

一桥总成SL5421B-3000005A 手调臂带ABS

1



5

60175193

前二桥总成SL5421B1-3000005

1



6

60175195

中桥总成2500005-STRDC-0 速比5.933

1



7

13545978

后悬架系统

1

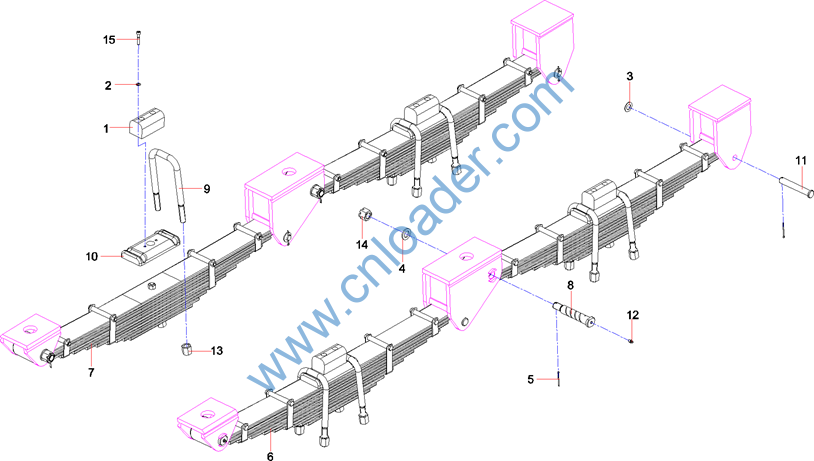

序号

代码

名称

数量

备注

1

A810497000938

缓冲块

4



2

A210405000007

垫圈

8



3

A210405000008

垫圈

4



4

A210405000009

垫圈

4



5

A210491000018

8



6

60112846

前左钢板弹簧总成JDP4201-2902010A

2



7

60112844

前右钢板弹簧总成JDP4201-2902020A

2



8

A820301021138

前悬架卷耳销

4



9

A820301021139

U型螺栓

8



10

A820403000752

前板簧盖板

4



11

13339601

A0类销轴

4



12

A210804000002

黄油嘴

4



13

A210321000010

螺母M20×1.5GB56 10级

16



14

A210355000008

螺母M24×2GB9457 10级

4



15

A210204000153

螺钉M8×45GB70.1

8

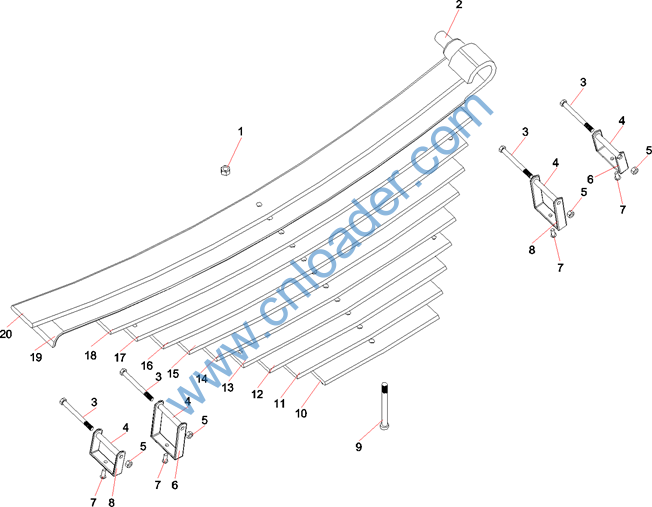

序号

代码

名称

数量

备注

1

60342358

中心螺母1GB6171

1



2

60342359

双金属衬套-22

1



3

60342360

卡箍螺栓3GB5782

4



4

60342361

卡箍套管-107

4



5

60342362

卡箍螺母5GB6170

4



6

60342363

4片卡箍-32

2



7

60342364

铆钉7GB867

4



8

60342365

8片卡箍-42

2



9

60342366

中心螺栓-106

1



10

60342367

钢板弹簧前簧第十一片JDP4201-2902010A-047

1



11

60342368

钢板弹簧前簧第十片JDP4201-2902010A-045

1



12

60342369

钢板弹簧前簧第九片JDP4201-2902010A-043

1



13

60342370

钢板弹簧前簧第八片JDP4201-2902010A-041

1



14

60342371

钢板弹簧前簧第七片JDP4201-2902010A-037

1



15

60342372

钢板弹簧前簧第六片JDP4201-2902010A-035

1



16

60342373

钢板弹簧前簧第五片JDP4201-2902010A-033

1



17

60342374

钢板弹簧前簧第四片JDP4201-2902010A-031

1



18

60342375

钢板弹簧前簧第三片JDP4201-2902010A-025

1



19

60342376

钢板弹簧前簧第二片JDP4201-2902010A-023

1



20

60342377

钢板弹簧前簧第一片JDP4201-2902010A-021

1














序号

代码

名称

数量

备注

1

60342358

中心螺母1GB6171

1



2

60342359

双金属衬套-22

1



3

60342360

卡箍螺栓3GB5782

4



4

60342361

卡箍套管-107

4



5

60342362

卡箍螺母5GB6170

4



6

60342363

4片卡箍-32

2



7

60342364

铆钉7GB867

4



8

60342365

8片卡箍-42

2



9

60342366

中心螺栓-106

1



10

60342367

钢板弹簧前簧第十一片JDP4201-2902010A-047

1



11

60342368

钢板弹簧前簧第十片JDP4201-2902010A-045

1



12

60342369

钢板弹簧前簧第九片JDP4201-2902010A-043

1



13

60342370

钢板弹簧前簧第八片JDP4201-2902010A-041

1



14

60342371

钢板弹簧前簧第七片JDP4201-2902010A-037

1



15

60342372

钢板弹簧前簧第六片JDP4201-2902010A-035

1



16

60342373

钢板弹簧前簧第五片JDP4201-2902010A-033

1



17

60342374

钢板弹簧前簧第四片JDP4201-2902010A-031

1



18

60342375

钢板弹簧前簧第三片JDP4201-2902010A-025

1



19

60342376

钢板弹簧前簧第二片JDP4201-2902010A-023

1



20

60342377

钢板弹簧前簧第一片JDP4201-2902010A-021

1

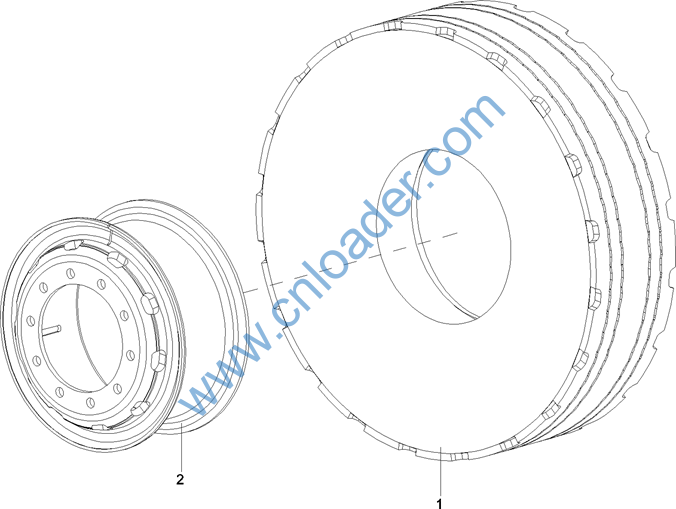

序号

代码

名称

数量

备注

1

A210881000111

轮胎

1



2

A229900003122

轮辋20-8.50FB/1.0 IS161

1

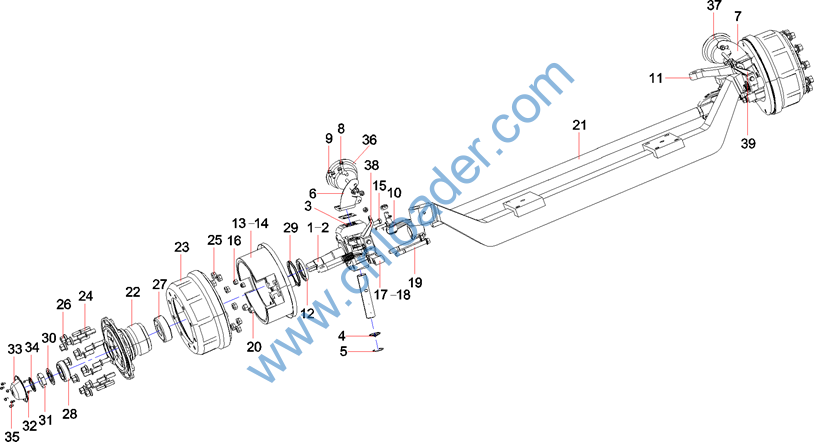

序号

代码

名称

数量

备注

1

60017546

转向节(左)

1



2

60017545

转向节(右)

1



3

60018564

滚针轴承(上)NTN 7E-HMK

2



4

60040759

堵盖-转向节

2



5

60126698

孔用弹性挡圈Q43062

2



6

60017575

制动气室支架(左)

1



7

60017574

制动气室支架(右)

1



8

60040747

长螺栓-支架

2



9

60040762

短螺栓-支架

6



10

60040808

转向限位螺钉

2



11

60250115

直拉杆臂SL5421B-3001044

1



12

60017564

前轮毂油封座圈

2



13

60250116

前制动器总成(左)3501010TLSA

1



14

60129188

前制动器总成(右)3501015TLSA

1



15

60040787

螺栓-制动底板

4



16

60040783

螺母-制动底板

4



17

60256788

横拉杆臂SL5421A-3001041-1

1



18

60256787

横拉杆臂SL5421A-3001042-1

1



19

60040784

螺栓-横拉杆节臂

4



20

60040780

螺母-拉杆臂

6



21

60250118

横拉杆SL5421-3303011-1

1



22

60040790

前轮毂

2




















序号

代码

名称

数量

备注

23

60017565

前制动鼓

2



24

60017559

前车轮螺栓

20



25

60017560

前车轮螺栓内螺母

20



26

A229900005692

车轮螺母(神力)

20



27

60017547

前轮毂内侧轴承

2



28

A221500000292

前轮毂外轴承总成

2



29

60040812

前轮毂油封总成

2



30

60017542

减磨挡片

2



31

60017563

前轮毂锁紧螺母

2



32

60040786

螺栓-锁紧螺母

4



33

60017562

前轮毂盖

2



34

60017552

衬垫-前轮毂盖

2



35

60040785

螺栓-前轮毂盖

12



36

60017544

制动气室(左)

1



37

60017543

制动气室(右)

1



38

60250119

前调整臂总成SL5421-3501080 左

1



39

60250120

前调整臂总成SL5421-3501090 右

1

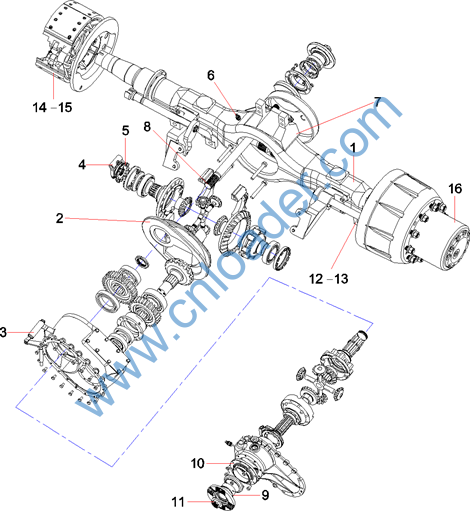

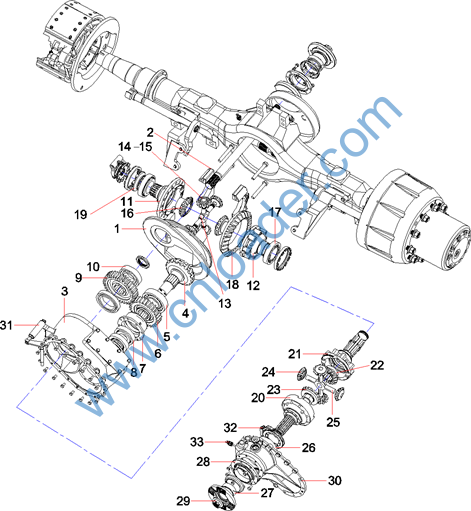

序号

代码

名称

数量

备注

1

60256769

中桥壳总成2501010-STRDC-0

1



2

60256865

主减速器总成990.14.00.0123-0

1



3

60041543

弹簧储能缸

1



4

60041616

拨叉

1



5

60041488

滑动啮合套

1



6

60256759

压力开关791.00.71.0003

1



7

60256811

中上支架2919214-STRDC-0

1



8

60256822

贯通轴990.14.32.0031-2

1



9

A210601000034

滚动轴承6212GB276

1



10

60256827

轴承座991.14.32.0141

1

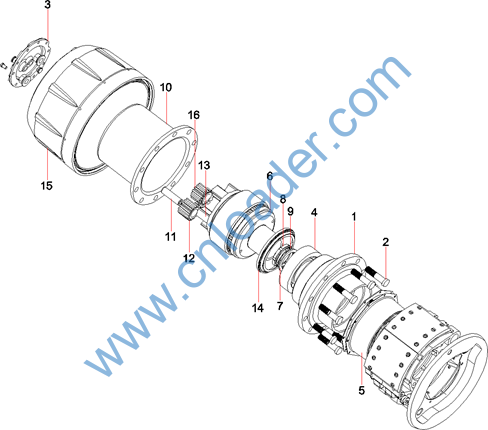

11

60041576

凸缘螺母

1



12

60256816

左下支架990.14.52.0292

1



13

60256810

右下支架990.14.52.0293

1



14

60256873

制动器总成(左)S713.13.40.0104-2

1



15

60256872

制动器总成(右)S713.13.40.0105-2

1



16

60256861

行星减速器总成990.12.34.0125

2
















序号

代码

名称

数量

备注

1

60041502

主减速器壳(中桥)

1



2

60041533

差速器轴承盖

2



3

60041551

过桥箱

1



4

60256839

主动锥齿轮990.14.32.0125-0

1



5

60041506

滚柱轴承

1



6

60256761

从动圆柱齿轮990.14.32.0208

1



7

60041548

隔圈

1



8

60240182

主动锥齿轮内轴承27311E

2



9

60256836

主动圆柱齿轮990.14.32.0209

1



10

60256882

向心球轴承6312N/50312

1



11

60147349

差速器壳(左)199014320127

1



12

60041527

差速器壳(右)

1



13

60256824

差速器十字轴586.32.41

1



14

60041512

行星齿轮

4



15

60041580

行星齿轮垫片

4



16

60041509

半轴齿轮

2



17

A210622000012

滚动轴承32216GB297

2



18

60147337

从动锥齿轮199014320126

1



19

60041486

固定啮合套

1



20

60256819

轴间差速器前壳990.14.32.0139-2

1



21

60147347

差速器壳(后)199014320130

1



22

60041507

半轴齿轮(后)

1
















序号

代码

名称

数量

备注

23

60256757

半轴齿轮991.14.32.0032

1



24

60041512

行星齿轮

4



25

60041531

差速器十字轴

1



26

60256880

深沟球轴承6109-Z/60119

1



27

60256882

向心球轴承6312N/50312

1



28

60147363

端盖199014320175

1



29

60041576

凸缘螺母

1



30

60041552

过桥箱盖

1



31

60041543

弹簧储能缸

1



32

60041477

拔叉

1



33

60256759

压力开关791.00.71.0003

1
